Серия: АКИП-4144

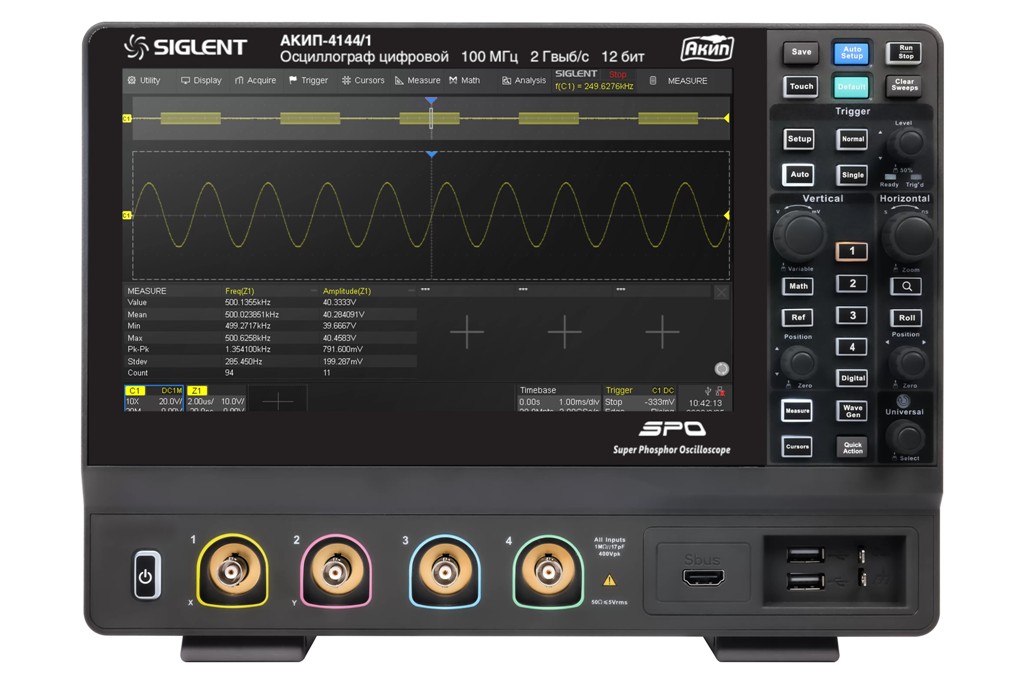

Осциллографы высокого разрешения АКИП-4144
Осциллографы высокого разрешения серии АКИП-4144 в своей основе имеют 12-разрядные АЦП с частотой дискретизации 2 Гвыб/с и превосходные характеристики уровня шума. Они доступны в полосах пропускания 200 МГц, 100 МГц, имеют максимальную длина записи 100 Мвыб, 2 или 4 аналоговых канала + 16 цифровых каналов с возможностью анализа смешанных сигналов.
В серии АКИП-4144 используется технология Siglent SPO с максимальной скоростью захвата сигналов до 120 000 осциллограмм/с (нормальный режим, до 500 000 осциллограмм/с в последовательном режиме), 256-уровней градации интенсивности плюс режим отображения цветовой температуры. В серии используется инновационная цифровая система запуска с высокой чувствительностью и низким джиттером. Система запуска поддерживает несколько мощных режимов, включая запуск по последовательной шине. Инструменты, такие как запись истории сигнала, функции поиска и навигации, тест по маске, график Боде, анализ мощности позволяют захватывать, сохранять и анализировать расширенные записи осциллограмм. Впечатляющий набор измерительных и математических возможностей, опции для генератора сигналов произвольной формы с частотой 25 МГц, а также декодирование последовательных сигналов также являются особенностями АКИП-4144.
Большой емкостный сенсорный экран с диагональю 10,1 дюйма поддерживает мультитач-жесты, а удобный дизайн пользовательского интерфейса может значительно повысить эффективность работы. Он также поддерживает управление с помощью мыши и удаленное управление через Интернет.
- 2/4 аналоговых канала с полосой пропускания: 100 МГц / 200 МГц
- Разрядность АЦП: 12 бит
- Максимальная частота дискретизации 2 ГГц
- Максимальный объем памяти 100 МБ
- Уровень собственных шумов не более 70 мкВ в полной полосе пропускания
- 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения)
- Максимальная скорость обновления экрана в зависимости от модели: 120.000 осц./с (до 500.000 осц./с в режиме сегментированной развертки)
- Режимы сбора данных: выборка, пиковый детектор (2 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП)
- Интерполяция: Sin X/х, линейная
- Более 50 видов автоматических измерений параметров, статистика, тренды, гистограммы, курсорные измерения
- Режим сегментированной памяти: до 80.000 сегментов, минимальное межсегментное время (≤ 2 мкс)
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
- Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем
- Встроенный частотомер: 7 разрядов
- Амплитудно-частотный анализ (требуется генератор сигналов)
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt), извлечение кв. корня (√)
- Частотный анализ (БПФ), 2 млн. точек.
- Режимы растяжки окна, самописец и XY
- Декодирование сигналов: стандартно - I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay
- Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ)
- Анализ смешанных сигналов: 16 каналов логический анализатор (опция)
- Функциональный генератор до 25 МГц - стандартные формы сигналов и формирование сигналов произвольной формы (опция)
- Интерфейсы: USB TMC (host/device), LAN
- Дистанционное управление: команды SCPI на базе USB-TMC, LAN (VXI-11/Socket/Telnet, встроенный web server
- Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 25,65 см, разрешение 1024 x 600
