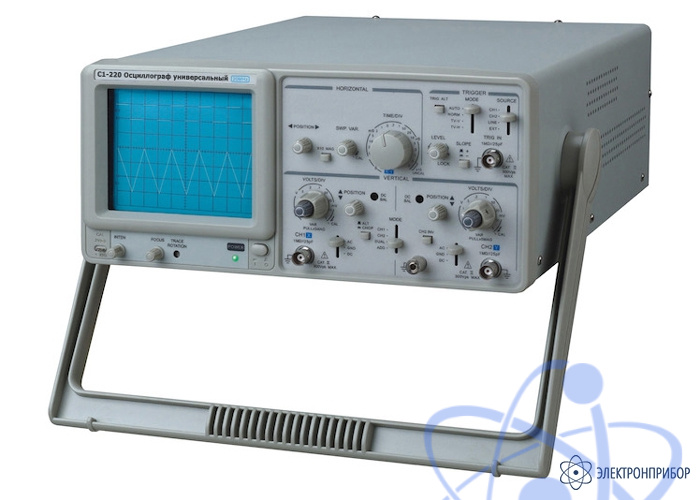

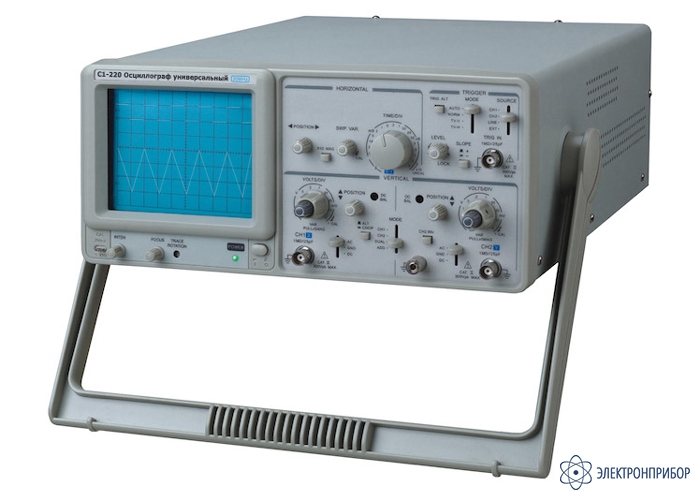

С1-220 — осциллограф универсальный 20 МГц - купить в Казахстане, цены

Описание осциллографа универсального 20 МГц С1-220:

С1-220 является двухканальным осциллографом с полосой пропускания 20 МГц. Обладает высокой чувствительностью и ТВ синхронизацией. Модуляция яркости луча (Z-вход). Высокая надежность.

Преимуществом аналогового осциллографа является отсутствие шумов, имеющих по своей сути цифровую природу, а именно отсутствует шум АЦП, который проявляется в виде ступенчатой осциллограммы на цифровых приборах.

Если для вас очень важна точность в передаче формы исследуемого сигнала, тогда ваш выбор — аналоговый прибор.

Технические характеристики осциллографа универсального 20 МГц С1-220:

Параметр	Значение
Канал вертикального отклонения
Полоса пропускания	0…20 МГц (-3 дБ) (0…7 МГц при усилении х5)
Коэффициент отклонения (Коткл.)	5 мВ/дел…5 В/дел (шаг 1-2-5), усиление x5
Погрешность установки Коткл.	±3% (±5% при усилении х5)
Регулировка Коткл.	Плавное перекрытие в 2,5 раза
Время нарастания	≤17,5 нс (≤50 нс при усилении x5)
Входной импеданс	1 МОм / 45 пФ
Макс. входное напряжение	300 В (DC+AСпик., до 1 кГц)
Режимы работы	Канал А, канал В, канал В инвертированный, каналы А+В, каналы А и В последовательно или попеременно
Выход канала А	≥20 мВ/дел на 50 Ом
Канал горизонтального отклонения
Коэффициент развертки (Кразв.)	0,2 мкс/дел…0,5 с/дел (шаг 1-2-5), растяжка x10
Погрешность установки Кразв.	±3% (±5% при растяжке х10)
Регулировка Кразв.	Плавное перекрытие в 2,5 раза
Синхронизация
Источники синхронизации	Автовыбор, канал А, канал В, сеть, внешний
Режимы запуска развертки	Автоколебательный, ждущий, ТВ (кадр, строка)
Уровень внеш синхронизации	До 300 В (DC+ACпик., до 1 кГц)
Вход внешней синхронизации	1 МОм / 45 пФ
Режим X-Y
Полоса пропускания	0…500 кГц (-3 дБ)
Коэффициент отклонения	5 мВ/дел…5 В/дел (±4%)
Разность фаз X-Y	≤3° в диапазоне 0…50 кГц
Z-вход
Частотный диапазон	0…2 МГц
Диапазон напряжения	0...5 В (макс. до 30 В DC+ACпик., до 1 кГц)
Входное сопротивление	47 кОм
ЭЛТ
Размер экрана	8 x 10 дел. (1 дел.=10 мм)
Напряжение ускорения	2 кВ
Общие данные
Напряжение питания	230 В ± 15%, 50 / 60 Гц
Потребляемая мощность	45 ВА
Габаритные размеры	350х190х460 мм
Масса	8,0 кг

№	Наименование	Количество
1	Осциллограф универсальный 20 МГц С1-220	1
2	Шнур сетевой	1
3	Пробник-делитель	2
4	Паспорт	1

С1-220 — осциллограф универсальный 20 МГц
