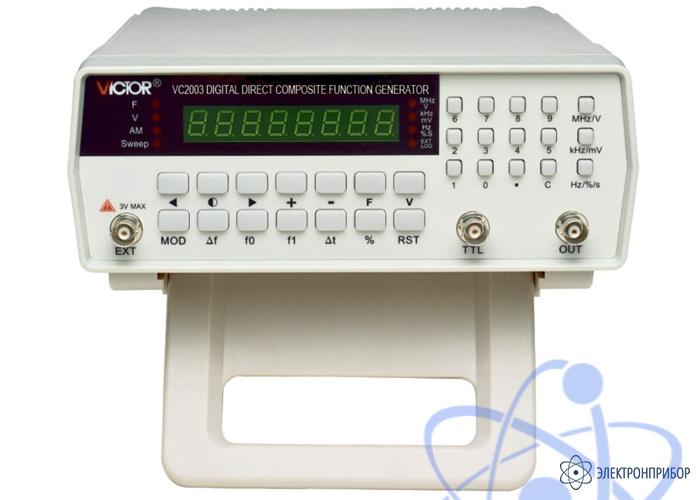

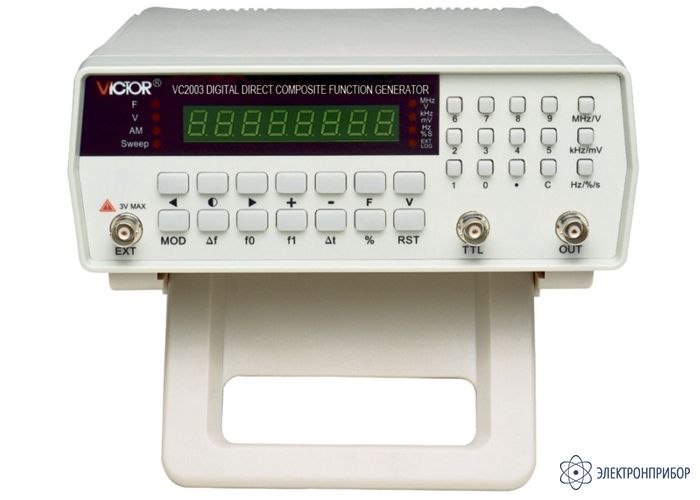

Описание генератора Victor VC2003:
Генератор сигналов Victor VC2003 используется в качестве исходного источника сигнала при проверке и регулировки различных радиотехнических устройств, при работе с измерительными линиями. В этом генераторе формирование сигналов осуществляется методом прямого синтеза (DDS).
Особенности генератора Victor VC2003:
- Формирование сигнала методом прямого синтеза (DDS);
- Разрешение по вертикали 10 бит;
- Диапазон частот 1 Гц~3 МГц;
- Разрешение: 0.01 Гц, точность установки 5х10-5;
- Нестабильность частоты: не более 5х10-5 (-40°C…+85°C);
- Форма выходного сигнала: синус, меандр TTL;
- Длительность фронта TTL импульса: менее 20 нс;
- Коэффициент нелинейных искажений для синуса: 1 Гц~1 МГц: -40 dBc; 1 МГц~3 МГц: -30 dBc;
- Уровень выходного сигнала: 5 мВ~8 В (50Ω);
- Нестабильность амплитуды: не более ±5%;
- Амплитудная модуляция (внутренняя 400 Гц, 1000 Гц): 1%~100%;
- Внешний модулирующий импульс: 100 Гц~100 кГц;
- Режим свипирования частоты: линейный, логарифмический;
- Скорость свипирования: 0.02 с~5 с/шаг.
