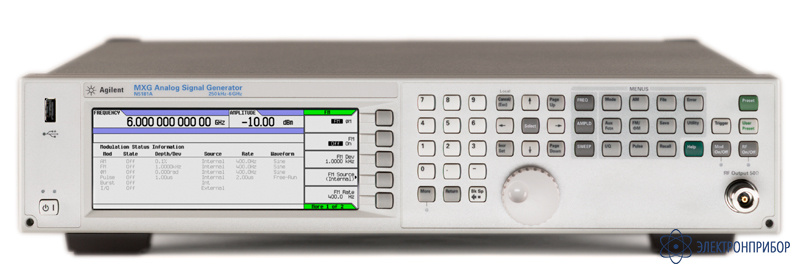

скрыть информациюГенератор сигналов высокочастотный N5181A-506: Частотный диапазон от 250 кГц до 6 ГГц; Разрешение по частоте 0,01 Гц; Амплитуда от -110 дБмВт до +13 дБмВт; Разрешение по амплитуде 0,02 дБ; Режим ГКЧ со скоростью перестройки от 1 мс (опция UNZ); Опции аналоговой модуляции: АМ, ЧМ, ФМ, ИМ; Интерфейсы USB, GPIB, LAN; Масса 12,5 кг.
Аналог N5181A-501: отличие: частотный диапазон от 250 кГц до 6 ГГц.
| Параметр | Значения |
| ВЫХОДНАЯ ЧАСТОТА | |
| Диапазон | 250 кГц … 6 ГГц |
| Дискретность установки | 0,01 Гц |
| Погрешность установки | ± 1 х 10-6 за год, есть вход для внешней опоры |
| ВЫХОДНОЙ УРОВЕНЬ | |
| Диапазон | -110…+13 дБмВт до 4,5 ГГц, - 110…+7 дБмВт до 6 ГГц От -127 дБмВт гарантированно и от -144 дБмВт негарантированно с опцией 1EQ |
| Дискретность установки | 0,02 дБ |
| Погрешность установки уровня | ± (0.6…1,3) дБ в зависимости от частоты и уровня Возможна коррекция АЧХ пользователем |
| КСВН | < (1,7…2,4) в зависимости от частоты |
| Выходное сопротивление | 50 Ом, сечение 7/3 мм |
| СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ | |
| Фазовый шум | -126.. -104 дБн/Гц при отстройке на 20 кГц в зависимости от частоты несущей |
| Паразитная ЧМ | 0,3…4 Гц скз в зависимости от частоты |
| Гармоники несущей | ≤ - 30 дБн на частотах до 3 ГГц ≤ - 44 дБн на частотах от 3 ГГц до 6 ГГц |
| Негармонические составляющие | -40…-60 дБн в зависимости от частоты |
| ЧАСТОТНАЯ МОДУЛЯЦИЯ (ОПЦИЯ UNT) | |
| Девиация частоты | Максимальная девиация от 1 до 20 МГц в зависимости от частоты несущей с разрешением от 1 Гц до 20 кГц |
| Частота модулирующего колебания | 5 Гц…3 МГц |
| Коэффициент гармоник огибающей | Не более 0,4% |
| Погрешность девиации | ±2% |
| Источник модуляции | Внутренний или внешний |
| АМПЛИТУДНАЯ МОДУЛЯЦИЯ (ОПЦИЯ UNU) | |
| Диапазон модуляции | До 90% с разрешением 0,1% |
| Частота модулирующего колебания | 5 Гц…10 кГц |
| Погрешность установки Кам | ±5*Кам% |
| Коэффициент гармоник огибающей | Не более 2% |
| Источник модуляции | Внешний или внутренний |
| ИМПУЛЬСНАЯ МОДУЛЯЦИЯ (ОПЦИЯ UNU) | |
| Коэффициент закрытия в паузе | 80 дБ |
| Время нарастания | 50 нс |
| Длительность импульса | От 500 нс |
| Источник модуляции | Внутренний генератор импульсов или внешний |
| ИСТОЧНИК ВНУТРЕННЕГО МОДУЛИРУЮЩЕГО КОЛЕБАНИЯ (ОПЦИЯ UNT) | |
| Диапазон частот | 0.1 Гц…2 МГц, синус |
| Разрешение | 0,1 Гц |
| Погрешность частоты | ± 1 х 10-6 |
| ОБЩИЕ ДАННЫЕ | |
| Габаритные размеры | 103 х 426 х 432 мм |
| Напряжение питания | 115 / 230 В, 50 / 60 Гц |
| Масса | 12,5 кг |
| Интерфейс | USB, LAN, GPIB |
| № | Наименование | Количество |
| 1. | Генератор сигналов высокочастотный N5181A-506 | 1 |
| 2. | Сетевой шнур | 1 |
| 3. | Руководство по эксплуатации | 1 |
