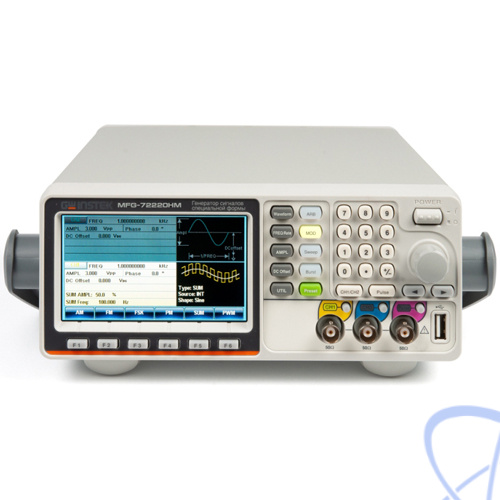

| Частотный диапазон |
До 200 МГц (синус от 1 мкГц) |
| Разрешение |
1 мкГц |
| Погрешность установки f |
2*10-5 |
| Выходной уровень |
Синус |
0,1 мВ…10 Впик-пик (≤20 МГц), до 5 В (≤70 МГц), до 2 В (≤120 МГц), до 1 В (≤200 МГц) |
| Импульс |
2,5 Впик-пик |
| Разрешение |
0,1 мВ или 4 разряда |
| Погрешность установки |
± (2% от уст. зн-я + 1 мВпик) на частоте 1 кГц – без смещения (на 50 Ом) |
| Неравномерность АЧХ (относительно 1 кГц, 50 Ом) |
±1% (0,1 дБ) для диапазона < 10 МГц; ±2% (0,2 дБ) ≤60 МГц;
±4% (0,4 дБ) ≤ 100 МГц; ±8% (0,8 дБ) ≤ 160 МГц; ±10% (1 дБ) ≤ 200 МГц |
| Тип модуляции |
АМ, ЧМ, ФМ, ЧМн, ШИМ |
| Функция ГКЧ (sweep) |
По частоте |
| Источник модуляции |
Внутренний (для АМ/ ЧМ/ ФМ/ ШИМ)/ Внешний |
| Частота дискретизации |
250 МГц |
| Частота повторения |
125 МГц |
| Длина памяти |
16К точек |
| Разрешение ЦАП |
14 бит |
| Энергонезависимая память |
10 ячеек (по 16 К) |
| Коэффициент гармонических искажений |
Менее 0,1% при амплитуде ≤ 1 Впик-пик; 0…100 кГц |
| Коэффициент гармоник (1 Впик-пик/ 50 Ом/ без смещения) |
60 дБн; 0…200 кГц;
55 дБн; 200 кГц…1 МГц;
45 дБн; 1… 10 МГц, -35 дБн; 10…30 МГц, -30 дБн; 30…200 МГц |
| * - при нулевом уровне напряжения постоянного смещения =0 (DC offset =zero |
| Диапазон |
±5 Впик на нагр. 50 Ом (AC+DC); ±10 Впик без нагрузки (AC+DC) |
| Погрешность установки |
± (1% от уст. значения смещения + 5 мВ + 0,5% от установленной амплитуды) |
| Частотный диапазон |
1 мкГц…25 МГц |
| Время нарастания/спада |
< 6 нс |
| Выброс |
< 5% |
| Асимметрия |
1% от периода + 5 нс |
| Перестраиваемая скважность |
0,01... 99,9% (в зав/ от установленной частоты) |
| Диапазон частот |
1 мкГц…1 МГц |
| Нелинейность |
< 0,1% |
| Перестраиваемая симметрия |
0…100% |
| Частотный диапазон |
1 мкГц…25 МГц |
| Длительность импульса |
≥10 нс (ограничивается текущей установкой выходной частоты) |
| Коэффициент заполнения |
0,01…99,9% (в зависимости от выходной частоты) |
| Выброс на вершине (в паузе) |
<5% |
| Формы несущей |
Arb –произв. только для АМ, синус, меандр, треугольник, пила, импульс |
| Модулирующее колебание |
Синус, меандр, треугольник, пила (нарастастание / спад) |
| Источник модуляции |
Внешний/ внутренний |
| Частота модуляции |
2 мГц…50 кГц (внутренняя), 0…50 кГц (внешняя) |
| Коэффициент АМ |
0%...120% |
| Частота девиации |
DC…0,5 *макс. частота |
| Форма несущей |
Синус, меандр, треугольник, пила |
| Модулирующее колебание |
Синус, меандр, треугольник, пила (нарастание / спадание) |
| Источник |
Внешний / внутренний |
| Частота модуляции |
2 мГц…50 кГц (внутреннее), 0…50 кГц (внешнее) |
| Девиация |
0...360º |
| Форма несущей |
Синус, прямоугольник, треугольник, пила, импульс, шум |
| Модулирующее колебание |
Синус, меандр, треугольник, пила (нарастание / спад) |
| Отношение |
0%...100% от амплитуды несущего сигнала |
| Источник |
Внешний, внутренний |
| Частота модуляции |
2 мГц…50 кГц (внутреннее), 0…50 кГц (внешнее) |
| Форма несущей |
Прямоугольная ( меандр) |
| Модулирующее колебание |
Синус, меандр, треугольник, пила (нарастание / спад) |
| Источник |
Внешний/внутренний |
| Частота модуляции |
2 мГц…50 кГц (внутренняя), 0…50 кГц (внешняя) |
| Девиация |
0%...100% от длительности импульса |
| ЧМН |
| Формы несущей |
Синус, меандр, треугольник, пила, импульс |
| Модулирующее колебание |
50% скважности меандра |
| Внутренняя частота |
2 мГц…1 МГц |
| Диапазон частот |
1 мкГц…максимальная частота |
| Источник |
Внешний / внутренний |
| Виды сигналов |
Синус, меандр, треугольник, пила |
| Режим ГКЧ |
Линейный или логарифмический |
| Диапазон частот |
Как у основного сигнала (1 мкГц…Fmax) |
| Время развертки (цикл ГКЧ) |
1 мс…500 с |
| Источник |
Внешний/ внутренний |
| Режим запуска |
Однократный, внешний, внутренний |
| Формы сигналов |
Синус, меандр, треугольник, пила |
| Диапазон частот |
Максимальная частота 25 МГц |
| Число пакетов |
1…1000000 циклов или бесконечно |
| Начальная/ конечная фаза |
-360,0°…+360,0° |
| Период повторения |
1 мкс…500 с |
| Режим запуска |
Однократный, внешний, внутренний |
| Формы несущей |
Синус-прямой цифровой синтез/ DDS |
| Модулирующее колебание |
Меандр (скважность 50%, частота 2 мГц…1 МГц) |
| Источник модуляции |
Внутренний/ Внешний |
| Диапазон установки девиации фазы |
0…360° с разрешением 0,1° |
| Коэффициент АМ |
0…100% (1 мВ…10 Вп-п) |
| Частотный диапазон |
1 мкГц…25 МГц |
| Выходной уровень |
1 мВп-п…2,5 Вп-п (нагр. 50 Ом); 2 мВпик-пик…5 Впик-пик (без нагр./ ХХ) |
| Длительность импульса |
20 нс…999,9 кс (в зависимости от выходной частоты) |
| Коэффициент заполнения |
0,01…99,9% (в зависимости от выходной частоты) |
| Постоянное смещение |
±1 Впик-пик на нагр. 50 Ом (AC+DC), ±2 Впик-пик без нагрузки (AC+DC) |
| Выброс |
Менее 5% |
| Входной диапазон |
5 Гц…150 МГц |
| Чувствительность |
35 мВскз…30 Вскз |
| Входное сопротивление |
1 кОм/ 1 пФ |
| Вход внешний ОГ (синус / прямоугольник) |
26,8436 МГц; уровень: 0,5…5 В пик-пик; вх. сопр.: 1 кОм (связь AC/ закр.) |
| Выход ОГ (прямоугольник) |
26,8436 МГц; уровень: 3,3В пик-пик; вх. сопр.: 5 Ом (связь AC/ закр.) |
| Напряжение питания |
100…240 В (± 15 %), 50…60 Гц |
| Потребляемая мощность |
30 Вт |
| Интерфейсы |
USB, LAN |
| Программное обеспечение |
ПО AWES для создания и редактирования сигналов произвольной формы (библиотека включает обычный и гауссовский шум, шум Релея, цифр. коды NZ-код, Манчестер, RS-232, и др.) |
| Функция DWR |
Direct Waveform Reconstruction – захват формы сигнала на цифровом осциллографе GW Instek и его воспроизведение генератором |
| Внутренняя память |
10 ячеек форма сигналов (16 К) + 10 профилей настроек (запись/вызов) |
| Экран |
Цветной ЖКИ (TFT), диагональ 11 см (480 х 272 точек) |
| Рабочие условия |
Температура: 0…40 °C; влажность: ≤ 80 % |
| Условия хранения |
Температура: -10…70 °С; влажность: ≤ 70 % |
| Габаритные размеры |
107 × 266 × 293 мм |
| Масса |
2,5 кг |
