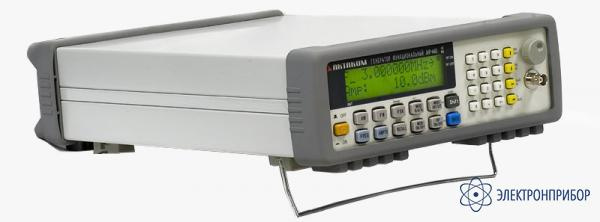

АНР-4400 — генератор функциональный

Технические характеристики генератора АНР-4400:

• Частота выходного сигнала: 100 кГц...65 МГц и 100 МГц…400 МГц
• Разрешение по частоте: 1 Гц
• Опорный генератор: TCXO 10.000 МГц
• Температурная стабильность: ±2,5 ppm
• Амплитуда: 0,3 мкВскз…1 Вскз (50 Ом)
  выходной уровень на ВЧ:
  -105 dBm (0,3 мкВскз)…+13 dBm (1 Вскз) 100 МГц…200 МГц
  -95 dBm (3 мкВскз)…+10 dBm (0,7 Вскз) 200 МГц…400 МГц
  с возможностью установки -127 dBm (0,1 мкВскз)
• Разрешение по амплитуде: 0,1 dB
• Негармонические искажения, не более: –25 dBc (типичное)
• Гармонические искажения, не более: –15 dBc (типичное)
• Субгармонические искажения, не более: –25 dBc (типичное)
• Нелинейность: ±2 dB
• Форма выходного сигнала: синус
• Виды модуляции: AM (амплитудная), FM (частотная), FSK (частотная манипуляция)
• Режим качание частоты

Параметры амплитудной модуляции (AM)

• Частота несущей: 100 МГц…400 МГц
• Глубина модуляции: 0…50% ( с установкой до 100%)
• Разрешение: 0,1% (при глубине <10%), 1% (>10%)
• Погрешность: ±7%
• Внутренняя и внешняя модуляция
• Скорость модуляции: 1 кГц или 400 Гц

Параметры FM (частотной модуляции)

• Частота модуляции: 0…100 кГц
• Разрешение: 100 Гц
• Погрешность: ±7,5 %
• Внутренняя модуляция
• Скорость модуляции: 1 кГц или 400 Гц

Параметры FSK (частотной манипуляция)

• Уровень внешнего модулированного сигнала - TTL
• Диапазоны модуляции:
  100 МГц…160 МГц (скорость <2 кГц)
  160 МГц…280 МГц (скорость <2 кГц)
  280 МГц…400 МГц (скорость <2 кГц)

Свипирование частоты

• Время свипирования: 10 мс…1000 мс
• Шаг свипирования: 10 мс
• Диапазоны свипирования:
  • 100 МГц…160 МГц
  • 160 МГц…280 МГц
  • 280 МГц…400 МГц
