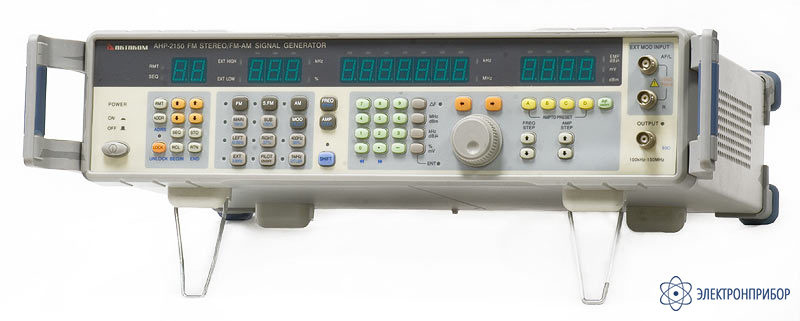

АНР-2150 — высокочастотный генератор

Технические характеристики генератора АНР-2150:

• Габаритные размеры 115х430х310 мм;
• Масса 4,5 кг.

Выходная частота:

• Диапазон 100 кГц...150 МГц;
• Дискретность установки 100 Гц;
• Индикация частоты 6 разрядов, СДИ табло;
• Погрешность установки ±5x10–6.

Выходной уровень:

• Диапазон –8 дБм...120 дБм, без нагрузки, –133 дБм...+13 дБм, на нагрузку 50 Ом;
• Индикация уровня 4 разряда, СДИ табло;
• Погрешность установки ±1,5 дБ (при 120 дБм);
• Погрешность аттенюатора ±2 дБ (–8...20 дБм);
• Неравномерность АЧХ ±1,5 дБ;
• Уровень паразитного сигнала ≤–30 дБ;
• КСВН ≤1,2;
• Выходное сопротивление 50 Ом.

Модуляция:

• Частота внутренней модуляции 400 Гц, 1 кГц;
• Уровень внешней модуляции 3 Впик-пик ±4%;
• Вход внешней модуляции 10 кОм.

ЧМ модуляция:

• Девиация частоты 0...100 кГц;
• Индикация девиации 3 разряда, СДИ табло;
• Погрешность установки ±10%;
• Коэф. гармоник огибающей (девиация 75 кГц) ≤0,06% (10,7 МГц), ≤0,1% (в других диапазонах).

АМ модуляция:

• Глубина АМ 0...60%;
• Дискретность установки 0,1%;
• Погрешность установки ±5% (в диапазоне 100 кГц...110 МГц), ±10% (в других диапазонах);
• Индикация коэф. АМ 3 разряда СДИ табло;
• Частота внешней модуляции 20 Гц...15 кГц ±1дБ (относительно 1 кГц);
• Коэф. гармоник огибающей (глубина АМ 30%) ≤0,65% (в диапазоне 400 кГц...30 МГц), ≤1,5% (в других диапазонах).

Режим стерео:

• Разделение стерео-каналов ≥55 дБ (400 Гц...1 кГц), ≥35 дБ (100 Гц...10 кГц), ≥30 дБ (50 Гц...15 кГц);
• Пилот-сигнал 19 кГц ±2%.

Память:

• Режим программирования Запись до 4-х значений выходного уровня;
• Запись до 100 профилей;
• Питание 220 В.
