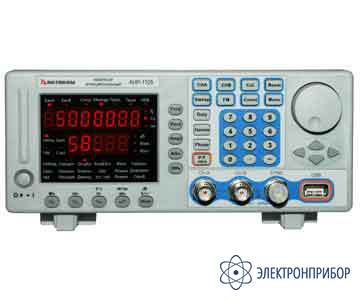

АНР-1105 — генератор функциональный - купить в Казахстане, цены

Производитель

Гарантия

14 мес

Артикул

26355

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение прибора АНР-1105:

Генератор предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.

Особенности прибора АНР-1105:

прямой цифровой синтез
2 идентичных канала
форма выходного сигнала: 16 типов, включая синусоидальный, прямоугольный (меандр), импульсный, треугольный, пилообразный
длина записи: 1024 точек
дискретизация: 100 Мвыб/сек
разрешение по амплитуде: 8 бит
режим свипирования
виды модуляции: частотная модуляция (ЧМ)
источник модуляции: внутренний, внешний
выходной импеданс: 50 Ом, высокий
встроенный частотомер 100 МГц
аттенюатор: 20 дБ, 40 дБ, 60 дБ
дисплей: 8 разрядов, 2 строки, LED
интерфейс USB
питание: 100...240 В АС ±10%, 50 Гц ± 5Гц
потребляемая мощность: < 30ВА
габаритные размеры: 254x103x325 мм
масса: 3 кг

Технические характеристики прибора АНР-1105:

Параметр	Значения
Частотные характеристики
Частота выходного сигнала	30 мГц...5 МГц (синус) 30 мГц...1 МГц (кроме синуса)
Разрешение	10 мГц (Fуст<1 МГц) 100 мГц (Fуст≥1 МГц)
Точность установки частоты	± (50 ppm Fуст + 4 е.м.р.)
Амплитудные характеристики
Амплитуда выходного сигнала (высокий импеданс)	1 мВп-п...20 Вп-п
Шаг установки амплитуды	1 мВп-п
Точность установки амплитуды	± (1%+2 е.м.р.) (Fуст=1кГц)
Неравномерность АЧХ	±10% (1 МГц
Смещение (канал А и В) (высокий импеданс, ослабление 0 дБ)
Диапазон смещения	±10 В
Разрешение	10 мВ
Точность	± (1%+2 е.м.р.)
Свипирование (канал А и В)
Тип свипирования	линейное
Диапазон свипирования	полный
Шаг свипирования	равен разрешению
Цикл свипирования	10 мс…60 с
Направление свипирования	вверх, вниз, вверх-вниз
Синусоида (канал А и В)
Коэффициент гармоник	≥-40 дБн в диапазоне <1 МГц ≥-35 дБн в диапазоне 1 МГц…5 МГц
Общие искажения	≤1% (20Гц…100 кГц, 20 Вп-п)
Меандр (канал А и В)
Время нарастания/спада	≤ 35 нс
Скважность	1%...99%
Отношение между каналами А и В
Частота канала В	возможность установки частоты канала B как гармоника от канала A
Номер гармоники	0,1..250
Частота гармоники	≤1 МГц
Фазовый сдвиг между каналами	0…360º
Разрешение	1º (f≤200 кГц)
Частотная модуляция
Несущая частота	частота канала А
Модулирующий сигнал	внутренний сигнал канала B или внешний сигнал
Девиация частот	0…10%
Выход синхронизации
Форма сигнала	меандр, время нарастания/спада ≤20 нс
Амплитуда	TTL или CMOS уровень низкий уровень < 0,3 В; высокий уровень > 4 В
Частота	частота SYNC = частоте выбранного канала частота SYNC=частота канала B при ЧМ
Частотомер
Частотный диапазон	1 Гц…100 МГц
Амплитуда	200 мВп-п…20 Вп-п

№	Наименование	Количество
1.	Прибор	1
2.	Шнур питания	1
3.	Кабель BNC	1
4.	Измерительный кабель	1
5.	Руководство по эксплуатации	1
