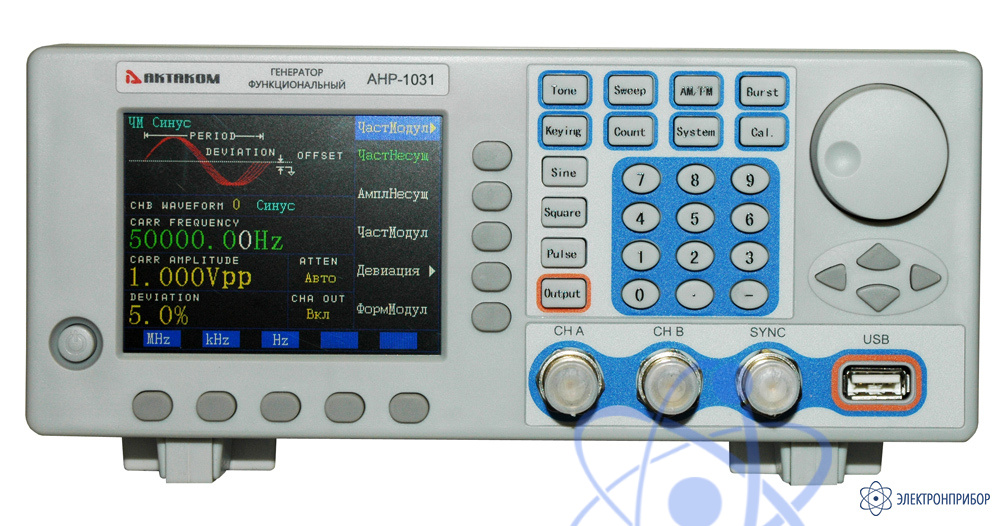

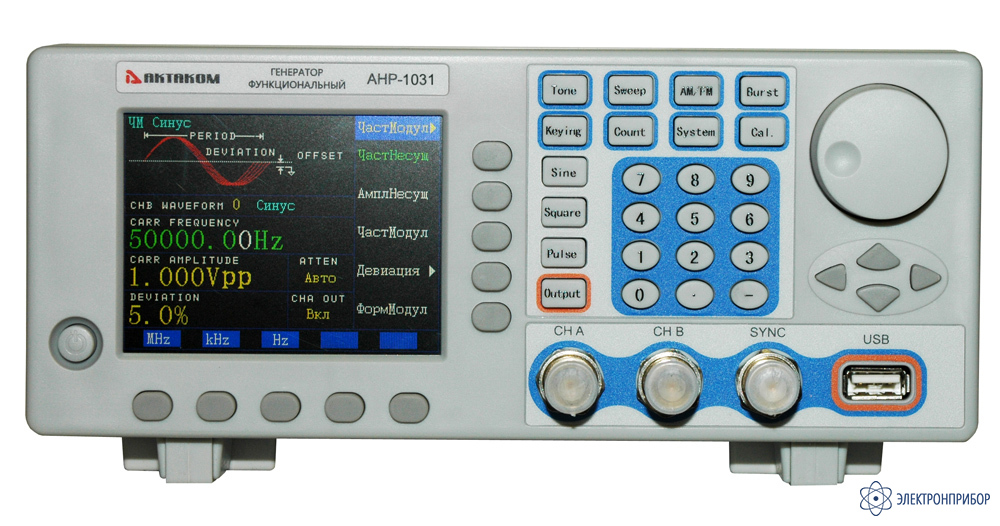

АНР-1031 — генератор функциональный

Технические характеристики генератора АНР-1031:

Канал А

Параметры сигнала

• Форма сигнала: синус, меандр, импульс, DC
• Длина записи: 3...16000 точек
• Разрешение по амплитуде: 10 бит
• Дискретизация: 180 Мвб/с

  Частотные характеристики

• Частота выходного сигнала: 40 мкГц...30 МГц (синус); 40 мкГц...5 МГц (иные)
• Разрешение: 40 мГц (40 мГц...30 МГц); 40 мкГц (40 мкГц...1 кГц)
• Точность установки частоты: ± 50 ppm

  Амплитудные характеристики

• Амплитуда выходного сигнала: 2 мВпик...20 Впик (высокий импеданс)
• Шаг установки амплитуды: 20 мВпик (для амплитуды >2В); 2 мВпик (для амплитуды <2В)
• Точность установки амплитуды: ± (1%+2мВ) (f=1кГц, >5 мВскз)
• Неравномерность АЧХ: ±5% (<1 МГц); ±10% (1 МГц≤f≤15 МГц)

  Встроенный амплитудный усилитель:

• Максимальная выходная мощность: 8 Вт (8 Ом), 2 Вт (50 Ом)
• Макисмальный выходной уровень: 30 Впик
• Диапазон частот: 1 Гц...200 кГц

  Смещение

• Диапазон смещения: ±10 В (высокий импеданс)
• Разрешение: 20 мВ
• Точность: ± (1%+20 мВ)

  Свипирование

• Тип свипирования по частоте: линейное
• Тип свипирования по амплитуде: линейное
• Диапазон свипирования: полный
• Шаг свипирования: равен разрешению
• Цикл свипирования: 10 мс…60 с
• Направление свипирования: вверх, вниз, вверх-вниз

  Синусоида

• Коэффициент гармоник: -50 дБн в диапазоне DC...1 МГц; -40 дБн в диапазоне 1 МГц…20 МГц; -35 дБн в диапазоне 20 МГц...30 МГц
• Общие искажения: ≤0,5% (20Гц…200 кГц, 20 В пик)

  Меандр

• Время нарастания/спада: ≤20 нс
• Скважность: 50%
• Выброс: ≤5%

  Импульс

• Время нарастания/спада: ≤20 нс
• Скважность: 1%...99%
• Длительность импульса: 50 нс...5 с
• Разрешение: 10 нс
• Выброс: ≤5%

  Амплитудная модуляция

• Источник модуляции: внутренний, внешний
• Коэффициент модуляции: 0,0...200,0%

  Частотная модуляция

• Источник модуляции: внутренний, внешний
• Девиация частоты: 0...20%

  Фазовая манипуляция

• Источник модуляции: внутренний, внешний
• Фазовый сдвиг: 0..360°
• Разрешение: 11,25º

Канал B

Параметры сигнала

• Форма сигнала: 22 типа
• Длина записи: 1024 точек
• Разрешение по амплитуде: 8 бит
• Дискретизация: 10 Мвыб/с

  Частотные характеристики

• Частота выходного сигнала: 10 мГц...1 МГц (синус); 10 мГц...50 кГц (другие типы)
• Разрешение: 10 мГц
• Точность установки частоты: ± (10 ppm + 10 мГц)

  Амплитудные характеристики

• Амплитуда выходного сигнала: 50 мВпик...20 Впик (высокий импеданс)
• Шаг установки амплитуды: 20 мВпик

  Отношение к каналу A

• Частота канала B
• возможность установки частоты канала B как гармоника от канала A
• Номер гармоники: 0,1..250
• Частота гармоники:≤1 МГц
• Фазовый сдвиг между каналами: 11,25º/шаг - грубо; 2º/шаг - точно

  Режим выдачи пачек

• Режимы: непрерывный, одиночный
• Диапазон: 10 мГц...1 МГц
• Частота выдачи пачек: 40 мГц..500 кГц
• Длительность: 1...65000 циклов

Частотомер

• Частотный диапазон 1 Гц…100 МГц
• Амплитуда 100 мВпик…20 Впик
• Диапазон 1...4000000000
