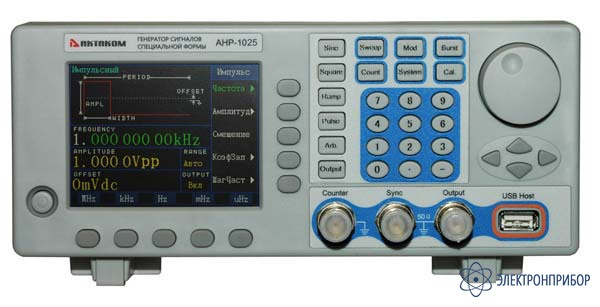

АНР-1025 — генератор сигналов специальной формы

Назначение прибора АНР-1025:

Генератор предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.

Особенности прибора АНР-1025:

прямой цифровой синтез

1 канал

форма выходного сигнала:

5 стандартных типов: синусоидальный, прямоугольный (меандр), импульсный, пилообразный, напряжение постоянного тока (DC)
5 фиксированных: экспоненциальный, логарифмический, Sin (x)/x, шумовой, полусинус
5 пользовательских изменякмых: ступенчатый, вспышка, трапеция...

длина записи: 3...8К точек

дискретизация: 100 Мвыб/сек

разрешение по амплитуде: 14 бит

энергонезависимая память: 10 х 8 К сигналов

режим свипирования

режим выдачи пачек импульсов

виды модуляции: амплитудная модуляция, частотная модуляция, фазовая модуляция, широтно-импульсная модуляция, частотная манипуляция

источник модуляции: внутренний, внешний

выходной импеданс: 50 Ом, высокий

источник синхронизации: внутренний, внешний (TTL/CMOS уровень)

встроенный частотомер 200 МГц

аттенюатор: 0.. 50 дБ c шагом 10 дБ

дисплей: графический, цветной ЖК TFT 3,5" (320х240) с поддержкой отображения формы

интерфейс USB host, USB device, RS-232

питание: 200...240 В АС ±10%, 50/60 Гц

потребляемая мощность: < 30ВА

габаритные размеры: 254x103x374 мм

масса: 2,9 кг

Технические характеристики прибора АНР-1025:

Параметр	Значения
Частотные характеристики
Частота выходного сигнала	1 мкГц...25 МГц (синус) 1 мкГц...15 МГц (меандр) 1 мкГц...5 МГц (импульс, произвольная форма) 1 мкГц...1 МГц (пила)
Разрешение	1 мкГц
Точность установки частоты	± 20 ppm
Амплитудные характеристики
Амплитуда выходного сигнала	0...10 Впик ( DC...10 МГц, 50 Ом) 0...20 Впик ( DC...10 МГц, высокий импеданс) 0...5 Впик ( 10 МГц...25 МГц, 50 Ом) 0...10 Впик ( 10 МГц...25 МГц, высокий импеданс)
Шаг установки амплитуды	0,1 мВпик
Точность установки амплитуды	± (1%+1мВ) (f=1кГц, >5 мВскз)
Неравномерность АЧХ	±2% (<1 МГц) ±5% (1 МГц≤f≤25 МГц)
Смещение
Диапазон смещения	±10 В (высокий импеданс) ±5 В (50 Ом)
Разрешение	1 мВ
Точность	±(2%+2мВ+0,5%диапазона)
Свипирование
Тип свипирования	по частоте: линейное, логарифмическое по амплитуде: линейное
Диапазон свипирования	по частоте: полный по амплитуде: 0...10 Впик
Шаг свипирования	равен разрешению
Цикл свипирования	1 мс…500 с
Форма несущей	синус, меандр, пила, произвольной формы
Направление свипирования	вверх, вниз
Синусоида
Коэффициент гармоник	-50 дБн в диапазоне DC...1 МГц -45 дБн в диапазоне 1 МГц…15 МГц -40 дБн в диапазоне 15 МГц…1 МГц
Негармонические искажения	-70 дБн в диапазоне DC...1 МГц -60 дБн в диапазоне 1 МГц…25 МГц
Фазовый шум	-60 дБн@10 МГц
Общие искажения	≤1% (20Гц…100 кГц, 20 В пик)
Меандр
Время наратания/спада	20 нс ...100 нс
Скважность	50%
Выброс	≤5%
Импульс
Время нарастания/спада	20 нс ...100 нс
Скважность	1%...99%
Длительность импульса	40 нс...2000 с
Разрешение	10 нс
Выброс	≤5%
Пила
Линейность	≤0,1%
Симметрия	0,0...100,0%
Произвольная форма
Время нарастания	≥30 нс
Амплитудная модуляция
Источник модуляции	внутренний, внешний
Несущая	синус, меандр, пила, произвольный
Модулирующий сигнал	синус, меандр, пила, треугольник
Частота модуляции	2 мГц...20 кГц
Коэффициент модуляции	0,0...100,0%
Частотная модуляция
Источник модуляции	внутренний, внешний
Несущая	синус, меандр, пила, произвольный
Модулирующий сигнал	синус, меандр, пила, треугольник
Частота модуляции	2 мГц...20 кГц
Девиация частоты	1 мкГц...25 МГц
Фазовая модуляция
Источник модуляции	внутренний, внешний
Несущая	синус, меандр, пила, произвольный
Модулирующий сигнал	синус, меандр, пила, треугольник
Частота модуляции	2 мГц...20 кГц
Фазовый сдвиг	0..360°
Широтно-импульсная модуляция
Источник модуляции	внутренний, внешний
Несущая	импульс
Модулирующий сигнал	синус, меандр, пила, треугольник
Частота модуляции	2 мГц...20 кГц
Глубина модуляции	0...99,0%
Частотная манипуляция
Источник модуляции	внутренний, внешний
Несущая	синус, меандр, пила, произвольный
Модулирующий сигнал	меандр
Коэффициент модуляции	2 мГц...100 кГц
Режим выдачи пачек импульсов
Форма	синус, меандр, пила, произвольный
Диапазон	1 мкГц...25 МГц
Период	1 мкс..999,99 циклов
Начальная/конечная фаза	0..360°
Внешнее тактирование
Частота	10 МГц ± 35 кГц
Амплитуда	2Впик...5Впик
Входной импеданс	1 кОм
Частотомер
Частотный диапазон	0,1 Гц…200 МГц
Амплитуда	100 мВпик…7 Впик
Разрядность	6 цифр
Точность	±20 ppm
Длительность импульса	100 нс...20 с
Фильтр	ФНЧ, отключаемый
Входной импеданс	1 МОм/50 Ом
Уровень запуска	-4 В...+4 В

№	Наименование	Количество
1.	Прибор	1
2.	Шнур питания	1
3.	Кабель USB	1
4.	Измерительный кабель	1
5.	Кабель BNC	1
6.	Руководство по эксплуатации	1
