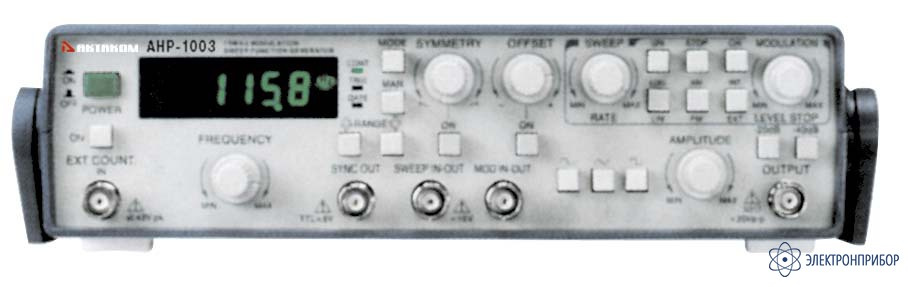

Назначение функционального генератора АНР-1003:

Прибор АНР-1003, предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной формы, а также импульсов ТТЛ/КМОПП уровней.

Функциональный генератор АНР-1003: сигналы: синус, треугольник, меандр, ТТЛ, качание частоты; генерируемые частоты 0,01 Гц ... 15 МГц; амплитуда выходного сигнала 250 мВ ... 10 В; скорость качания 0,2 Гц ... 100 Гц; частотная и фазовая модуляция; дополнительные функции: аттенюатор, возможность «качания внешним источником»; 220 В; габариты 261х71х211; масса 3 кг.

Особенности функционального генератора АНР-1003:

Выходной сигнал: синусоидальный, треугольный, прямоугольный, импульсы ТТЛ и КМОП уровней, DC, АМ/ФМ;
Модуляция фазовая, частотная, внешняя;
Качание частоты: внутреннее линейное, внешнее по сигналу внешнего управления.

Технические характеристики функционального генератора АНР-1003:

Параметр	Значения
Диапазон частот	0,01 Гц ... 15 МГц (7 поддиапазонов)
Погрешность установки частоты	± 0,1% от полной шкалы
Амплитуда выходного сигнала (п-п)	250 мВ ... 10 В (для нагр. 50 Ом), 500 мВ ... 20 В (без нагрузки)
Смещение по постоянному току	– 5 … + 5 В (с нагрузкой 50 Ом), – 10 … + 10 В (без нагрузки)
Аттенюатор	– 20 дБ
Диапазон качания частоты	0,2 ... 100 Гц
Диапазон измеряемых частот	5 Гц … 50 МГц
Индикация СДИ	5 разрядов
Питание	220 В / 50-60 Гц
Температура эксплуатации	0 … + 40°С
Масса	3 кг
Габаритные размеры	261x71x211 мм

№	Наименование	Количество
1.	Функциональный генератор АНР-1003	1
2.	Шнур питания	1
3.	Руководство по эксплуатации	1
