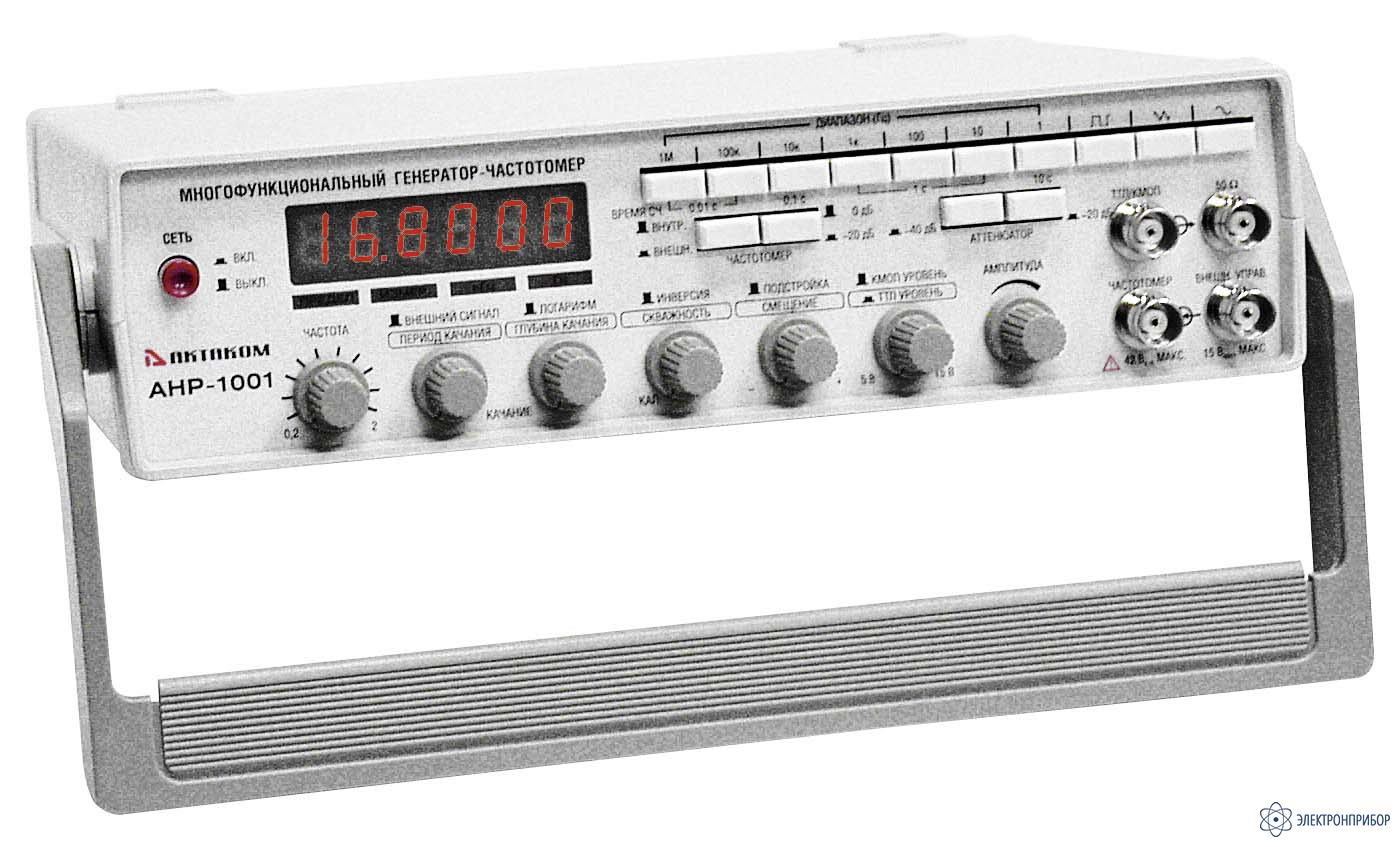

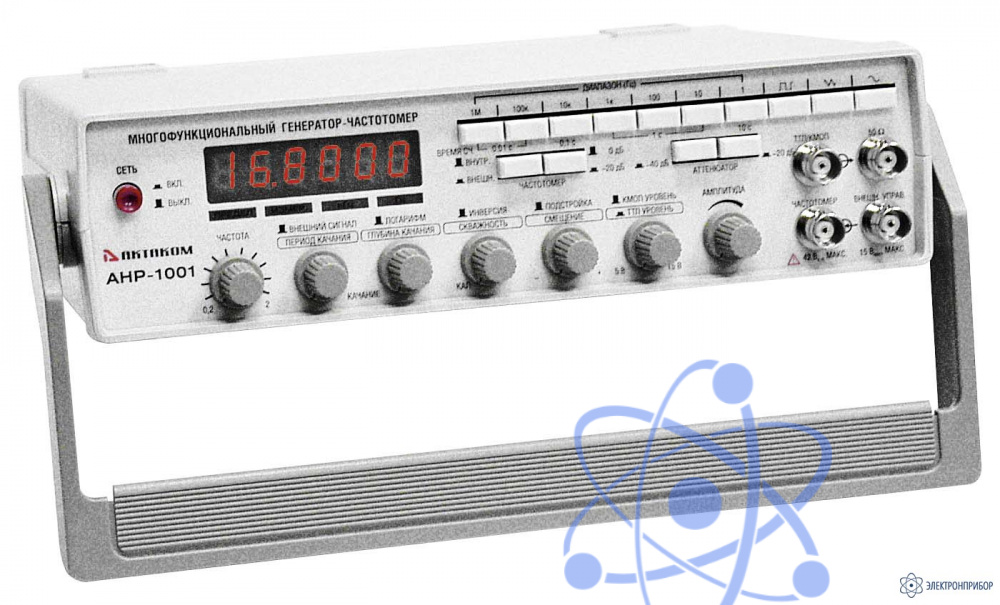

АНР-1001 — генератор синус — треугольник — прямоугольник — TTL/CMOS-импульс

Описание:

Генератор АНР-1002 предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной формы, а также импульсов ТТЛ/КМОПП уровней в диапазоне частот от 0,01 Гц до 5 МГц.

Выходной сигнал: синусоидальный, треугольный, прямоугольный, импульсы ТТЛ и КМОП уровней, DC.

Дисплей светодиодный индикатор, 6 разрядов.

Диапазон частот 0,01 Гц...5 МГц (8 поддиапазонов).

Режим качания частоты (линейное, логарифмическое) с регулируемой глубиной.

Регулировка амплитуды и скважности выходного сигнала.

Встроенный частотомер (5 Гц...50 МГц) с шестиразрядным светодиодным дисплеем.

Небольшие размеры.

Масса 1,8кг.

Габариты 261х71х211мм.

Технические характеристики:

Диапазоны частот	Разрешение индикатора	Погрешность
7...500 мГц	1 мГц	Не нормируется
0,5...5 Гц	0,01 Гц	± (3 %+2 е. м. р.*)
5...50 Гц	0,1 Гц
50...500 Гц	1 Гц	± (0.3 %+1 е. м. р.)
0.5 Гц...5kГц	1 Гц/0.001 kГц
5...50 kГц	0,001/0,01kГц	± (0.03.%+1 е. м. р.)
50...500 kГц	0,01/0,1 kГц
500 kГц...5 MГц	0,1 k/0,001 MГц

*е. м. р. - номинальная цена единицы младшего разряда индикатора

Характеристики и форма сигнала определены в пределах 10...100 % от максимального выходного диапазона. Погрешность нормирована как ± (% от установленного значения + кол-во единиц младшего разряда индикатора) при 23 °C ± 5 °C и относительной влажности 80 %.

Основной выход:

Максимальный уровень выходного сигнала не менее 10 Впик-пик (на нагрузке 50 Ом), не менее 20 Впик-пик (на нагрузке 1 МОм).
Плавная регулировка выходного сигнала осуществляется в пределах 250 мВ ... 10 Впик-пик (на нагрузке 50 Ом), 500 мВ ... 20 Впик-пик (на нагрузке 1 МОм).
Ступенчатая регулировка осуществляется ступенями: –20 дБ, –40 дБ (- 60 дБ).
Сопротивление выхода 50 Ом ±10 % .
Смещение по постоянному току от –10 В до +10 В (на нагрузке 1 МОм), от –5 В до +5 В (на нагрузке 50 Ом).
Неравномерность уровня выходного напряжения в диапазоне частот относительно уровня на частоте 1 кГц не более ±12 % в диапазоне частот до 1 МГц, ±30 % в диапазоне частот 1...10 МГц.
Коэффициент гармоник синусоидального сигнала менее 2 % (в диапазоне от 10 Гц до 100 кГц).
Время нарастания/спада прямоугольного сигнала не более 30 нс (при максимальном выходном сигнале на нагрузке 50 Ом).
Скважность изменяется в пределах от 40 до 1 (50 % в положении регулятора КАЛ.).
Параметры сигнала ТТЛ уровня амплитуда не менее +3 В на нагрузке 1 МОм, время нарастания/спада не более 20 нс.

Дополнительный режим "качания частоты":

Внутреннее линейное, логарифмическое.
Уровень выходного сигнала в диапазоне 0,3...4,5 В.
Внешнее через вход SWEEP-IN:

- диапазон частот от 0,2 Гц до 100 Гц (от 5 с до 10 мс)
- глубина регулируемая, от 1:1 до 100:1
- входной импеданс 14 кОм ±20%

Параметры прибора в режиме измерения частоты:

Генератор опорной частоты
Частота 10 МГц.
Относительная погрешность установки опорной частоты (δ₀) ±10^-5

Диапазоны измерений	Разрешение	Погрешность	Чувствительность по входу
5...999 Гц	1 Гц.	± (δ₀+3 е. м. р.)	20 мВ сред. квадратич. знач.
1...999,999 kГц	0.001 кГц
1...20,0000 MГц	0.0001 MГц	± (δ₀+1 е. м. р.)
>20...50 MГц.	0.0001 MГц		60 мВ сред. квадратич. знач.
