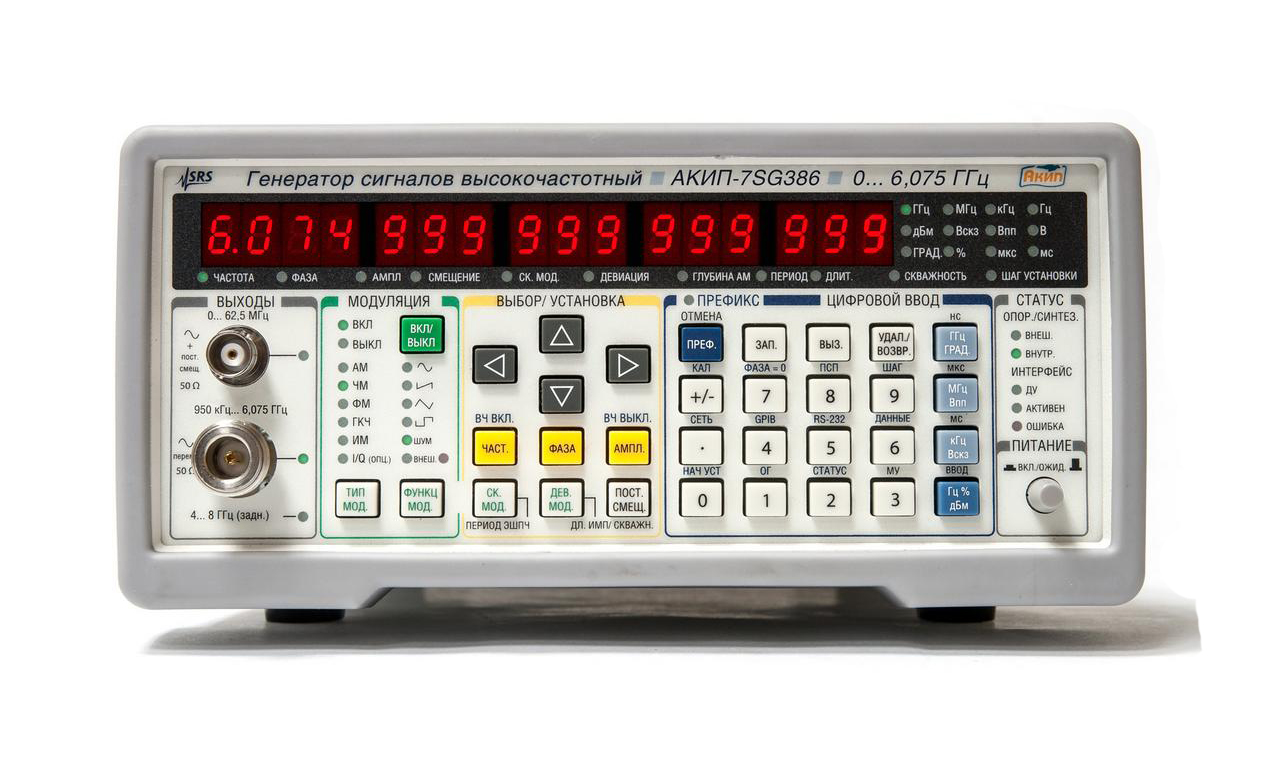

| Диапазон |
BNC - выход: DC ... 62,5 МГц |
| N - выход: 950 кГц ... 2,025 ГГц |
N - выход: 950 кГц ... 4,05 ГГц
Опция 02: 4 , 05 ... 8,1 ГГц |
N - выход: 950 кГц ... 6,075 ГГц
Опция 02: 6 , 075 ... 8 , 1 ГГц |
| Дискретность установки |
1 мк Гц |
| Скорость перестройки |
<8 мс |
| Стабильность |
1 × 10–11 (1 с девиация Аллана) |
| Погрешность установки |
< (10–18 + погрешность опорного генератора ) × fC |
| Выходной уровень |
0,001 Вскз ... 1 Вскз; разрешение < 1 % |
| Смещение |
±1, 5 В; разрешение 5 мВ |
| Погрешность установки уровня |
± 5 % |
| Гармоники |
< – 40 дБн |
| Выходное сопротивление |
50 Ом |
| Выходной уровень |
0,7 мкВскз ... 1 Вскз (< 4 ГГц ) |
| Выходная мощность |
- 110 дБм ... +13 дБм (< 4 ГГц); разрешение 0, 01 дБм |
| Погрешность установки |
± 1 дБм |
| Выходное сопротивление |
50 Ом |
| КСВН |
≤ 1,6 |
| Фазовый шум |
- 80 дБн/Гц при отстройке 10 Гц
- 102 дБн/Гц при отстройке 1 кГц
- 116 дБн/Гц при отстройке 20 кГц
- 130 дБн/Гц при отстройке 1 МГц |
| Гармоники несущей |
< - 55 дБн (<+7 дБм , N-тип ) |
| Негармонические составляющие |
< - 65 дБн при отстройке < 10 кГц
< - 75 дБн при отстройке > 10 кГц |
| Паразитная ЧМ |
1 Гц (300 Гц ... 3 кГц ) |
| Паразитная АМ |
0,006% (300 Гц ... 3 кГц) |
| Диапазон установки |
± 360° |
| Дискретность установки |
0,01º (DC ... 100 МГц)
0,1º (100 МГц ... 1 ГГц)
1,0º (1 ГГц ... 8,1 ГГц) |
| Тип опорного генератора |
Стандартный OCXO;
Рубидиевый (опция 04) |
| Старение |
5 х 10-8 /год;
1 х 10-9 /год |
| Стабильность (0...45 °C) |
2 х 10-9;
1 х 10-10 |
| Выход 10 МГц (задняя панель) |
Синус, 1,75 Впик - пик, 50 Ом |
| Вход 10 МГц |
Входной уровень: 0,5 ... 4 Впик-пик
Входной импеданс: 50 Ом |
| Формы сигналов |
Синус, пила, треугольник, меандр, импульс, шум |
| КНИ |
– 80 дБн |
| Частотный диапазон |
1 мкГц ... 500 кГц ( fC < 62,5 МГц ); 1 мкГц ... 50 кГц ( fC > 62,5 МГц ); разрешение 1 мкГц |
| Выход |
50 Ом; уровень: ± 1 В ... полная девиация |
| Коэффициент АМ |
0 ... 100 % |
| Ширина полосы модуляции |
> 100 кГц |
| Модуляционное искажение |
BNC : < 0,1 % ( fC < 62,5 МГц, fM = 1 кГц )
N-тип: <3 % ( fC < 62,5 МГц, fM = 1 кГц ) |
| Источник |
Внутренний или внешний |
| Девиация частоты |
10 Гц ... 1 МГц |
| Ширина полосы модуляции |
> 100 кГц |
| Модуляционное искажение |
< - 70 дБ ( fC = 1 ГГц, fM = fD = 20 кГц) |
| Источник |
Внутренний или внешний |
| Девиация |
0 ... 360 ° |
| Ширина полосы модуляции |
> 100 кГц |
| Модуляционное искажение |
< - 70 дБ ( fC = 1 ГГц, fM = fD = 20 кГц) |
| Источник |
Внутренний или внешний |
| Коэффициент закрытия в паузе |
0 дБ (1 ГГц ... 4 ГГц )
60 дБ (100 МГц ... 1 ГГц )
75 дБ (DC ... 100 МГц) |
| Время нарастания |
20 нс |
| Источник |
Внутренний или внешний |
| Несущая частота |
400 МГц ... 2,025 ГГц |
400 МГц ... 4,05 ГГц |
400 МГц ... 6,075 ГГц |
| I/Q – вход |
N-тип на задней панели, 50 Ом |
| Ширина полосы модуляции |
200 МГц |
| Выход |
SMA на задней панели, 50 Ом |
| Частотный диапазон |
Как и основной выход |
| Время установления |
<35 пс (20 % ... 80 %) |
| Джиттер |
fC > 62,5 МГц <300 fs (1 кГц ... 5 МГц полосы пропускания )
fC < 62,5 МГц <10 – 4 U.I. (1 кГц ... 5 МГц полосы пропускания ) |
| Выходной уровень |
0,4 Впик - пик ... 1 Впик-пик, смещение: ± 2 В
Разрешение: 5 мВ; погрешность: ± 5% |
| Совместимость |
ECL, PECL, RSECL, CML, LVDS, NIM |
| Диапазон частот |
DC ... 62,5 МГц ( BNC выход)
950 кГц ... 93,75 МГц; 89,0625 МГц ... 192,188 МГц; 178,125 МГц ... 384,375 МГц; 356,25 МГц ... 768,75 МГц; 712,5 МГц ... 1537,5 МГц; 1425 МГц ... 3075 МГц; 2850 МГц ... 6150 МГц; 5700 МГц ... 8200 МГц
(в зависимо сти от модели и опции) |
| Разрешение |
> 1 Гц или 0,1 % от девиации |
| Источник |
Внутренний или внешний |
| Интерфейсы |
LAN, GPIB, RS-232 |
| Габаритные размеры |
216 х 89 х 330 мм |
| Напряжение питания |
90...264 В, 47...63 Гц (90 Вт) |
| Масса |
4,5 кг |
| Опции: |
Опция 01: выход стробирующих сигналов прямоугольной формы;
опция 02: расширение полосы частот;
опция 03: аналоговый I / Q вход;
опция 04: рубидиевый опорный генератор;
RM2U-S – одиночный комплек т для монтажа в стойку;
RM2U-D – двойной комплект для монтажа в стойку |
