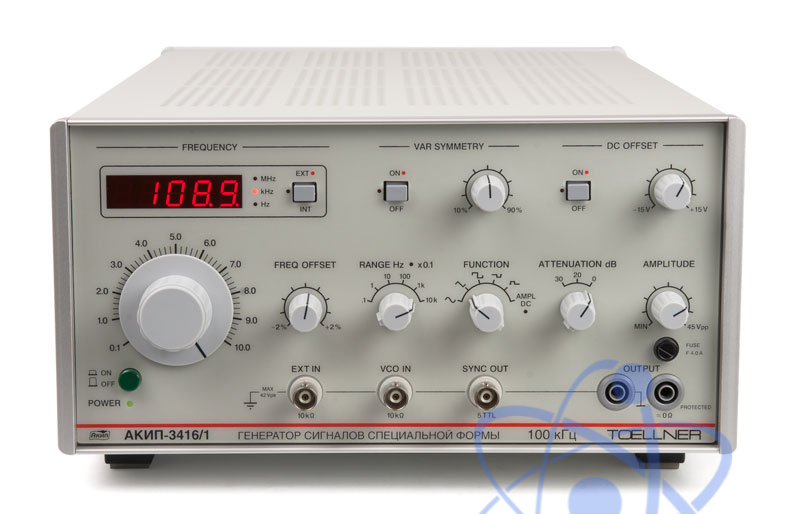

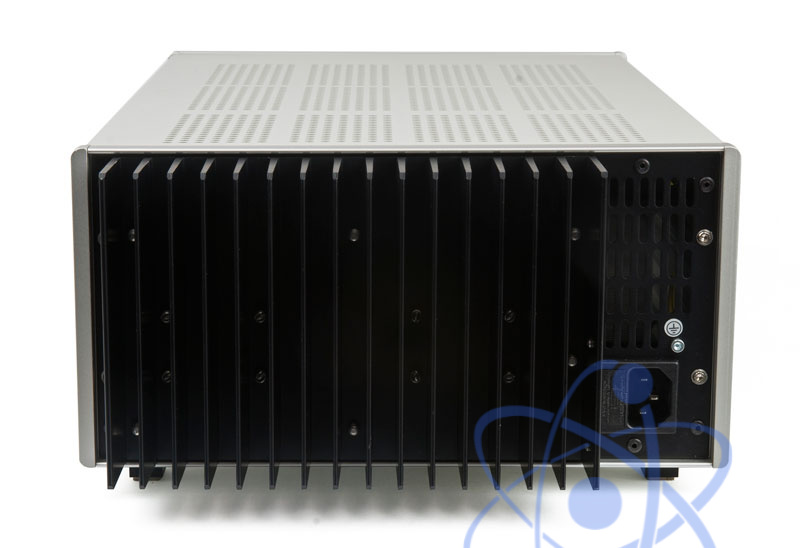

АКИП-3416/1 — генератор сигналов специальной формы

АКИП-3416/1 — генератор сигналов специальной формы

АКИП-3416/1 — генератор сигналов специальной формы


Производитель:
АКИП
Гарантия:
24 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Особенности генератор сигналов специальной формы АКИП-3416/1:

  • 1 выходной канал;
  • Диапазон частот: 1 мГц – 100 кГц (6 поддиапазонов);
  • Выходное напряжение 45 мВ…45 Впик-пик;
  • Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс;
  • Режим усилителя (вход внешнего сигнала);
  • Синхровыход ТТЛ-уровня;
  • Вход внешней модулирующей частоты VCO (ГУН);
  • Встроенный частотомер;
  • Защита выхода от обратных напряжений;
  • Компактный размер, алюминиевый корпус.

Технические характеристики генератор сигналов специальной формы АКИП-3416/1:

Параметр Значение
Выходные параметры
Частотный диапазон 1 мГц – 100 кГц
Смещение частоты ±2 %
Погрешность установки частоты ±2 е.м.р. (2 % от полной шкалы в используемом масштабе)
Выходной уровень 45 мВпик-пик - 45 Впик-пик
22,5 мВпик-пик – 22,5 Впик-пик в импульсе
Выходное сопротивление Около 0 Ом
Защита выхода Предохранитель от обратного напряжения ≤120 В
Ослабление 20 / 30 дБ (фиксированное)
Постоянное смещение
Диапазон (AC + DC) ±15 В
Синусоида
Суммарные гармонические искажения (при максимальном Uвых. и нагрузке 8 Ом) <0,5 % для частот < 50 кГц
<1 % для частот < 100 кГц
Прямоугольник
Время нарастания/спада <0,8 мкс
Выброс <5 %
Скважность 10% - 90% (регулировка до 10 кГц)
Треугольник
Нелинейность <1% для частот < 100 кГц
Импульс
Время нарастания / спада <0,8 нс
Выброс <5 %
Режим усилителя
Усиление 20 дБ (регулируемое)
Диапазон усиления 0…100 кГц
Суммарные гармонические искажения <0,2 % до 100 кГц
Сопротивление входа 10 кОм
Входы / выходы
Выход сигнала синхронизации Сигнал ТТЛ-уровня, 50 Ом
Вход внешней модуляции (ГУН) Вход напряжения 0…5 В для частотной и фазовой модуляции (1000:1) , Rвх = 10 кОм
Внешний вход Вход усилителя (Uвх. макс = 15 Вскз) и частотомера
Частотомер
Диапазон частот <1 Гц до 30 МГц
Разрешение 4 или 5 разрядов с автовыбором диапазона
Погрешность ±2 е.м.р.
Чувствительность 150 мВскз при <10 МГц
250 мВскз при >10 МГц
Входное сопротивление 1 МОм, 120 пФ
Защита входа 15 Вскз
Общие данные
Напряжение питания ~115/230 В (± 10 %), 43 Гц (потребление < 30 ВА)
Габаритные размеры 265 × 147 × 480 мм
Рабочая температура 0…50 °С
Масса 7 кг
Наименование Количество
1. Генератор сигналов специальной формы АКИП-3416/1 1
2. Сетевой шнур 1
3. Соединительный кабель (BNC-BNC) 1
4. Нагрузка 50 Ом 1
5. Адаптер BNC - гнездо 4 мм 1
6. Адаптер BNC - штекер 4 мм 1
7. Тройник BNC 1
8. Аттенюатор 40 дБ 1
