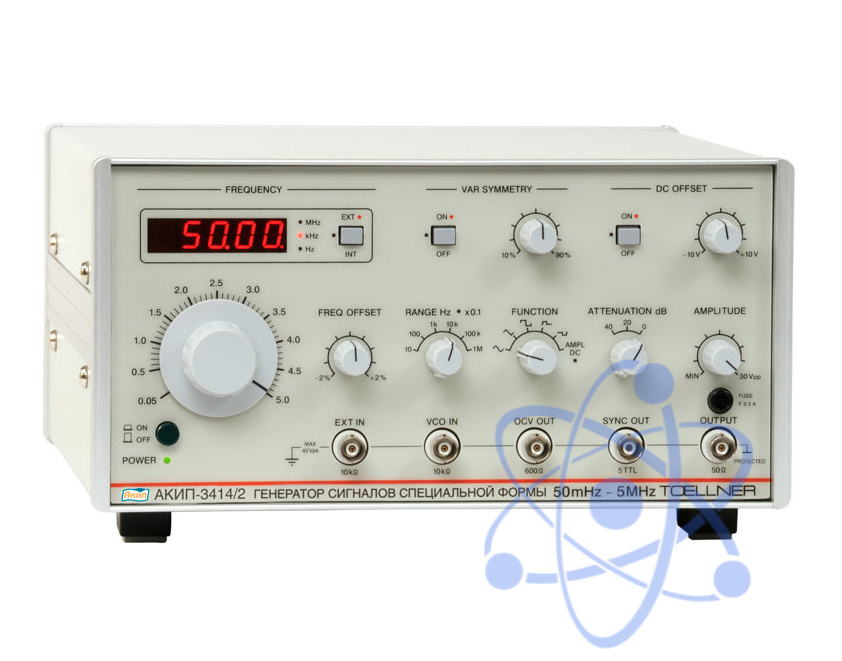

АКИП-3414/2 — генератор сигналов специальной формы

Особенности генератора сигналов специальной формы АКИП-3414/2:

Функциональный генератор (2 в 1: генератор + усилитель);

1 выходной канал;

Диапазон частот: 0,05 Гц – 5 МГц;

Высокое выходное напряжение 30 Впик-пик;

Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс;

Режим усилителя (вход внешнего сигнала);

Вход/выход внешней модулирующей частоты (VCO/OCV), выход синхронизации ТТЛ-уровня;

Встроенный частотомер;

Защита выхода от обратных напряжений;

Компактный размер, алюминиевый корпус.

Технические характеристики генератора сигналов специальной формы АКИП-3414/2:

Параметр	Значение
	АКИП-3414/1	АКИП-3414/2
ВЫХОДНЫЕ ПАРАМЕТРЫ
Частотный диапазон	0,5 Гц – 5 МГц для всех сигналов	0,05 Гц – 5 МГц для всех сигналов
Смещение частоты	± 2 %
Погрешность установки частоты	± 2 е.м.р. (<5% от полной шкалы в используемом масштабе)
Выходной уровень	10 мВпик-пик - 3 0 Впик-пик 15 В пик-пик в импульсе
Выходное сопротивление	50 Ом
Защита выхода	Предохранитель от обратного напряжения ≤ 120 В
ПОСТОЯННОЕ СМЕЩЕНИЕ
Диапазон (AC + DC)	±10 В
СИНУСОИДА
Суммарные гармонические искажения ( при максимальном U вых. и нагрузке 50 Ом )	< 0,5 % для частот < 100 к Гц < 5 % для частот < 5 М Гц
ПРЯМОУГОЛЬНИК
Время нарастания/спада	< 28 нс
Выброс	< 5 %
Скважность	10% - 90%	10% - 90% (в диапазоне до 500 кГц)
Усиление	17 дБ, от DC до 5 МГц
Суммарные гармонические искажения	< 0,2 % для частот < 100 к Гц при Ri = 10 кОм
ТРЕУГОЛЬНИК
Нелинейность	< 1% для частот < 100 к Гц
ИМПУЛЬС
Время нарастания/спада	< 28 нс
Выброс	< 5 %
ВХОДЫ/ ВЫХОДЫ
Выход синхронизации	Сигнал ТТЛ-уровня, 50 Ом
Вход внешней модуляции	5 В, изменение частоты 1:1000
Выход модуляции	0...5 В, изменение частоты 1000:1
Внешний вход	Вход усилителя (U вх. макс. = 15 Вскз) и частотомера
ЧАСТОТОМЕР
Диапазон частот	< 1 Гц до 30 МГц
Разрешение	4 или 5 разрядов с автовыбором диапазона
Погрешность	± 2 е.м.р.
Чувствительность	150 мВскз при < 10 МГц 250 мВскз при > 10 МГц
Входное сопротивление	1 МОм, 120 пФ
Защита входа	15 Вскз
ЧАСТОТОМЕР
Напряжение питания	~115/230 В ( ± 10 %), 47 - 63 Гц (потребление < 30 ВА)
Габаритные размеры	265 × 147 × 280 мм
Рабочая температура	0...50 °С
Масса	3,5 кг
Опции	Ручка для переноски (TOE 9008) , адаптер для встраивания в стойку 19 " 3 HU (TOE 9501) , монтажный комплект для стойки 19 " 4 HU (TOE 9503)

№	Наименование	Количество
1	Генератор сигналов специальной формы АКИП-3414/2	1
2	Сетевой шнур	1
3	Соединительный кабель (BNC)	1
4	Нагрузка 50 Ом	1
5	Адаптер BNC-гнездо 4 мм	1
6	Адаптер BNC – штекер 4 мм	1
7	Тройник BNC	1
8	Аттенюатор 40 дБ	1
9	Руководство по эксплуатации	1
