Назначение генератора AFG3011:
Компания Tektronix объявила о выпуске одноканального универсального генератора сигналов AFG3011, который представляет собой генератор стандартных, произвольных форм, является генератором импульсов с регулированной длительностью фронтов.
Функционально генератор AFG3011 построен на тех же принципах, что и его предшественники, сочетая в себе выдающиеся технические характеристики и доступную цену.

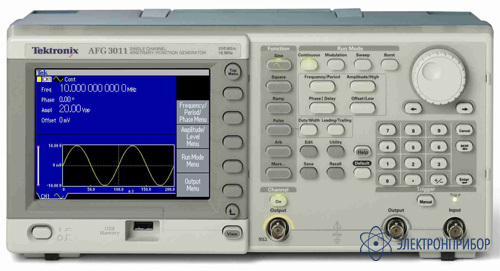

Генератор имеет большой (5,6 дюйма) ЖК-дисплей, отображающий одновременно все параметры генерируемого сигнала, включая пояснительный график с русскоязычным интерфейсом пользователя.
Генераторы могут работать в режимах непрерывной генерации, пачки импульсов, свипа, и модуляции (поддержка АМ, FM, PM, FSK, PWM). Прибор имеет «плавающий» выход, что позволяет прикладывать сигнал генератора без ограничений связанных с распределением потенциалов, существующих в тестируемом устройстве.
Пользователю предоставляется возможность выбрать один из 12 стандартных типов сигнала с частотой до 10 МГц для синусоиды, 5 МГц для прямоугольного, импульсного и сигнала произвольной формы, и до 100 кГц для др. типов сигналов, построить свой собственный сигнал с помощью 14-битного ЦАП работающего с частотой до 250 МГц, а также генерировать пачки импульсов с отдельно регулируемыми передними и задними фронтами в диапазоне от 625 с до 50 нс.
Особенности генератора AFG3011:
Отличительной особенностью новой модели является встроенный усилитель который позволяет регулировать амплитуду при нагрузке 50 Ом - от 20 мВ до 20 В в размахе, а при отсутствии нагрузки амплитуда может быть задана в диапазоне - от 40 мВ до 40 В в размахе.
Стандартно генератор AFG3011 содержит интерфейсы USB, GPIB и LAN для подключения прибора к ПК, а также для сохранения и переноса смоделированных сигналов генератор имеет на передней панели разъем USB. Подключив генератор к ПК посредством одного из интерфейсов, пользователь может легко и быстро создавать и редактировать формы сигнала для режима генератора сигналов произвольной формы с помощью программного пакета ArbExpressTM поставляемого вместе с прибором. Располагая на рабочем месте одним из осциллографов компании Tektronix, пользователь может легко и быстро сохранить исследуемый процесс на осциллографе, а с помощью программного пакета ArbExpressTM на выходе генератора воспроизвести снятую осциллографом осциллограмму на генераторе.
