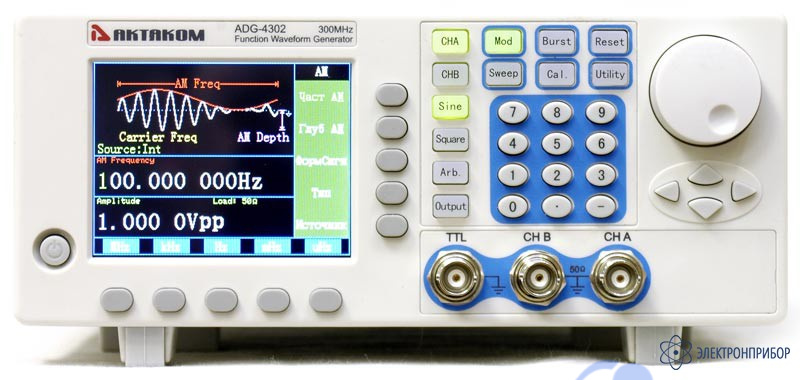

| Канал А |
Частота |
Частотный диапазон (синус) |
1 мкГц ~ 300 МГц |
| Частотный диапазон (прямоугольник |
1 мкГц ~ 80 МГц |
| Разрешение |
1 мкГц (несущая частота ≤ 80 МГц) 1 Hz (несущая частота > 80 МГц) |
| Точность |
±1 ppm |
| Форма |
Тип |
Синус, Прямоугольник |
| Выходной уровень |
Диапазон |
-127 дБм ~ +13 дБм (-127 дБм ~ -117 дБм, типичное) |
| Разрешение |
0,1 дБ |
| Точность |
±1 дБ (выходной уровень ≥ -105 дБм) |
| ±2 дБ (выходной уровень ≥ -117 дБм) |
| КСВН |
< 1,8 |
| Выходной импеданс |
50 Ом (типичное) |
| Спектральная чистота |
Частотные искажения |
Гармонические: < -30 дБн (вых. уровень ≤ 4 дБм) |
| Негармонические: <-40 дБн (вых. уровень ≤ 4 дБм, девиация несущей ≥ 5 кГц) |
| Субгармоники: <-40 дБн (вых. уровень ≤ 4 дБм) |
| Паразитная ЧМ: < 100 Гц (полоса: 0,3 ~ 3 кГц, СКЗ, < 110 МГц) |
| Прямоугольник |
Время нарастания/спада |
≤ 15 нс |
| Выброс |
≤5% |
| Канал B |
Частота |
Диапазон |
1 мкГц ~ 10 МГц |
| Разрешение |
1 мкГц |
| Точность |
±1 ppm |
| Форма |
Тип |
Синус, Прямоугольник, Пила, Импульсный, Sync, экспонента, шумовой, DC |
| Выходной уровень |
Амплитуда |
1 мВпп - 10 Впп (50 Ом) |
| 2 мВпп - 20 Впп (высокий импеданс) |
| Смещение |
±5 Впик ac+dc (50 Ом¸) |
| ±10 Впик ac+dc (высокий импеданс) |
| Разрешение |
10 мВпп |
| Точность (1 кГц синус) |
±(1% уст.знач. + 10 мВпп) |
| Неравномерность АЧХ (1 кГц, 1 Впп, синус) |
± 2%, выходная частота ≤ 1 МГц |
| ± 5%, выходная частота ≤ 5 МГц |
| ± 15%, выходная частота ≥ 5 МГц |
| Выходной импеданс |
50 Ом (типичное) |
| Защита |
Короткое замыкание, реле перегрузки с автоматическим отключением входа |
| Сигнал |
Прямоугольник |
Время нарастания/спада ≤ 50 нс Коэф. заполнения: 0.01%-99.99% |
| Импульс |
Время нарастания/спада ≤ 50 нс |
| Длительность: 200 нс ~ 20 с Разрешение: 20 нс |
| Пила |
Симметрия: 0.0% ~ 100.0% |
| Модуляция (Канал А) |
АМ |
Глубина |
1~120% (несущая частота ≤ 80 МГц, вых. уровень ≤ 4 дБм) 1~80% (несущая частота > 80 МГц, вых. уровень ≤ 4 дБм) |
| Разрешение |
1% |
| Точность |
±(7% уст.значения +1.5%) |
| Диапазон модуляции |
1 мкГц ~ 20 кГц (внутренняя) 20 Гц ~ 20 кГц (внешняя) |
| Искажения |
<2% (внутр. 1 кГц, глубина 30%, диапазон 0.3 ~ 3 кГц ) |
| Паразитная АМ |
<0.1% (полоса 0.05 ~ 15 кГц, AVG) |
| ЧМ |
Макс. смещение частоты |
fc/2 (Несущая + девиация ≤80,1 МГц; несущая частота ≤ 80 МГц) |
| 0 ~ 100 кГц (несущая частота > 80 МГц) |
| Разрешение девиации |
1 мкГц (несущая частота ≤ 80 МГц) 100 Гц (несущая частота > 80 МГц) |
| Точность |
±(5% уст.значения +50 Гц) |
| Диапазон модуляции |
1 мкГц ~ 20 кГц (внутренняя, несущая частота ≤ 80 МГц)
1 мкГц ~ 1 кГц (внутренняя, несущая частота > 80 МГц)
20 Гц ~ 10 кГц (внешняя, несущая частота ≤ 80 МГц)
20 Гц ~ 1 кГц (внешняя, несущая частота > 80 МГц) |
| Искажения |
<2% (внутр. глубина 30%, диапазон 0.3 ~ 3 кГц , смещение > 10 кГц) |
| ЧМн |
Несущая частота и частота скачка |
1 мкГц ~ 80 МГц (диапазон FSK < 10 кГц)
80.000001 МГц ~ 120 МГц (диапазон FSK < 2 кГц)
120.000001 МГц ~ 200 МГц (диапазон FSK < 2 кГц)
200.000001 МГц ~ 300 МГц (диапазон FSK < 2 кГц) |
| Режим запуска |
Внутренний Внешний (TTL уровень, нижний - несущая частота, верхний - частота скачка) |
| ФМн |
Диапазон фаз |
0~360° (фаза 1, фаза 2) |
| Разрешение |
0,1° |
| Период повторения |
0,1 мс ~ 800 с |
| Режим запуска |
Внутренний Внешний (TTL уровень, нижний - фаза 1, верхний - фаза 2) |
| Вход внешней модуляции |
Диапазон уровней |
±2,5 В |
| Входной импеданс |
15 кОм |
| Частота |
DC ~ 10 кГц |
| Формирование пачек импульсов (Канал А) (несущая частота ≤ 80 МГц) |
Кол-во импульсов |
1 ~ 10000 |
| Период повторения |
0,1 мс ~ 800 с |
| Режим запуска |
Внутренний Внешний Стробирование (TTL уровень, верхний - выход открыт, нижний - закрыт) Однократный |
| Свипирование (Канал А) |
Режим |
Линейный Логарифмический |
| Время свипирования |
1 мс ~ 800 с (линейный, несущая частота ≤ 80 МГц)
100 мс ~ 800 с (логарифм., несущая частота ≤ 80 МГц) |
| Шаг свипирования |
10 мс ~ 800 с (линейный, несущая частота > 80 МГц) |
| Частотные поддиапазоны |
100 мкГц ~ 80 МГц; 80.000001 МГц ~ 120 МГц; 120.000001 МГц ~ 200 МГц; 200.000001 МГц ~ 300 МГц |
| Режим запуска |
Внутренний Внешний: ≤ 1 кГц (линейный); ≤ 10 Гц (логарифм.); нараст./спад. фронт Ручной |

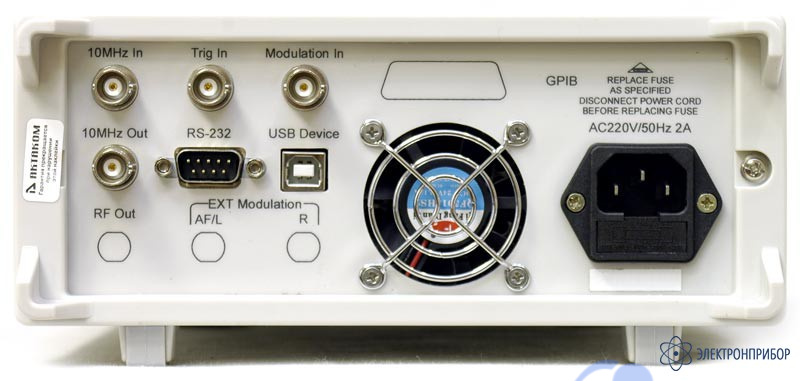

| Тактирование |
Вход внешнего тактирования |
Частота: 10 МГц ± 35 кГц Амплитуда: 2 Впп ~ 5 Впп Входной импеданс: 2 кОм |
| Выход внутреннего опорного генератора |
Частота: 10 МГц Ампоитуда: >2 Впп Выходной импеданс: 50 Ом (типичное) |
