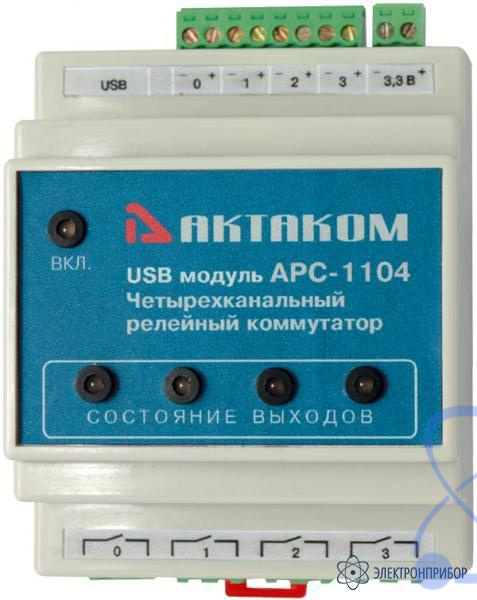

Назначение коммутатора АРС-1104:
Модуль предназначен для ввода дискретных данных по четырем независимым каналам и релейной коммутации по четырем каналам (контакты замкнут-разомкнут). Все входные и выходные каналы являются независимыми. Выполнен в стандартном электротехническом корпусе. Имеет возможность крепления на DIN-рейку. Для подключения внешних соединений применяются легко съемные винтовые терминалы. Имеется один выход напряжением 3 В для питания внешних цепей дискретного ввода или элементов коммутации. Выходное напряжение гальванически не связано с внутренними цепями модуля и интерфейса USB.
Возможности программного обеспечения коммутатора АРС-1104:
- Программа ручного управления модулем, с журналом событий (ведения протокола событий прибора в текстовой форме), работает в обычной среде Windows;
- Программа ручного управления модулем с возможностями автоматизированного или автоматического управления модулем, на основе языка скриптового управления коммутатором. Таким образом обеспечивается программирование логики обработки входных событий и правил коммутации на основе встроенного логического языка;
- Библиотека инструмента с соответствующим функциональным деревом. Файлы: APC1104_32.dll, APC1104.h и APC1104.fp. Библиотека может быть использована в любой среде программирования без дополнительных драйверов National Instruments, необходимо только установить драйвер AKTAKOM USB Lab и его библиотеку aunusb.dll. К библиотеке также прилагается файл справки, дублирующий справочную информацию из функционального дерева. Все остальные части программного обеспечения используют эту библиотеку;
- Палитра функций (APC1104.llb), структура меню (APC1104_xx.mnu) и пример инструмента (APC1104 example.vi) для LabVIEW. Позволяют использовать модуль в среде графического программирования LabVIEW. Пример инструмента реализует только базовые возможности прибора (идентификация, чтение состояния и управление выходами).
Область применения коммутатора АРС-1104:
- Управление и контроль;
- Лабораторные системы автоматизации;
- Тестовые системы;
- Системы промышленной автоматизации.
