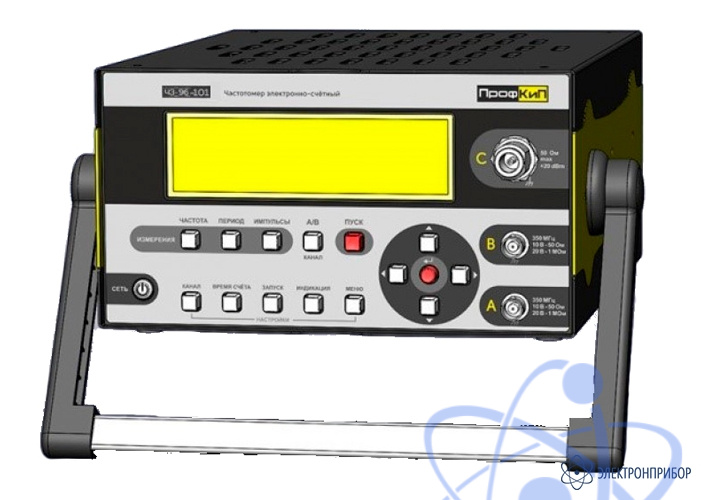

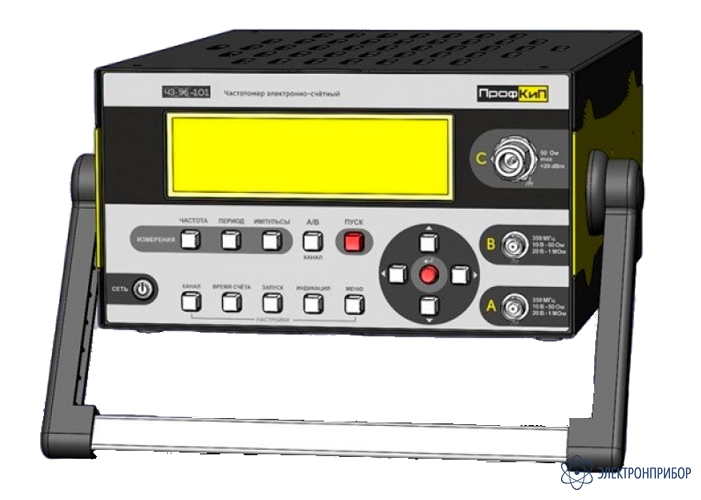

ПрофКиП Ч3-96-101 — частотомер электронно-счетный

Производитель

ПрофКИП

Гарантия

12 мес

Межповерочный интервал

12 мес

Артикул

62122

В наличии на центральном складе 1 шт.

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение частотомера электронно-счетного ПрофКиП Ч3-96-101:

Частотомер универсальный ПрофКиП Ч3-96-101 (ПрофКиП Ч3-96 с опцией 101) предназначен для измерения частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов, длительности импульса, временных интервалов, отношения частот двух сигналов, счета числа событий на установленном интервале времени. Прибор предназначен для использования в качестве автономного средства измерения и в составе информационно-измерительных систем. Применяется для настройки, испытаний и калибровки различных приемопередающих трактов, фильтров, генераторов, синтезаторов частоты, систем связи и других устройств. Наличие дистанционного управления и возможность выдачи информации на внешнее регистрирующее устройство позволяют использовать прибор в информационно-измерительных и технологических системах, управляемых с помощью ЭВМ.

Точность измерения частоты для времени счёта 1 с в диапазоне рабочих температур (без учета временной нестабильности) для входного синусоидального сигнала с частотой 1 МГц, амплитудой 1 В и уровнем помех не более 1 мВ будет равна:

для внутреннего генератора обычной точности ± 2,5 Гц;
для внутреннего генератора повышенной точности (опция 101) ± 0,0055 Гц.

Особенности частотомера электронно-счетного ПрофКиП Ч3-96-101:

3 канала, 8 ГГц;
Жидкокристалический дисплей 240х64 - 12 разрядов;
Опорный кварцевый генератор повышенной точности 10^-8;
Интерфейс LAN, RS-232 (опционально);
Корпус цельный металлический с экранированием.

Технические характеристики частотомера электронно-счетного ПрофКиП Ч3-96-101:

Параметр	Значение
Диапазон измерений частоты, Гц: - вход А - вход В - вход С	от 0,001 до 400·10⁶ от 0,001 до 400·10⁶ от 0,3·10⁹ до 8·10⁹
Относительная погрешность измерений частоты для входов А	d(f, P) = ± (d₀ + d_зап + Dtp/tc)
Относительная погрешность измерений частоты для входов B опция 101, C	df = ± (d₀ + Dtp / tc)
Относительная погрешность по частоте внутреннего опорного генератора за 12 месяцев	±5×10^-8
Пределы регулировки частоты внутреннего опорного генератора, не менее	±8×10^-6
Диапазон измерений периода, с: - вход А - вход В - вход С	от 2,5·10^-9 до 1000 от 2,5·10^-9 до 1000 от 150·10^-12 до 3,3·10^-9
Относительная погрешность измерений периода для входа А	d(f, P) = ± (d₀ + d_зап + Dtp/tc)
Относительная погрешность измерений периода для входа В опция 101, С	df = ± (d₀ + Dtp / tc)
Диапазон измерений длительности импульсов, с	от 5·10^-9 до 1000
Относительная погрешность измерений длительности импульсов	Dt_x = ± (d₀×t_x + Dt_ур + Dt_зап + Dt_р)
Диапазон измерений временных интервалов, с	от 50·10^-9 до 500
Пределы абсолютной погрешности измерений временных интервалов	от 5·10^-9 до 1000
Абсолютная погрешность измерения временных интервалов	Dt_x = ± (d₀×t_x + Dt_ур + Dt_зап + Dt_р)
Диапазон измерения отношения частот	от 0,000 000 000 01 до 999 999 999 999
Относительная погрешность измерения отношения частот	d = ± (dзап /tc×fн + 1/ tc×fв)
Номинальное значение частоты опорного кварцевого генератора, МГц	10
Значение выходного напряжения опорного генератора на нагрузке 50 Ом, В, не менее	0,3
Входное сопротивление каналов А, В, Ом	1·10⁶; 50
Входное сопротивление канала В*, Ом	50
Входное сопротивление канала С, Ом	50
Время установления рабочего режима, ч	1
Время непрерывной работы в рабочих условиях применения, ч	8
Дисплей	жидкокристалический 240х64, 12 разрядов
Интерфейс	LAN, RS-232 (опции)
Электропитание: - напряжение сети питания, В - частота сети питания, Гц	220±22 50±0,5
Условия эксплуатации: - температура окружающей среды, ºС - относительная влажность, % - атмосферное давление, кПа	от +15 до +25 от 30 до 80 от 84 до 106
Габаритные размеры прибора (ШхВ×Г), мм, не более	280х340х130
Масса прибора, кг, не более	6

№	Наименование	Количество
1	Частотомер универсальный ПрофКиП Ч3-96-101	1
2	Шнур питания SCZ-1	1
3	Руководство по эксплуатации ПРШН.411142.003-2020 РЭ	1
4	Формуляр ПРШН.411142.003-2020 ФО	1
5	Методика поверки РТ-МП-7871-551-2020	1
