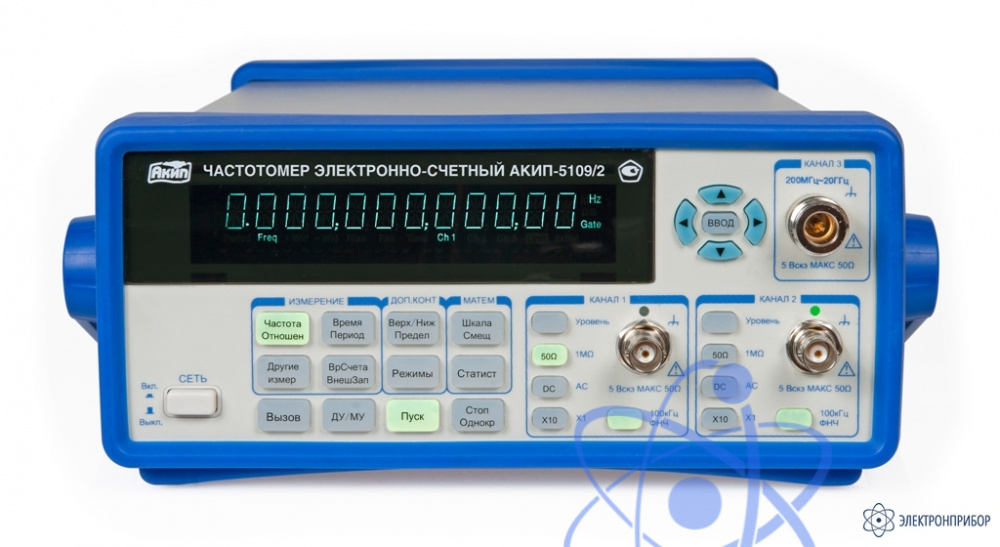

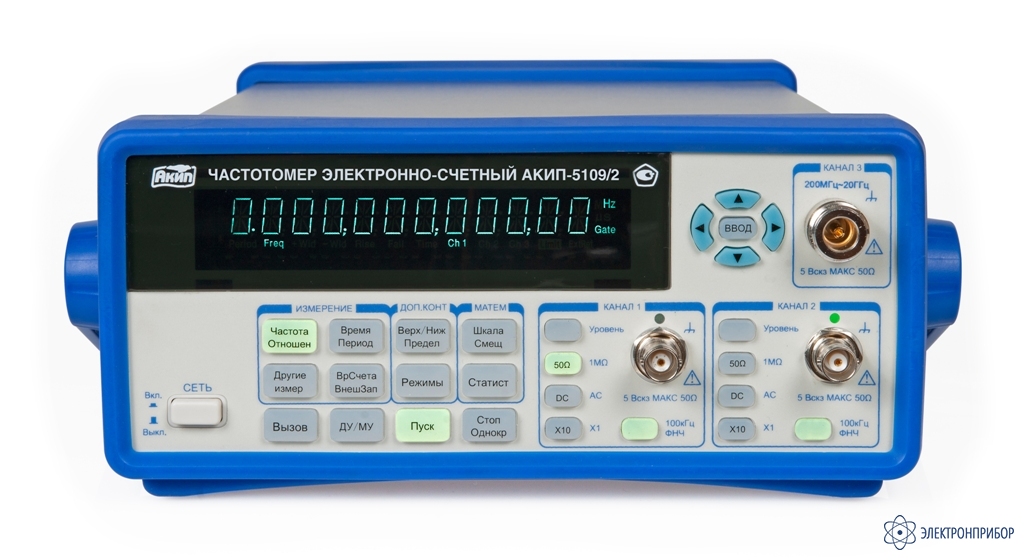

АКИП-5109/2 — частотомер - купить в Казахстане, цены

Производитель

АКИП

Гарантия

12 мес

Артикул

60960

Сертификат дилера

jpg

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Особенности частотомера АКИП-5109/2

Диапазон измерений:
Канал 1 и 2: 1 мГц … 200 МГц
Канал 3: 200 МГц … 20 ГГц
Канал 4: 18 ГГц … 40 ГГц
Канал 1 и канала 2: измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности, времени нарастания/ спада, счет импульсов
Канал 3 и канал 4: измерение частоты
Вход внешней опорной частоты (5 / 10 МГц), выход внутр. ОГ (10 МГц)
Погрешность опорного источника: 2х10 -7 /год, опции: 5 x 10-8 5х10 -10
Статистика для частотных измерений (среднее, минимум, максимум, относительные значения (PPM), СКО, девиация Аллана)
Автоматический допусковый контроль для частотных измерений (верхний/ нижний порог – 2 режима индикации)
16 ячеек памяти для записи/вызова настроек прибора
Максимальное разрешение индикатора: 10 разрядов
Фильтр НЧ, встроенный аттенюатор (1х, 10х) для Канал 1 и 2
Интерфейсы: USB и RS-232, GPIB (опция)

Технические характеристики частотомера АКИП-5109/2

Параметры	АКИП-5109/1; АКИП-5109/3	АКИП-5109/2; АКИП-5109/4
Канал 1 и 2
Диапазон частот	1 мГц … 200 МГц	1 мГц … 200 МГц
Период	5 нс … 1000 с	5 нс … 1000 с
Входное напряжение	50 мВскз … 1 Вскз – синус 150 мВпик-пик … 4,5 Впик-пик - импульс
Связь по входу	AC или DC (открытый или закрытый вход)
Входное сопротивление	1 МОм/ 35 пФ или 50 Ом
Фильтр НЧ	До 100 кГц (–20 дБ для частот > 1 МГц)
Аттенюатор	×1, ×10 (измерение Входное напряжения и ослабл. уровня схемы запуска)
Защита по входу	1 МОм: 0 … 3,5 кГц – 350 В (DC + ACпик); > 100 кГц – 5 Вскз
Канал 3
Диапазон частот	200 МГц…20 ГГц	200 МГц…20 ГГц
Диапазон уровней	-15 ... +10 дБм¹	-15 ... +10 дБм¹
Тип коннектора	N-тип	N-тип
Входное сопротивление	50 Ом	50 Ом
Связь по входу	AC (закрытый вход)	AC (закрытый вход)
Защита по входу	+25 дБм	+25 дБм
Канал 4 (Вход на 3)
Диапазон частот	-	18 ГГц…40 ГГц
Диапазон уровней входного сигнала	-	-29 ... +10 дБм²
Тип коннектора	-	SMA-тип
Входное сопротивление	-	50 Ом
Связь по входу	-	AC (закрытый вход)
Защита по входу	-	+20 дБм
Измерительные функции (канал 1 и 2)
Временные интервалы	10 нс – 10000 с
Длительность импульса	10 нс ... 5000 с
Скважность импульсов	1 … 99 %
Счет импульсов	0 … 1х1013
Фазовый сдвиг	0° … 360°
Отношен. частот	Кан1/ Кан2
Опорный генератор 10 МГЦ
Тип ОГ	Стандартный (погрешность < 5 x 10-8 / старение в год < 2 x 10-7 ), Опция 101 (погрешность < 1 x 10-8 / старение в год < 5 x 10-8 ) Стандарт частоты рубидиевый FE-5680A: (погрешность < 5 x 10-11/ старение в год < 5 x 10-10)
Общие данные
Интерфейс	USB и RS-232 (GPIB - Опция)
Память	16 ячеек для записи / вызова настроек прибора
Напряжение питания	220 В (1± 10%) частота (50 / 60 Гц);
Габаритные размеры	375 × 105 × 235 мм
Масса	4,3 кг – АКИП-5109/1 4,4 кг – АКИП-5109/3 4,8 кг – АКИП-5109/2 4,9 кг – АКИП-5109/4

Примечания:
1 - ≤-10 дБм (200 … 350 МГц); ≤-15 дБм (350 МГц … 18 ГГц); ≤-10 дБм (18 … 20 ГГц).
2 - -29 дБм…+15 дБм (18 … 20 ГГц); -20 дБм…+15 дБм (20 … 28 ГГц); -29 дБм…+10 дБм (28 … 37 ГГц), -20 дБм…+13 дБм (37 … 40 ГГц).

Комплект поставки АКИП-5109/2

№	Наименование	Количество
1	Частотомер АКИП-5109/2	1
2	Шнур питания	1
3	Кабель BNС	1
4	Руководство по эксплуатации	1
