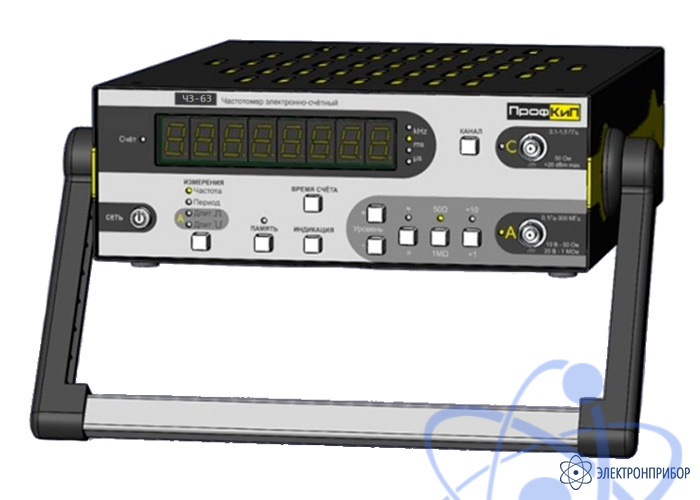

ПрофКиП Ч3-63 — частотомер электронно-счетный

Производитель

ПрофКИП

Гарантия

12 мес

Межповерочный интервал

12 мес

Артикул

62095

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение частотомера электронно-счетного ПрофКиП Ч3-63:

Частотомер универсальный ПрофКиП Ч3-63 предназначен для измерения частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов, длительности импульса, временных интервалов, отношения частот двух сигналов, счета числа событий на установленном интервале времени. Прибор предназначен для использования в качестве автономного средства измерения и в составе информационно-измерительных систем. Применяется для настройки, испытаний и калибровки различных приемопередающих трактов, фильтров, генераторов, синтезаторов частоты, систем связи и других устройств. Наличие дистанционного управления и возможность выдачи информации на внешнее регистрирующее устройство позволяют использовать прибор в информационно-измерительных и технологических системах, управляемых с помощью ЭВМ.

Точность измерения частоты для времени счёта 1 с в диапазоне рабочих температур (без учета временной нестабильности) для входного синусоидального сигнала с частотой 1 МГц, амплитудой 1 В и уровнем помех не более 1 мВ будет равна:

для внутреннего генератора обычной точности ± 2,5 Гц;
для внутреннего генератора повышенной точности (опция 101) ± 0,0055 Гц.

Особенности частотомера электронно-счетного ПрофКиП Ч3-63:

2 канала, 2 ГГц;
Светодиодный семисегментный дисплей 8 разрядов;
Опорный кварцевый генератор 10^-6;
Интерфейс RS-232;
Корпус цельный металлический с экранированием.

Технические характеристики частотомера электронно-счетного ПрофКиП Ч3-63:

Параметр	Значение
Диапазон измерений частоты, Гц: - вход А - вход С	от 0,001 до 400·10⁶ от 0,3·10⁹ до 2·10⁹
Относительная погрешность измерений частоты для входов А, В	d(f, P) = ± (d₀ + d_зап + Dtp/tc)
Относительная погрешность измерений частоты для входов B*, C	df = ± (d₀ + Dtp / tc)
Относительная погрешность по частоте внутреннего опорного генератора за 12 месяцев	±1×10^-6
Пределы регулировки частоты внутреннего опорного генератора, не менее	±8×10^-6
Диапазон измерений периода, с - вход А - вход С	от 2,5·10^-9 до 1000 от 500·10^-12 до 3,3·10^-9
Относительная погрешность измерений периода для входа А, В	d(f, P) = ± (d₀ + d_зап + Dtp/tc)
Относительная погрешность измерений периода для входа B*, C	df = ± (d0 + Dtp / tc)
Диапазон измерений длительности импульсов, с	от 5·10^-9 до 1000
Относительная погрешность измерений длительности импульсов	Dt_x = ± (d₀×t_x + Dt_ур + Dt_зап + Dt_р)
Диапазон измерений временных интервалов, с	от 50·10^-9 до 500
Пределы абсолютной погрешности измерений временных интервалов	от 5·10^-9 до 1000
Абсолютная погрешность измерения временных интервалов	Dt_x = ± (d₀×t_x + Dt_ур + Dt_зап + Dt_р)
Диапазон измерения отношения частот	от 0,000 000 000 01 до 999 999 999 999
Относительная погрешность измерения отношения частот	d = ± (dзап /tc×fн + 1/ tc×fв)
Номинальное значение частоты опорного кварцевого генератора, МГц	10
Значение выходного напряжения опорного генератора на нагрузке 50 Ом, В, не менее	0,3
Входное сопротивление каналов А, В, Ом	1·10⁶; 50
Входное сопротивление канала В*, Ом	50
Входное сопротивление канала С, Ом	50;
Время установления рабочего режима, ч	1
Время непрерывной работы в рабочих условиях применения, ч	80
Дисплей	Светодиодный семисегментный 8 разрядов
Интерфейс	RS-232
Электропитание: - напряжение сети питания, В - частота сети питания, Гц	220±22 50±0,5
Условия эксплуатации: - температура окружающей среды, ºС - относительная влажность, % - атмосферное давление, кПа	от +15 до +25 от 30 до 80 от 84 до 106
Габаритные размеры прибора (ШхВ×Г), мм, не более	280х340х90
Масса прибора, кг, не более	5,5

№	Наименование	Количество
1	Частотомер универсальный ПрофКиП Ч3-63	1
2	Шнур питания SCZ-1	1
3	Руководство по эксплуатации ПРШН.411142.003-2020 РЭ	1
4	Формуляр ПРШН.411142.003-2020 ФО	1
5	Методика поверки РТ-МП-7871-551-2020	1
