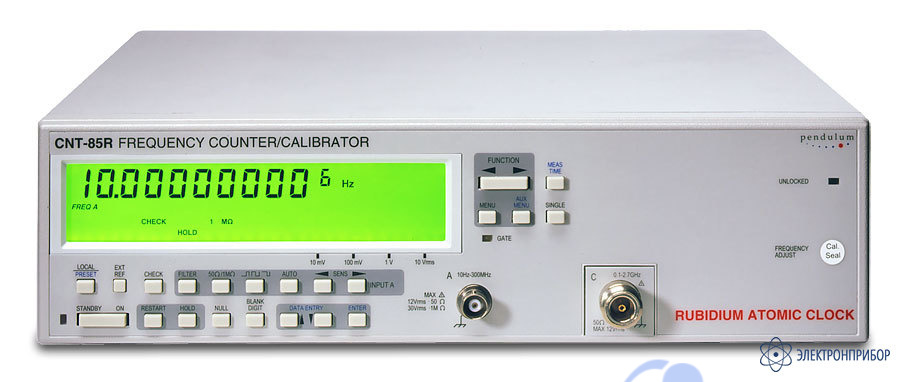

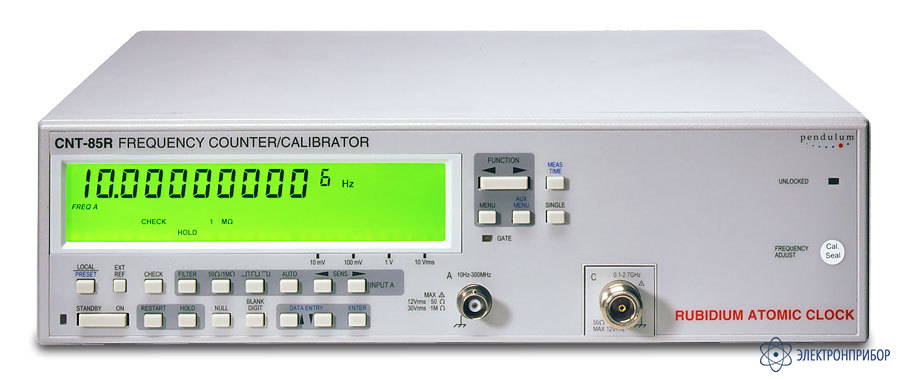

CNT-85R — частотомер - купить в Казахстане, цены

Особенности частотомера CNT-85R

Частотный диапазон 10 Гц … 2,7 ГГц.

Высокая точность измерений.

Высокое разрешение: 10 разрядов при времени измерения 1 с.

Лучшая стабильность опорного генератора: 10-¹⁰ (рубидий).

Небольшое время прогрева: 10 мин до 4 x 10-¹⁰.

Интеллектуальная система запуска от входного сигнала.

Измеряют любой тип входного сигнала, включая пакеты импульсов, АМ, FM и сигналы с шумами.

Нечувствительность к электромагнитным помехам.

Просты в использовании.

Идеальны для калибровки частоты основного опорного генератора в базовых станциях GSM.

Два измерительных канала 10-ти разрядный ЖК индикатор, 11 и 12 цифры в режиме переполнения.

Технические характеристики частотомера CNT-85R:

Параметр	Значение
КАНАЛ А
ЧАСТОТА
Диапазон измерений	10 Гц…300 МГц
Разрешение	1…2 ед. счета
ПЕРИОД
Диапазон измерений	6 нс…100 мс
Разрешение	1…2 ед. счета
ОТНОШЕНИЕ ЧАСТОТ А/Е, С/А
Диапазон измерений	10^-7…10¹⁰
ДЛИТЕЛЬНОСТЬ ИМПУЛЬСОВ
Диапазон измерений	3 нс…10 мс
Разрешение	250 пс
КОЭФФИЦИЕНТ ЗАПОЛНЕНИЯ
Диапазон	0,000001…0,999999
ЧИСЛО ИМПУЛЬСОВ (ПОДСЧЕТ СОБЫТИЙ С РУЧНЫМ ЗАПУСКОМ И ОСТАНОВОМ)
Диапазон измерений	0…10¹⁷
ИЗМЕРИТЕЛЬНЫЙ ВХОД
Максимальный входной уровень	350 В (до 440 Гц)
Максимальная чувствительность	10 мВ_^ср.кв (до 50 МГц)
Входной импеданс	1 МОм или 50 Ом
Ручной запуск	Диапазон чувствительности: 10 мВ…10 В_^ср.кв, изменяемая с шагом 3 дБ
Ручной запуск	Уровень запуска: выбирается для большого, среднего и малого коэффициента заполнения, фронт запуска передний или задний
Автоматический запуск	Автоматический запуск от различных амплитуд и форм волнового фронта
Автоматический запуск	Частота: минимум 50 Гц
Контроль сигнала	Графическая шкала отображает уровень входного сигнала с шагом 3 дБ, значение 10 мВ…10 В_{_ср.кв}
Фильтр низких частот	100 кГц
КАНАЛ С (ОПЦИЯ)
ЧАСТОТА
Диапазон измерений	100 МГц…2,7 ГГц
Разрешение	1…2 ед. счета
ОТНОШЕНИЕ ЧАСТОТ С/А
Диапазон измерений	10^-7…10¹⁰
ИЗМЕРИТЕЛЬНЫЙ ВХОД
Входной уровень	20 мВ_ср.кв…12 В_ср.кв (0,1 ГГц…0,3 ГГц)
	10 мВ_ср.кв…12 В_ср.кв (0,3 ГГц…2,5 ГГц)
	20 мВ_ср.кв…12 В_ср.кв (2,5 ГГц…2,7 ГГц)
Входной импеданс	50 Ом, КСВН < 2,5:1
ОПОРНЫЙ ГЕНЕРАТОР
Тип опорного генератора	рубидиевый
Старение: в месяц / в год	< 5x10^-11 / < 2x10^-10
Влияние температуры: 0 °С…50 °С / 20 °С…26 °С	< 3x10^-10 / < 2x10^-11
Кратковременная стабильность: Т = 1 с (девиация Аллана)	5х10^-11
Стабильность: (время прогрева)	< 4x10^-10 (10 мин)
Суммарная погрешность (95%): после калибровки 1 год / 2 года (при рабочей температуре 20 °С…26 °С)	< 2,5x10^-10 / < 5x10^-10
ОБЩИЕ ДАННЫЕ
Время измерения	Одиночный цикл: 0,8 мкс … 20 с (в некоторых функциях до 400 с)
Ручной вход (канал Е)	Используется при измерении отношения А/Е и для внешнего управления / стробирования, цифровое управление до 50 МГц, запуск от ТТЛ уровня
Дисплей	ЖКИ с подсветкой, 10 цифр и экспонента, 11 и 12 цифры при переполнении, графическая шкала отображает уровень или чувствительность вх. сигнала с шагом 3 дБ в диап. 10 мВ … 10 В^ср.кв.
Условия эксплуатации	0 °С…50 °С
Напряжение питания	90 В…264 В_ср.кв., 45…440 Гц
Габаритные размеры	315 × 86 × 395 мм
Масса	5,5 кг

Наименование	Количество
Руководство по эксплуатации	1
Сетевой шнур	1
Частотомер CNT-85R	1
