Назначение модульного логического анализатора TLA7012:
Анализаторы цифровых сигналов TLA7ВВ2, TLA7ВВ3, TLA7ВВ4, TLA7ВС4, TLA7AC2, TLA7AC3, TLA7AC4, PG3 А Mod, PG3ACab, PG3L с базовыми блоками TLA7012 и TLA7016 предназначены для измерения амплитудных и временных параметров цифровых импульсных сигналов и анализа логических состояний микропроцессорных устройств.
Описание модульного логического анализатора TLA7012:

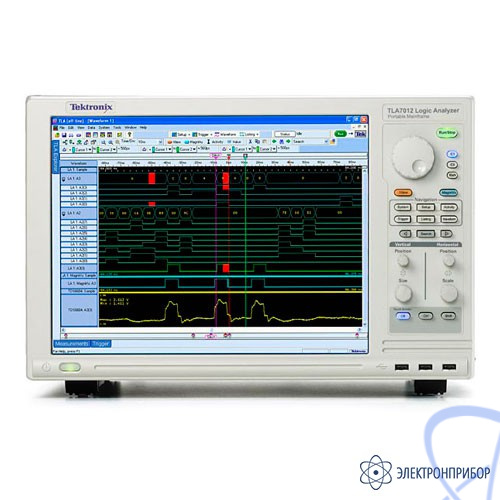

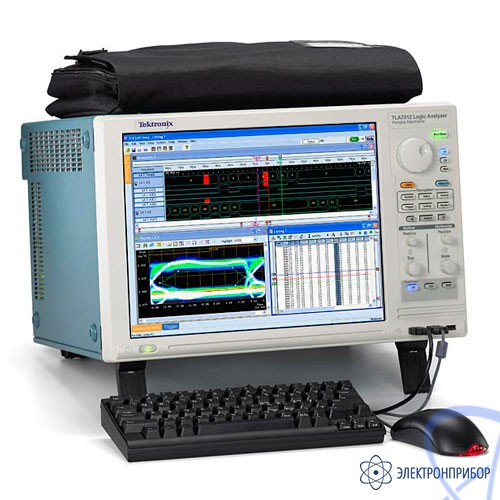

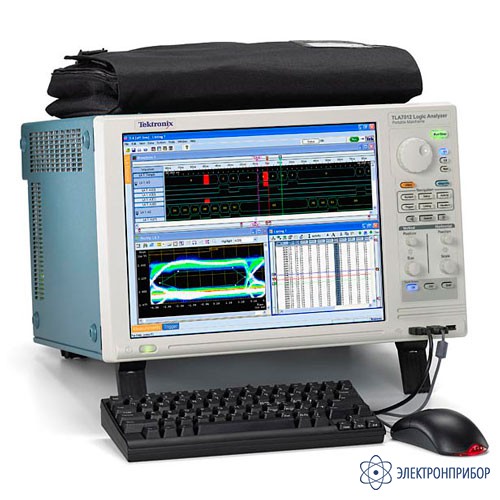

Портативный мейнфрейм TLA7012 для логического анализатора, емкость - 2 модуля (синхронизация до 8 мейнфреймов), удаленное управление и контроль через Ethernet, встроенный ПК: Windows XP, 2 GHz Pentium,1 GB DDR PC 533 MHz (SODIMM), цветной ЖК-дисплей XGA, 38.1 см. Съемный HDD 80 GB, DVD±R/RW, LAN 1G, USB 2.0.
* На данный вид продукции распространяется ограничение по экспортному контролю США.
Особенности модульного логического анализатора TLA7012:
Анализаторы выполнены в виде модулей, встраиваемых в базовые блоки TLA7012 и TLA7016. Модули PG3ACab, PG3L могут также работать с анализаторами цифровых сигналов TLA5201B, TLA5202B, TLA5203B и TLA5204B.

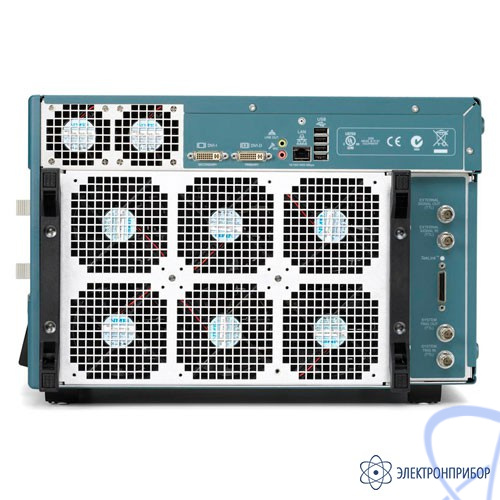

Принцип действия основан на одновременном многоканальном приеме, визуальном наблюдении и анализе цифровых сигналов в реальном времени. Представление измерительной информации осуществляется в форме временных диаграмм, таблиц состояний в различных кодах (двоичных, шестнадцатеричных, ASCII и других видов), гистограмм. Внутренний микропроцессор обеспечивает диалоговое управление, задает режимы функционирования, выводит на внутренний или внешний дисплей изображение сигналов и результаты измерений. Вывод результатов измерений к внешним устройствам производится через порты USB 2.0 (3 порта на передней панели, 4 порта на задней панели) и порт канала LAN. Имеются встроенные средства для совместной работы с осциллографами Tektronix.

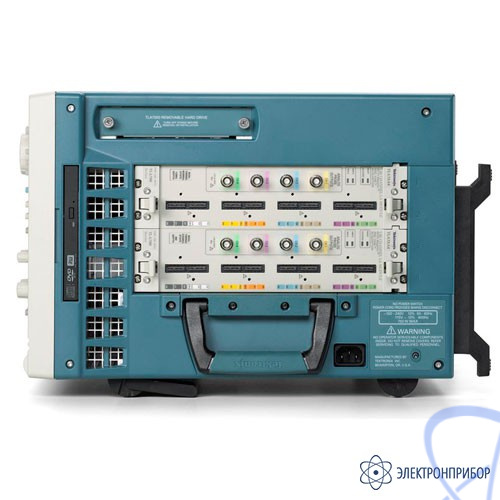

Конструкция представляет собой моноблок в настольном исполнении. Модули устанавливаются в слоты, расположенные сбоку корпуса.
По устойчивости к климатическим и механическим воздействиям анализаторы цифровых сигналов TLA7ВВ2, TLA7ВВ3, TLA7ВВ4, TLA7ВС4, TLA7AC2, TLA7AC3, TLA7AC4, PG3 А Mod, PG3ACab, PG3L с базовыми блоками TLA7012 и TLA7016 соответствуют группе 3 ГОСТ 22261-94 с рабочим диапазоном температур от 5 до 45 °C.
