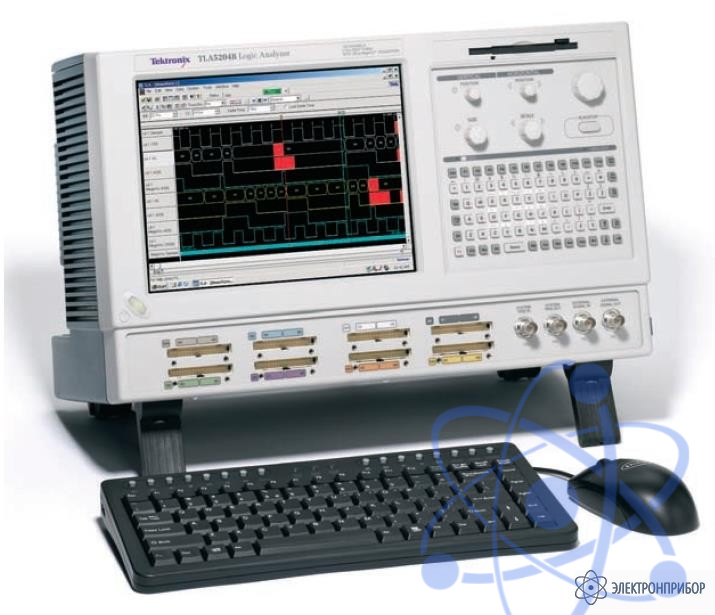

| Измерительные характеристики |
| Число каналов (включая тактовые входы) |
102 канала (включая 4 тактовых и 2 канала разрешения тактирования) |
| Метки времени |
51 бит с разрешением 125 пс, (продолжительность до 3,25 дня) |
| Режимы тактирования/сбора данных |
внутреннее тактирование, внутреннее тактирование с удвоением частоты, внутреннее тактирование с учетверением частоты, внешнее с удвоением частоты, от внешнего источника. Высокоскоростное тактирование с разрешением 125 пс (MagniVu™) доступно на всех моделях |
| Входные характеристики с пробниками P6417, P6418, P6419, P6434 |
| Емкостная нагрузка |
P6418; данные 1,4 пФ, тактовый — 2 пФ
P6419: данные/тактовый — менее 0.7 пФ
P6434 P6417: типич. данные/тактовый 2 пФ |
| Диапазон выбора порогового напряжения |
от –2 В до +4 В с шагом 5 мВ |
| Пресеты |
TTL (1.5 B), CMOS (1.65 B), ECL (–1.3 B), PECL (3.7 B), LVPECL (2.0 B), LVCMOS 1.5 B (0.75 B), LVCMOS 1.8 B (0.9 B), LVCMOS 2.5 B (1.25 B), LVCMOS 3.3 B (1.65 B), LVDS (0 B), определяемые пользователем |
| Выбор порогового напряжения по каналам |
раздельный выбор для каждого тактового канала и канала разрешения тактирования и один ан группу из 16 каналов |
| Точность выбора порогового напряжения |
±100 мВ (вкл. пробник) |
| Диапазон входных напряжений |
Рабочий: от –2.5 B до 5.0 B
Неразрушающий: ±15 B |
| Минимальный входной сигнал |
±250 мВ (P6417, P6418, P6419).±300 мВ (P6434) |
| Минимальная скорость нарастания/спада входного сигнала |
200 мВ/нс (типично) |
| Характеристики синхронного сбора данных (с пробниками P6417, P6418, P6419, P6434) |
| Максимальная скорость синхронного сбора |
235 МГц |
| Максимальная скорость синхронного потока данных |
470 Mb/s |
| Глубина памяти состояний с временными метками (половина/все каналы) |
1 Mb/512 Kb, 4/2 Mb, 16/8 Mb |
| Диапазон выбора времени установления/удержания |
16 нс, может быть сдвинут в область установления по 0 нс [+8, –8] нс, 4 нс [+12, –4] нс, или 8 нс [+16, 0] нс |
| Окно Установления/удержания (все каналы) |
1.5 нс (типично) |
| Минимальная длит. тактового импульса |
1.5 нс (P6434). 1.25 нс (P6417, P6418, P6419) |
| Демультиплексирование каналов |
каналы могут быть демультиплексированы в другие каналы по 8 каналов |
| Характеристики асинхронного сбора данных (с пробниками P6417, P6418, P6419, P6434) |
| Разрешение в режиме MagniVu™ |
25 пс (8 ГГц) |
| Глубина памяти в режиме MagniVu |
16 Kb на канал с настраиваемым положением точки запуска |
| Разрешение в режиме захвата в длинную память (четверть/половина/все каналы) |
от 500 пс/1 нс/2 нс до 50 мс |
| Длина памяти при работе в асинхронном режиме (четверть/половина/все каналы с метками времени и с хранением или без переходов) |
2 Mb/1 Mb/512 Kb, 8/4/2 Mb, 32/16/8 Mb на канал соответственно |
| Длина памяти при работе в асинхронном режиме с хранением глитчей |
половина установленной памяти |
| Разброс между каналами |
1 нс., типично 900 пс |
| Минимальная длительность распознаваемого импульса/глитча (один канал) |
1 нс (P6417, P6418, P6419), 1.25 нс (P6434) |
| Минимальное детектируемое нарушение синхронизации относительно тактового импульса (Setup/Hold Violation) |
250 пс |
| Минимальная длительность распознаваемого события запуска в многоканальном режиме |
период дискретизации плюс рассогласование каналов |
| Характеристика системы запуска |
| Независимые состояния запуска |
16 |
| Максимальное кол-во условий If/then на состояние |
16 |
| Максимальное число событий на условие If/then |
8 |
| Максимальное число действий на условие If/then |
8 |
| Максимальное число событий запуска |
18 (2 счетчик/таймер плюс 16 из др. источников) |
| Число распознавателей слов |
16 |
| Число распознавателей переходов |
16 |
| Число распознавателей переходов |
4 |
| Число счетчиков/таймеров |
2 |
| Типы событий синхронизации |
Слово, группа, канал, переход, диапазон, любое, значение счетчика, значение таймера, сигнал, глитч, нарушение синхронизации относ. такта (setup-and-hold violation), snapshot |
| Типы действий по запуску |
главный запуск, запуск, MagniVu™, сохранить, не хранить, начать сохранение, стоп сохранений, увеличить счетчик, уменьшить счетчик, старт таймера, стоп таймера, переустановить таймер, зафиксировать текущее состояние, перейти к состоянию, установить/очистить сигнал, ничего не делать |
| Скорость последовательных запусков |
от 0 до 500 МГц (2 нс) |
| Диапазон счетчика/таймера |
51 бит каждый (>50 дней при 2 нс) |
| Скорость счетчика |
от 0 до 500 МГц (2 нс) |
| Тактовая частота таймера |
500 МГц (2 нс) |
| Латентность счетчика/таймера |
2 нс |
| Диапазон распознавателей |
Double bounded (м. б. равен ширине любой группы, должен быть сгруппирован в соответствии с заданным порядком по значимости) |
| Временной диапазон установок распознавателей по рассогласованию установления относительно тактового импульса (Setup-and-Hold Violation) |
от 8 нс «до» и до 7.5 нс «после» края тактового импульса с шагом 125 пс |
| Временной диапазон установок распознавателей по рассогласованию удержания относительно тактового импульса (Setup-and-Hold Violation) |
от 7,5 нс «до» и до 8 нс «после» края тактового импульса с шагом 125 пс |
| Положение точки запуска |
любой отсчет данных |
| Положение точки запуска режима MagniVu™ |
MagniVu м. б. установлено от 0% до 60% вокруг MagniVu триггера |
| Контроль хранения (отбор данных) |
общий (условный), по состоянию(старт/стоп), блок, по действию на запуск или переход |
| Характеристики встроенного ПК |
| ОС |
Microsoft Windows 2000 Professional SP3 |
| Процессор |
Intel Celeron 2.0 GHz |
| Чипсет |
Intel 845GV |
| DRAM |
512 MB SDRAM |
| Звук |
16-Bit I/O и микрофонный вход |
| HDD |
80 GB |
| CD-ROM |
встроенный 24/10/24 CD-RW |
| FDD |
3,5" 1.44 MB |
| Органы управления |
| Дисплей на лицевой панели |
Размер: 10.4 дюймов по диагонали
Тип: цветная активная ЖК-матрица с подсветкой
Разрешение: 1024x768
Цвета: 256 тыс. |
| Клавиатура |
встроенная на лицевой панели mini-QWERTY |
| Интерфейсы |
| Порт внешнего дисплея |
Female DB15 SVGA connector |
| Разрешение внешнего дисплея |
до 1600x1200 non-interlaced при 16.8 M цветов |
| LAN Port |
10/100Base-T, RJ-45 |
| Порт внешней клавиатуры |
PS2 mini-DIN |
| Порт внешней мышки |
PS2 mini-DIN |
| Тип порта параллельного интерфейса |
Female DB25 |
| Режимы параллельного интерфейса |
Centronics, EPP (Extended Parallel Port), ECP (Microsoft high-speed mode) |
| Последовательный порт |
Male DB9 |
| Аудио-выход |
stereo minijack |
| Микрофонный вход |
minijack |
| USB Port |
2 порта типа USB 2.0 |
| Поддержка символов |
| Число символов/диапазонов |
неограничено (ограничено только объемом виртуальной памяти доступной на TLA) |
| Поддерживаемые форматы фалов объектов |
IEEE695
OMF 51, OMF 86, OMF 166, OMF 286, OMF 386
COFF
Elf/Dwarf 1 и 2
Elf/Stabs
TSF (если ваш софт для разработки приложений не поддерживает вывод в один из вышеперечисленных форматов TSF (Tektronix symbol file) то поддерживается формат c ASCII. Формат ASCII документирован в руководстве пользователя TLA.) |
| Внешние интерфейсы |
| Выход системного запуска |
срабатывает, когда происходит системный запуск. (TTL-совместимый, заглушка-терминатор 50). BNC разъем |
| Вход системного запуска |
принудительный запуск системы запуска (запускает все модули) (TTL-совместимый, различает передний/задний фронт, снабжен защелкой по заднему фронту compatible, edge-sensitive). BNC разъем |
| Выход внешнего сигнала |
м. б. использован для управления внешней схемой от модуля схемы запуска. (TTL-совместимый, заглушка-терминатор 50 ?) . BNC разъем |
| Вход внешнего сигнала |
м. б. использован, чтобы реализовать подготовку или запуск внешним сигналом любого или всех модулей (TTL-совместимый, чувствительный к уровню). BNC разъем |
| Общие данные |
| Питание |
Напряжение: 90 до 240 VAC при 47 до 63 Гц.
Входной ток: 5 A макс. при 90 VAC.
Потребляемая мощность: 300 Вт максимум |
| Рабочий температурный диапазон |
от +5 до +50 °C |
| Температура хранения |
от –20 до +60 °C |
| Влажность рабочая |
от 20% до 80%; хранения: от 8% до 80% |
| Высота над уровнем моря |
рабочая от –305 м до 3050 м) |
| Безопасность |
UL3111-1, CSA1010.1, EN61010-1, IEC61010-1 |
| Габаритные размеры |
285х438х288 мм |
| Масса |
Нетто (без пробников) 12 кг
Брутто (тип.) 18.5 кг |
