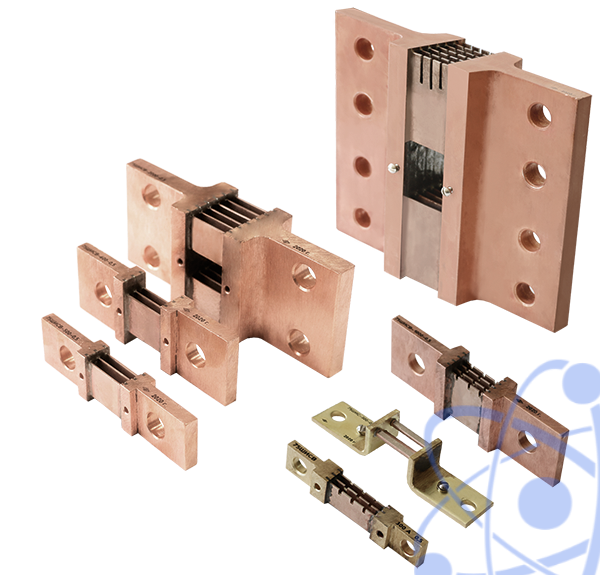

Шунты 75.ШИС, 75.ШИСВ, 75.ШИСВ.1, 60.ШИСВ — Шунты измерительные

Реестр ГСИ РК

до 14.07.2030 г.

Производитель

Электроприбор

Межповерочный интервал

24 мес

Сертификат Реестр ГСИ РК

pdf

Декларация о соответствии (EAC)

pdf

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение

Шунты 75.ШИС, 75.ШИСВ, 75.ШИСВ.1, 60.ШИСВ предназначены для расширения диапазонов измерений показывающих и регистрирующих приборов постоянного тока (амперметров).

Модернизация шунтов (отличие типов шунтов 75.ШИС, 75.ШИСВ, 75.ШИСВ.1, 60.ШИСВ от типов 75ШИС, 75ШИСВ, 75ШИСВ.2, 60ШИСВ.2):

Новое ТУ 26.51.43-244-05763903-2019 на все типы 75.ШИС, 75.ШИСВ, 75.ШИСВ.1, 60.ШИСВ;
Межповерочный интервал увеличен до 2 лет;
Расширен диапазон номинальных значений токов шунтов 60.ШИСВ (с номинальным падением напряжения 60 мВ) до 2,5кА (у типа 60ШИСВ.2 до 15А). В новых ТУ диапазоны измерений 75ШИСВ.2 вводятся в тип 75.ШИСВ, диапазоны 60ШИСВ.2 вводятся в тип 60.ШИСВ;
Рабочий диапазон температур расширен до -50...+60 °С;
В тип 75.ШИСВ с диапазоном 1500 А добавлено исполнение с четырьмя монтажными отверстиями.

Пример оформления заказа

Пример записи обозначения шунта 75.ШИСВ, изготавливаемого для эксплуатации в условиях умеренного климата на номинальный ток 750 А:
Шунт 75.ШИСВ – 750, ТУ 26.51.43-244-05763903-2019

Аналогично для эксплуатации в условиях тропического климата:
Шунт 75.ШИСВ Т3 – 750, ТУ 26.51.43-244-05763903-2019

Аналогично для эксплуатации на морских судах:
Шунт 75.ШИСВ ОМ2– 750, ТУ 26.51.43-244-05763903-2019

Пример записи обозначения шунта 75.ШИСВ с четырьмя монтажными отверстиями:
Шунт 75.ШИСВ с четырьмя монтажными отверстиями – 1500, ТУ 26.51.43-244-05763903-2019

Диапазон измерений		Класс точности	Условия эксплуатации
Номинальный ток	Номинальное напряжение
75.ШИС
А – 20; 30; 50; 75; 100; 150; 200; 300; 500; 3000; 4000; 5000; 6000; 7500	75 мВ	0,5	Температура -50...+60 °С, относительная влажность 98 % при температуре +40 °С. Ударопрочность: ускорение 150 м/с2, частота 10...50 ударов в мин., число ударов - 2000. Вибропрочность: ускорение 30 м/с2, частота 10...120 Гц
60.ШИСВ
А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750; 1000; 1500; 2000; 2500	60 мВ	0,5
75.ШИСВ
А - 1; 1,5; 2; 2,5; 3; 4; 5; 6; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750; 1000;1500; 2000; 2500 75.ШИСВ с диапазоном 1500 А может изготавливаться с двумя или четырьмя монтажными отверстиями	75 мВ	0,5
75.ШИСВ.1
А – 10; 20; 100; 200; 1000; 2000	75 мВ	0,2
Внимание!!! По согласованию с потребителем возможно изготовление шунтов с различными другими значениями номинального тока и сопротивления: Класс точности 0,5 - ток в пределах от 1 А до 7,5 кА, сопротивление от 10 мкОм до 75 мОм; Класс точности 0,2 - ток в пределах от 10 А до 2 кА, сопротивление от 37,5 мкОм до 7,5 мОм.
