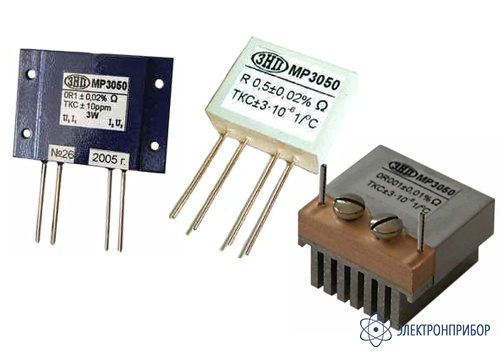

Технические характеристики измерительного резистора низкоомного МР3050:
| Диапазон номинальных значений |
0,001 – 10,0 Ом |
| Точность подгонки к номинальному значению сопротивления, % |
±0,001; ±0,002; ±0,005; ±0,01; ±0,02; ±0,05; ±0,1 |
| Точность калибровки действительного значения сопротивления |
±0,0005% |
| Температурный коэффициент сопротивления, 1ррм/°С |
±3; ±5; ±10 |
| Годовая нестабильность действительного значения сопротивления |
0,001%/год |
| Частотный диапазон |
0-10 кГц , частотные характеристики по согласованию |
| Мощность рассеивания при t=+23°С |
номинальная 1,0 Вт,
максимальная 3,0 Вт; 5,0 Вт с дополнительным радиатором |
| Температурный диапазон применения |
от -10 до +85°С |
| Пробивное напряжение между выводами резистора и корпусом |
500 В |
| Масса |
10 – 20 г |
| Вариант 1 |
0,5 |
15(20)* |
20(15)* |
7 |
2,5 |
2,5 |
25 |
- |
1,0 |
| 1 |
30 |
24 |
6 |
2,5 |
5 |
25 |
- |
1,0 |
| 3 |
30 |
24 |
9 |
5 |
5 |
25 |
- |
1,5 |
| Вариант 2 по постоянному току |
0,5 |
15(20)* |
20(15)* |
7 |
- |
2,5 |
25 |
5(7,5)* |
1,0 |
| 1 |
30 |
24 |
6 |
- |
5 |
25 |
15 |
1,0 |
| 3 |
30 |
24 |
9 |
- |
5 |
25 |
15 |
1,5 |
Вариант 1 с несимметричным расположением выводов Вариант 2 с симметричным расположением выводов |
* - варианты исполнения резисторов 0,5 Вт по отдельному заказу.
По отдельному заказу могут изготавливаться резисторы других конструктивных исполнений на мощности 5–40 Вт, совмещенные с радиаторами. Выпускаются по ТУ 6199-018-16851585-2004.
