Н4-6 — калибратор универсальный

Н4-6 — калибратор универсальный

Н4-6 — калибратор универсальный


Производитель:
Прочие
Межповерочный интервал:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Описание калибратора универсального Н4-6:

Калибратор универсальный Н4-6 - прецизионный прибор, предназначенный для поверки, калибровки и исследований широкой номенклатуры приборов и устройств, как в составе автоматизированных систем (с приборными интерфейсами RS-232C и IEEE 488), так и автономно.

Технические характеристики калибратора универсального Н4-6:

Воспроизведение напряжений постоянного тока
Диапазон до ±1000В
Предел допускаемой основной погрешности, (% от U + % от Uп)
Поддиапазон Uп За 90 дней, t=(tk ± 1)°C За 1 год, t=(23 ± 5)°C За 3 года, t=(23 ± 5)°C
0,2 V 0,0015 + 2,0 мкВ 0,0025 + 2,0 мкВ 0,005 + 2,0 мкВ
2 Va* 0,0015 + 0,0005 0,0025 + 0,001 0,005 + 0,002
2 V 0,0015 + 0,0002 0,0025 + 0,00025 0,005 + 0,0003
20 V 0,001 + 0,00015 0,002 + 0,0002 0,005 + 0,0005
200 V 0,0025 + 0,00025 0,0035 + 0,00035 0,006 + 0,0006
1000 V 0,0025 + 0,0005 0,0035 + 0,0005 0,006 + 0,0012
Воспроизведение напряжений переменного тока синусоидальной формы
До 500 В в диапазоне 0,1 Гц – 20 кГц
До 700 В в диапазоне 0,1 Гц – 10 кГц
Поддиапазон Un Частотный диапазон Предел допускаемой основной погрешности, ±(% от U + % от Un)
За 1 год, t=(23±5)°C За 3 года, t=(23±5)°C
0,2 V 2 V, 20 V 0,1 Гц – 20 кГц 0,015 + 0,0015 + 30 мкВ 0,03 + 0,003 + 30 мкВ
21 - 50 кГц 0,025 + 0,0025 + 35 мкВ 0,04 + 0,004 + 35 мкВ
51 - 100 кГц 0,04 + 0,004 + 40 мкВ 0,055 + 0,0055 + 40 мкВ
200 V 0,1 Гц – 20 кГц 0,025 + 0,0025 0,04 + 0,004
21 - 50 кГц 0,04 + 0,004 0,055 + 0,0055
51 - 100 кГц 0,05 + 0,005 0,065 + 0,0065
1000 V 0,1 Гц – 10 кГц 0,04 + 0,004 0,05 + 0,005
Воспроизведение силы постоянного тока
Диапазон до ±10 А
Поддиапазон Iп Предел допускаемой основной погрешности, ±(% от I + % от Iп)
1 год, t=(23±5)°С 3 года, t=(23±5)°С
0,2 mA 0,005 + 0,002 0,01 + 0,003
2 mA 0,005 + 0,002 0,01 + 0,003
20 mA 0,005 + 0,002 0,01 + 0,003
200 mA 0,008 + 0,002 0,013 + 0,003
2 A 0,01 + 0,004 0,015 + 0,005
10 A 0,03 + 0,02 0,04 + 0,02
Воспроизведение сопротивлений постоянному току в декадных точках от 10 Ом до 10 Мом
Воспроизведение отклонений, в том числе в процентах, от установленного значения воспроизводимого параметра в автоматизированные системы и комплексы многоцелевого назначения на основе приборного интерфейса последовательного типа RS-232С (СТЫК С2-ИС) и КОП (IEEE 488).
Воспроизведение тока синусоидальной формы
До 2 А в диапазоне частот от 0,1 Гц до 10 кГц
До 10 А в диапазоне частот 0,1 Гц – 5 кГц
Поддиапазон Iп Диапазон Предел допускаемой основной погрешности, ±(% от I + % от Iп)
за 1 год, t = (23 ±5)°С, на частотах
0,1 – 1000 Гц 1,1 – 5 кГц 5,1 – 10 кГц
0,2 mA 0,1 нА – 0,2 мА 0,05 + 0,01 0,1 + 0,05 0,5 + 0,25
2 mA 1 нА – 2 мА 0,05 + 0,005 0,08 + 0,01 0,25 + 0,05
20 mA 10 нА – 20 мА 0,05 + 0,005 0,08 + 0,01 0,25 + 0,05
200 mA 100 нА – 200 мА 0,05 + 0,005 0,08 + 0,01 0,25 + 0,05
2 A 1 мкА – 2 А 0,08 + 0,01 0,15 + 0,015 0,5 + 0,05
10 A 10 мкА – 20 А 0,1 + 0,02 0,5 + 0,05 -
При трехгодичном межповерочном интервале погрешность увеличивается на 25%
Воспроизведение сопротивлений постоянному току
Диапазон в декадных точках от 10 Ом до 10 МОм
Номинальное значение сопротивления R Предел допускаемой основной погрешности, %, t = (23±5)°С
1 год 3 года
10 Ом, 100 Ом, 1 кОм, 10 кОм, 100 кОм 0,003 0,005
1 МОм 0,02 0,04
10 МОм 0,03 0,05
Параметр Значение
Общие характеристики
Напряжение питающей сети 220±22 В частотой 48-52 Гц
Мощность, потребляемая
Калибратором Н4-6 не более 70 ВА
Усилителем напряжения не более 150 ВА
Усилителем силы тока не более 150 ВА
Масса
Калибратора не более 8,5 кг
Усилителя напряжения не более 9,8 кг
Усилителя силы тока не более 8,8 кг
Габаритные размеры
Калибратора и усилителя силы тока 368х100х485 мм
Усилителя напряжения 368х115х490 мм
Температура окружающего воздуха от 5 до 40°С
Относительная влажность до 80% при температуре +25°С
tk - температура калибровки
*-поддиапазон "2 Vа " (2 V – активный) допускает нагрузку до 20 мА и реализуется в режиме воспроизведения напряжения постоянного тока с четырёхпроводным выходом (включена кнопка "4 WIRE")

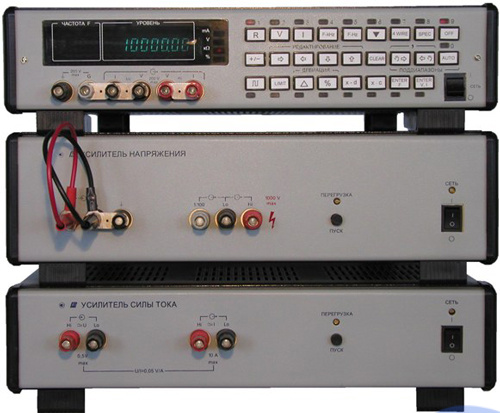

Наименование Количество
1 Калибратор универсальный Н4-6 1
2 Усилитель напряжения 1
3 Усилитель силы тока 1
