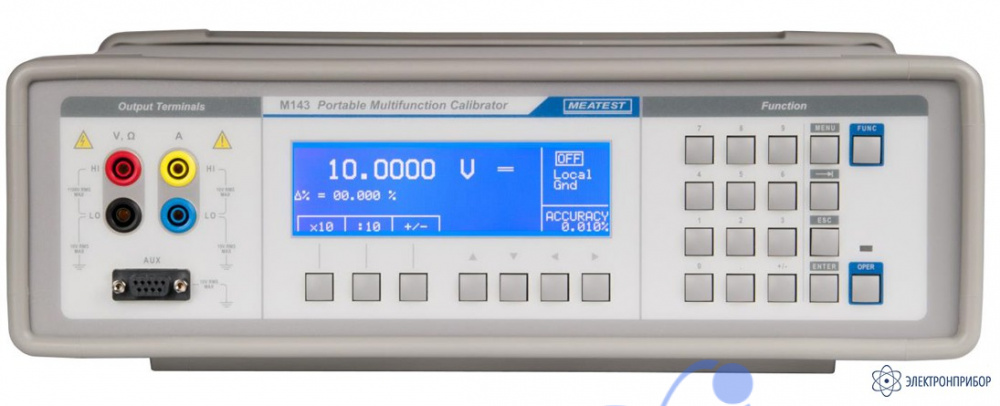

CALIBRO 143 — многофункциональный калибратор

Описание калибратора CALIBRO 143:

M143 —это экономичное решение для калибровки измерителей электрических величин номиналом до 1000 В и 20 А. Базовая погрешность 0,01% по напряжению постоянного тока идеально подходит для калибровки 3,5- и 4,5-разрядных мультиметров. Режим сопротивления основан на восьми резисторах в фиксированном диапазоне от 10 Ом до 100 МОм. Калибратор имеет встроенный режим имитации датчиков температуры, основанных на термопаре. Также калибратор опционально оснащается функцией моделирования РТД. Благодаря своим небольшим размерам и малому весу калибратор можно с легкостью использовать в полевых условиях.

Особенности калибратора CALIBRO 143:

Диапазон напряжения — 0–1000 В DC/AC с точностью 0,01%;

Расширенный диапазон тока — 0–20 A DC/AC с точностью 0,02%;

Возможность калибровки токовых клещей номиналом до 1000 А;

Моделирование термопар в диапазоне — +250…1850 °C;

Внешний Pt1000 датчик для автоматической компенсации температуры холодного спая

Опция моделирования температуры RTD датчиков;

Небольшие габариты, вес 9 кг.

Сравнительная таблица:

CALIBRO 143	CALIBRO 143 set	CALIBRO 143 GPIB
Портативный многофункциональный калибратор. Диапазон напряжения – 0 - 1000 В, тока – 0 – 20 А, погрешность – 70 ppm, вес 5 кг.	Портативный многофункциональный калибратор. Диапазон напряжения – 0 - 1000 В, тока – 0 – 20 А, погрешность – 70 ppm, вес 5 кг. Стандартный комплект поставки + Caliber (ПО для автоматической калибровки измерительных приборов) + Cертификат калибровки производителя	Портативный многофункциональный калибратор. Версия калибратора с интерфейсами RS-232 и GPIB.

Технические характеристики калибратора CALIBRO 143:

Постоянное и синусоидальное напряжение
Суммарный диапазон	От 0,0000 мВ до 1000,00 В DC, от 1,0000 мВ до 1000,00 В AC
Внутренние диапазоны	100 мВ, 1 В, 10 В, 100 В, 1000 В
Разрешение	5,5 разрядов
Частотный диапазон для AC режима	От 1 мВ до 10 В для диапазона от 20 Гц до 2 кГц; 10–1000 В для диапазона от 40 Гц до 1 кГц
Погрешность частоты	0,01%
Разрешение настройки частоты	5,5 разрядов
Несинусоидальное напряжение
Диапазон напряжения	От 1,0000 мВ пик до 10,0000 В пик
Типы форм сигнала	Пилообразный, треугольный, прямоугольный (симметричный), синусоидальный сигнал с ограничением по амплитуде
Частотный диапазон	20,000–80,000 Гц
Погрешность частоты	0,3%
Постоянный и синусоидальный ток
Суммарный диапазон	От 0,000 мкА до 20,000 A DC, от 1,000 мкА до 20,000 A AC
Внутренние диапазоны	200 мкА, 2 мА, 20 мА, 200 мА, 2 A, 20 A
Частотный диапазон для AC режима	20 Гц до 1 кГц
Погрешность частоты	0,01%
Несинусоидальный ток
Диапазон тока	От 100,000 мкА пик до 2,00000 А пик
Типы форм сигнала	Пилообразный, треугольный, прямоугольный (симметричный), синусоидальный сигнал с ограничением по амплитуде
Частотный диапазон	20,000–80,000 Гц
Погрешность частоты	0,01%
Погрешность амплитуды	0,3%
Сопротивление
Количество резисторов	8
Диапазон	От 10 Ом до 100 МОм
Разрешение калибровочного значения	5 разрядов
Макс. испытательное напряжение	50 В эфф. или 0,1 Вт
Тип подключения	Двухпроводное
Имитация температуры датчиков TC/RTD*
Типы термопар	R, S, B, J, T, E, K, N
TП температурный диапазон	–250,0…+1820,0 °C в зависимости от типа
TП компенсационной температуры холодного спая	Фиксированный диапазон –5,0…50,0 °C Автоматически при использовании внешнего датчика температуры
Погрешность TП компенсации	0,2 °C
Типы РТД	Pt 1.385, Pt 1.392, Ni
TC температурный диапазон	–50,0…+850,0 °C в зависимости от типа
Диапазон коэффициент R0	100–1000 Ом
Тип подключения	4-проводное
Температурная шкала/единицы	IPTS68, ITS90/°C, °F
Разрешение установки температуры	0,1 °C/°F
Генерация частоты
Форма сигнала	Прямоугольный (TTL) 5 В пик-пик
Погрешность амплитуды	10%
Сопротивление	50 Ом ± 5%
Частотный диапазон	От 0,100 Гц до 2,00000 МГц
Погрешность частоты	0,01%
Общие характеристики
Диапазон эталонной температуры	(23±2) °C
Относительная влажность	<80% при +30 °C, <70% при +40 °C, <40% при +50 °C
Стандарт безопасности	Соответствует EN/IEC 61010-1:2001
Диапазон температуры работы	+10…+40 °C
Диапазон температуры хранения	–20…+50 °C
Питание от сети	115/230 В, 50/60 Гц
Потребляемая мощность (max)	250 В•А
Габаритные размеры (ШхВхГ)	325х111х316 мм
Вес	9 кг
Интерфейсы	RS-232, (IEEE488 как опция)
Постоянное напряжение
Диапазон	% от значения + % от диапазона	Диапазон	% от значения + % от диапазона	% от значения + % от диапазона
			20–200 Гц	200 Гц до 2 кГц
0,0000–10,0000 мВ	0,05 + 0,10	1,0000–10,0000 мВ	0,2 + 0,25	0,2 + 0,30
10,000–100,000 мВ	0,01 + 0,010	10,000–100,000 мВ	0,1 + 0,05	0,15 + 0,07
0,10000–1,00000 В	0,008 + 0,002	0,10000–1,00000 В	0,05 + 0,005	0,07 + 0,01
1,0000–10,0000 В	0,008 + 0,002	1,0000–10,0000 В	0,05 + 0,005	0,07 + 0,03
10,000–100,000 В	0,015 + 0,004	10,000–100,000 В	0,05 + 0,010	0,07 + 0,03
100,00–1000,00 В	0,018 + 0,004	100,00–1000,00 В	0,07 + 0,020	0,1 + 0,03
Дополнительные параметры
Диапазон	10 мВ	100 мВ	1 В	10 В	100 В	1000 В
THD*	0,05% + 200 мкВ	0,05% + 300 мкВ	0,05%	0,05%	0,10%	0,15%
Максимальный ток на выходе	5 мА	5 мА	10 мА	30 мА	10 мА	2 мА
Максимальный импеданс
Максимальная емкостная нагрузки	500 пФ	500 пФ	500 пФ	500 пФ	300 пФ	150 пФ
Постоянный ток
Диапазон	% от значения + % от диапазона	Диапазон	% от значения + % от диапазона	% от значения + % от диапазона
			20–200 Гц	200 Гц до 1 кГц
0,000–200,000 мкА	0,050 + 0,01	1,000–200,00 мкА	0,25 + 0,010	0,30 + 0,25
0,20000–2,00000 мА	0,025+0,005	0,20000–2,00000 мА	0,10 + 0,010	0,20 + 0,05
2,0000–20,0000 мА	0,015 + 0,003	2,0000–20,0000 мА	0,07 + 0,005	0,20 + 0,05
200,000 мА-2,0000 A	0,015 + 0,005	200,000 мА-2,0000 A	0,10 + 0,005	0,25 + 0,05
2,0000–20,000 A	0,1 + 0,01	2,0000–20,000 A	0,20 + 0,015	0,25 + 0,05
Погрешность имитации температуры
Датчики термопары			Датчики РТД
Тип термопары	Диапазон, °С	Погрешность, °С	Тип датчика	Диапазон, °С	Погрешность, °С
R	–50,0…+1767,0	1,2–2,5	Pt100…Pt200	–200,0…0,0	0,2
S	–50,0…+1767,0	1,5–2,2	Pt100…Pt200	0,0…+850,0	0,1
B	–400,0…+1820,0	1,3–2,7	Pt200…Pt1000	–200,0…0,0	0,1
J	–210,0…+1200,0	0,3–0,9	Pt200…Pt1000	0,0…+850,0	0,1
T	–200,0…+400,0	0,3–0,9	Ni100…Ni200	–60,0…0,0	0,2
E	–250,0...+1000,0	0,2–1,7	Ni100…Ni200	0,0…+300,0	0,1
K	–200,0…+1372,0	0,4–0,8	Ni200…Ni1000	–60,0…0,0	0,1
N	–200,0...+1300,0	0,5–1,3	Ni200…Ni1000	0,0…+300,0	0,1

№	Наименование	CALIBRO 143 set	CALIBRO 143 GPIB	CALIBRO 143
1	Многофункциональный калибратор CALIBRO 143	1	1	1
2	Шнур питания	1	1	1
3	Инструкция	1	1	1
4	Кабель banana-banana чёрный (опция 10)	1	1	1
5	Кабель banana-banana красный (опция 11)	1	1	1
6	Опция 140-90	1	1	1
7	CD - диск	1	1	1
8	Caliber (ПО для автоматической калибровки измерительных приборов)	1	-	-
9	Cертификат калибровки производителя	1	-	-
