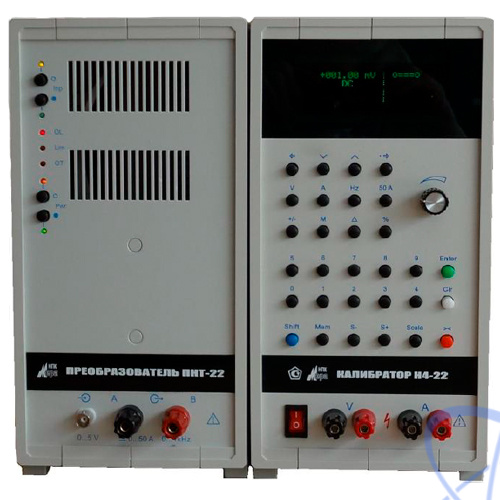

Н4-22 — калибратор универсальный

Н4-22 — калибратор универсальный

Н4-22 — калибратор универсальный


Производитель:
Прочие
Межповерочный интервал:
24 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение калибратора универсального Н4-22:

Калибратор универсальный Н4-22 предназначен для калибровки (поверки) электроизмерительных приборов (аналоговых и цифровых) и устройств автоматики.

Прибор воспроизводит:

  • Напряжения постоянного тока от 10 мкВ до 1000 В;
  • Напряжения переменного тока от 1 мВ до 700 В с частотами в диапазоне от 10 Гц до 100 кГц;
  • Силы постоянного тока от 0.01 мкА до 5 А (до 50 А с блоком ПНТ-22);
  • Силы переменного тока от 10 мкА до 5 А с частотами в диапазоне от 10 Гц до 10 кГц (до 50 А с блоком преобразователя ПНТ-22 до 1 кГц);
  • Силы постоянного и переменного тока с катушкой токовой до 1000 А;
  • Сигналов для проверки устройств ЖД автоматики и сигнализации с амплитудной, фазовой или частотной манипуляцией.

Особенности калибратора универсального Н4-22:

  • Автоматический выбор пределов воспроизведения;
  • Плавное регулирование выходного напряжения, тока и частоты с индикацией абсолютного и относительного отклонения выходного уровня, а также с вычислением абсолютной, относительной и приведенной погрешности проверяемого прибора;
  • Полный набор режимов амплитудной, фазовой и частотной манипуляции напряжения и тока для проверки устройств ЖД автоматики и сигнализации;
  • Цифровая калибровка с возможностью автоматической калибровки;
  • Интерфейс USB и RS-232C;
  • Полная функциональная и электрическая совместимость с калибратором Н4-11.

Технические характеристики калибратора универсального Н4-22:

Параметр Значение
Воспроизведение постоянного напряжения
Предел (Uп) 0,2 В 2 В 20 В 200 В 400 В 1000 В
Диапазон воспроизведения в значениях устанавливаемой шкалы, В ±(000,000 – 220,009) ±(0,22001 – 2,20009) ±(02,20001 – 22,0009) ±(022,001 – 220,009) ±(0220,01 – 0420,00) ±(0420,01 – 1010,00)
Предел допускаемой основной погрешности ±(% от U + % от Uп) 0,02 + 0,005 0,01 + 0,005 0,01 + 0,005 0,02 + 0,005 0,03 + 0,01 0,03 + 0,01
Выходное сопротивление, Ом, не более 0,02 0,02 0,02 0,1 1 1
Максимальный ток нагрузки, мА 100 100 100 50 25 10
Воспроизведение переменного напряжения
Предел (Uп) 0,2 В 2 В 20 В 150 В 300 В 700 В
Диапазон воспроизведения в значениях устанавливаемой шкалы, В 0,00100 – 0,220009 0,22001 – 2,20009 02,20001 – 22,0009 022,001 – 150,009 150,01 – 330,00 330,01 – 720,00
Предел допускаемой основной погрешности ±(% от U + % от Uп) в диапазоне 10 – 20 Гц 0,2 + 0,02 0,2 + 0,02 0,2 + 0,02 0,2 + 0,02 - -
Предел допускаемой основной погрешности ±(% от U + % от Uп) в диапазоне 20 – 40 Гц 0,07 + 0,01 0,05 + 0,01 0,05 + 0,01 0,05 + 0,01 0,1 + 0,03 -
Предел допускаемой основной погрешности ±(% от U + % от Uп) в диапазоне 0,04 – 2,5 кГц 0,05 + 0,01 0,03 + 0,01 0,03 + 0,01 0,05 + 0,01 0,05 + 0,02 0,1 + 0,03
Предел допускаемой основной погрешности ±(% от U + % от Uп) в диапазоне 2,5 – 10 кГц 0,07 + 0,01 0,05 + 0,01 0,05 + 0,01 0,07 + 0,01 0,15 + 0,02 -
Предел допускаемой основной погрешности ±(% от U + % от Uп) в диапазоне 10 – 20 кГц 0,1 + 0,01 0,07 + 0,01 0,07 + 0,01 0,1 + 0,02 0,2 + 0,03 -
Предел допускаемой основной погрешности ±(% от U + % от Uп) в диапазоне 20 – 33 кГц 0,1 + 0,01 0,5 + 0,02 0,5 + 0,02 0,15 + 0,02 0,3 + 0,05 -
Предел допускаемой основной погрешности ±(% от U + % от Uп) в диапазоне 33 – 100 кГц 0,2 + 0,03 0,2 + 0,03 0,2 + 0,03 - - -
Воспроизведение силы постоянного тока
Предел(Iп) 2 мА 20 мА 200 мА 2000 мА 5 А 20 А1 50 А2 1000 А2, 3
Диапазон воспроизведения в значениях устанавливаемой шкалы ±(0,00000 – 2,20009) мА ±(02,2001 – 22,0009) мА ±(02,201 – 220,009) мА ±(0220,01 – 2200,09) мА ±(2,2001 – 5,5000) А ±(00,0000 – 22,0009) А ±(22,001 – 52,000) А А×20
Предел допускаемой основной погрешности ±(% от I + % от Iп) 0,02 + 0,005 0,02 + 0,005 0,02 + 0,005 0,03 + 0,005 0,05 + 0,01 0,25 + 0,025 0,25 + 0,1 0,35 + 0,01
Выходное сопротивление, кОм 1000 100 10 1 0,5 0,1 0,1 -
Максимальное сопротивление нагрузки, Ом 5000 500 50 5 0,5 0,5 0,1 -
Воспроизведение силы переменного тока
Предел (Iп) 2 мА 20 мА 200 мА 2000 мА 5 А 20 А1 50 А2 1000 А2, 3
Диапазон воспроизведения в значениях устанавливаемой шкалы 00,1000 – 2,20009 мА 02,20001 – 22,0009 мА 022,001 – 220,009 мА 0220,01 – 2200,09 мА 2,2001 – 5,5000 А 02,001 – 20,009 А 20,01 – 50,00 А А×20
Предел допускаемой основной погрешности ±(% от I + % от Iп) в диапазоне 10 - 20 Гц 0,2 + 0,02 0,2 + 0,02 0,2 + 0,02 0,2 + 0,02 0,2 + 0,02 0,4 + 0,03 0,4 + 0,1 -
Предел допускаемой основной погрешности ±(% от I + % от Iп) в диапазоне 20 - 1200 Гц 0,1 + 0,01 0,1 + 0,01 0,1 + 0,01 0,1 + 0,01 0,1 + 0,01 0,25 + 0,03 + 1,5•f 0,25 + 0,1 + 1,5•f 0,5 + 0,01
Предел допускаемой основной погрешности ±(% от I + % от Iп) в диапазоне 1,2 - 12 кГц 0,1 + 0,01 + 0,05•f 0,1 + 0,01 + 0,05•f 0,1 + 0,01 + 0,05•f 0,1 + 0,01 + 0,05•f 0,1 + 0,01 + 0,05•f - - -
U и I – установленное значение напряжения и тока, Uп и Iп – конечное значение установленного предела напряжения и тока, f - коэффициент, численно равный установленной частоте в килогерцах.
1 - воспроизведение с помощью преобразователя ПНТ-22;
2 - с помощью токовой катушки (20 витков);
3 - на частоте 50 Гц
Общие характеристики
Наработка на отказ Не менее 15000 ч
Температура окружающего воздуха От 5 до 40 °C
Относительная влажность До 90% при температуре до 25 °C
Напряжение питающей сети 220 ± 22 В с частотой 50 ± 1 Гц
Потребляемая мощность Не более 120 ВА (калибратор) и 250 ВА (блок преобразователя)
Время прогрева Не более 5 минут
Габаритные размеры корпуса 156 х 311 х 259 мм
Масса каждого блока Не более 10 кг
Наименование Количество
1 Калибратор универсальный Н4-22 1
2 Преобразователь ПНТ-22 1
3 Соединитель МЕРА.685631.001 1
4 Соединитель МЕРА.685631.001-01 1
5 Соединитель МЕРА.685631.002 1
6 Соединитель МЕРА.685631.002-01 1
7 Соединитель МЕРА.685631.003 1
8 Соединитель МЕРА.685631.003-01 1
9 Кабель или МЕРА685611.006 1
10 Вставка плавкая ВП2Б-1В 2А 250 В 2
11 Шнур соединительный SCZ-1R 2
12 Соединитель МЕРА.685631.005 1
13 СоединительМЕРА.685631.005-01 1
14 Соединитель МЕРА.685631.004 1
15 Блок нагрузок 1
16 Кабель интерфейса 1
17 Портфель 2
18 Документация к калибратору 1
19 Руководство по эксплуатации часть 1 1
20 Руководство по эксплуатации часть 2 1
21 Формуляр 1
