| Предел Uп |
0,2 В |
2 В |
20 В |
150 В |
600 В |
| Диапазон воспроизведения в значениях устанавливаемой шкалы, В |
0,00100 – 0,20009 |
0,2001 – 2,0009 |
02,001 – 20,009 |
020,01 – 150,09 |
150,1 – 625,0 |
| Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 10 –20 Гц, не более |
0,3 + 0,1 |
0,3 + 0,02 |
0,3 + 0,02 |
0,3 + 0,02 |
- |
| Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 20 –40 Гц, не более |
0,2 + 0,1 |
0,2 + 0,02 |
0,2 + 0,015 |
0,2 + 0,02 |
0,3 + 0,1* |
| Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 0,04 –1,2 кГц, не более |
0,2 + 0,1 |
0,1 + 0,02 |
0,1 + 0,015 |
0,1 + 0,02 |
0,3 + 0,1 |
| Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 1,2 –10 кГц, не более |
0,2 + 0,1 |
0,2 + 0,02 |
0,2 + 0,02 |
0,2 + 0,02 |
- |
| Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 10 –20 кГц, не более |
0,3+ 0,1 |
0,3 + 0,03 |
0,3 + 0,03 |
0,3 + 0,03 |
- |
| Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 10 –20 кГц, не более |
0,5+ 0,1 |
0,5 + 0,05 |
0,5 + 0,05 |
0,5 + 0,05 |
- |
| * - в диапазоне воспроизведения 150,1 – 330 В на частотах ниже 32 Гц |
| Предел Iп |
20 мА |
200 мА |
2000 мА |
20 А* |
50 А* |
| Диапазон воспроизведения в значениях устанавливаемой шкалы |
±(00.000 – 20.009) мА |
±(02.001– 200.09) мА |
±(0200.01 – 2000.9) мА |
±(02.001 – 20.009) А |
±(20.01 – 52.50) А |
| Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от I + % от Iп), не более |
0,1 + 0,01 |
0,1 + 0,01 |
0,1 + 0,01 |
0,25 + 0,025 |
0,25 + 0,1 |
I - установленное значение тока, Iп – конечное значение предела;
f – коэффициент, численно равный установленной частоте в килогерцах;

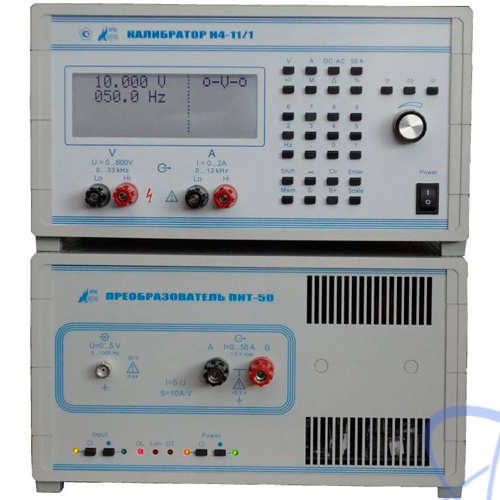

* Воспроизведение с помощью преобразователя ПНТ-50 |
| Предел Iп |
20 мА |
200 мА |
2000 мА |
20 А* |
50 А* |
| Диапазон воспроизведения в значениях устанавливаемой шкалы |
00.100 – 20.009 мА |
02.001 – 200.09 мА |
02.001 – 20.009 мА |
02.001 – 20.009 мА |
20.01 – 52.50 мА |
| Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от I + % от Iп) на частоте 10 –20 Гц, не более |
0,3 + 0,05 |
0,3 + 0,05 |
0,3 + 0,05 |
0,4 + 0,05 |
0,4 + 0,1 |
| Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от I + % от Iп) на частоте 20 –1200 Гц, не более |
0,2 + 0,03 |
0,2 + 0,03 |
0,2 + 0,03 |
0,25 + 0,03 + 1,5 х f |
0,25 + 0,1 + 1,5 х f |
| Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от I + % от Iп) на частоте 1,2 –12 кГц, не более |
0,2 + 0,05 + 0,05 х f |
0,2 + 0,05 + 0,05 х f |
0,2 + 0,05 + 0,05 х f |
- |
- |
I - установленное значение тока, Iп – конечное значение предела;
f – коэффициент, численно равный установленной частоте в килогерцах;
* Воспроизведение с помощью преобразователя ПНТ-50 |
| Номинальный коэффициент передачи |
10 А/В |
| Рабочий диапазон входа |
0 - 5 В |
| Рабочий диапазон частот |
0 - 1 кГц |
| Погрешность коэффициента передачи на постоянном токе |
Не более ±0,15 % |
| Неравномерность частотной характеристики до 1 кГц |
Не более ±2 % |
| Начальный ток на выходе |
Не более ±5 мА |
| Погрешность установки частоты напряжения или тока |
±(0.05 % от F + 0.1 Гц) |
| Среднее время установления выходного уровня |
1 - 3 с |
| Нормирование погрешности |
При T=Tк ±5 °C (Tк – температура калибровки) |
| Дополнительная температурная погрешность на 10 °C |
Во всех режимах не превышает половины основной |
| Температура окружающего воздуха |
От 5 до 40 °C |
| Относительная влажность |
До 90% при температуре до 25 °C |
| Напряжение питающей сети |
220 ± 22 В с частотой 50 ± 1 Гц |
| Потребляемая мощность |
Не более 120 ВА (калибратор) и 250 ВА (блок преобразователя) |
| Время прогрева |
Не более 5 минут |
| Габаритные размеры корпуса |
291 х 156 х 259 мм |
| Масса калибратора |
Не более 8 кг |
| Масса блока преобразователя |
Не более 6 кг |
