Назначение имитатора PD Simulator:
Тестовый имитатор частичных разрядов в высоковольтной изоляции марки «PD Simulator», предназначен для проведения проверки работоспособности диагностической аппаратуры, используемой для регистрации и анализа частичных разрядов в твердой изоляции, возникающих при различных дефектах.
Имитатор может быть использован при проведении практического обучения персонала энергетических предприятий основам диагностики дефектов изоляции высоковольтного электротехнического оборудования, а также для организации обучения студентов высших учебных заведений по специальности «Техника высоких напряжений» в курсах, связанных с изучением физических процессов в твердой изоляции.
В составе имитатора «PD Simulator» реализованы физические модели 6 различных дефектов твердой изоляции:
- Частичные разряды внутри изоляции.
- Частичный разряд типа «плавающий потенциал».
- Поверхностный разряд с земляного потенциала.
- Поверхностный разряд с высоковольтного электрода.
- Коронный разряд с высоковольтного электрода.
- Поверхностный разряд с «земляного электрода».
Дополнительно можно использовать сигнал синхронизации частичных разрядов с фазой питающего напряжения, имеющий амплитуду 4 В.

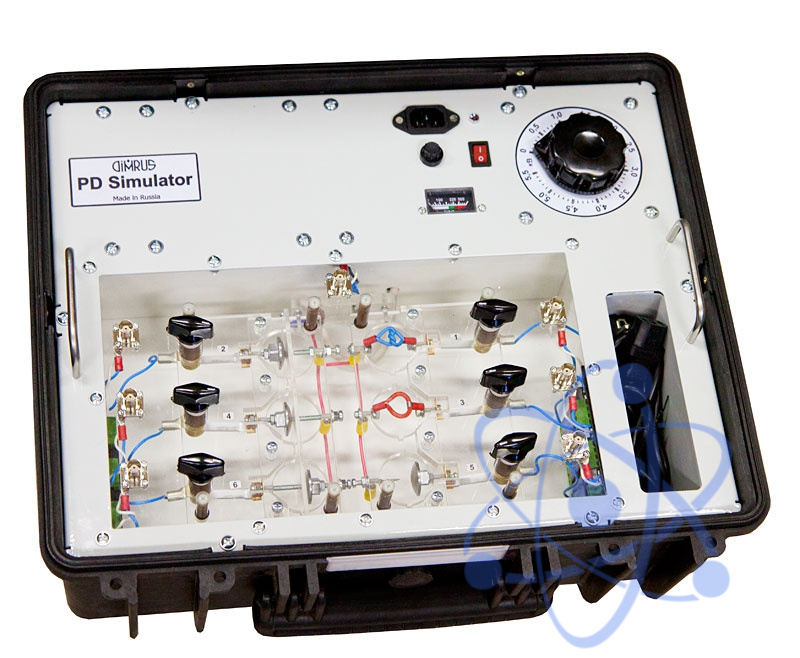

Благодаря наличию прозрачной лицевой защитной панели все модели дефектов хорошо видны. Подключение прибора регистрации частичных разрядов или цифрового осциллографа к моделям дефектов производится при помощи стандартных BNC-разъемов.
Каждая физическая модель дефекта в изоляции может быть подключена к встроенному внутрь имитатора источнику высокого напряжения при помощи разъединителя, управление которым осуществляется переключателями на лицевой панели имитатора. Это позволяет исследовать каждый дефект в изоляции отдельно или совместно, когда необходимо различать отдельные дефекты в общем высокочастотном фоне.
Внутренний регулируемый источник высокого напряжения позволяет плавно изменять напряжение на моделях дефектов, анализировать процессы зажигания и погасания частичных разрядов.
Имитатор дефектов в изоляции высоковольтного оборудования марки «PD Simulator» выполнен в прочном транспортном кейсе, что позволяет использовать его даже в полевых условиях.
