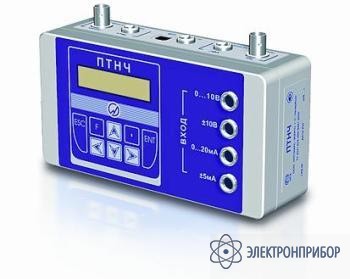

ПТНЧ — преобразователь тока и напряжения в частоту

Производитель

МАРС-ЭНЕРГО

Гарантия

24 мес

Межповерочный интервал

24 мес

Артикул

45028

Сертификат дилера

jpg

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Описание преобразователя тока и напряжения в частоту ПТНЧ:

Преобразователь ПТНЧ используется совместно с приборами Энергомонитор-3.1КМ, а также в составе установок УППУ МЭ-3.1К.

Преобразователи ПТНЧ выпускается в двух вариантах исполнения:

Преобразователь ПТНЧ класс точности 0.02;
Преобразователь ПТНЧ класс точности 0.05.

Назначение преобразователя тока и напряжения в частоту ПТНЧ:

преобразования выходных сигналов измерительных преобразователей напряжения, тока, мощности, имеющих выходной сигнал в виде постоянного напряжения или тока в частоту;
деления частоты входного импульсного сигнала;
определения погрешности счетчиков электрической энергии с импульсным выходом методом сравнения частоты эталонного и поверяемого счетчика.

Особенности преобразователя тока и напряжения в частоту ПТНЧ:

комплектация метрологических лабораторий (в том числе передвижных);
поверка измерительных преобразователей напряжения, тока, мощности, частоты, имеющих выходной сигнал в виде постоянного напряжения или тока;
комплектация установок для поверки счетчиков электрической энергии с импульсным выходом;
деления частоты выходного импульсного сигнала счетчиков электрической энергии.

Преобразователь ПТНЧ выполняет:

преобразование мгновенных значений входных сигналов постоянного тока или напряжения в частоту пропорциональную значениям входного сигнала;
деление входной частоты с заданным коэффициентом деления от 1 до 8192. Частота входного сигнала может лежать в диапазоне от 0,001 Гц до 100 кГц.

Преобразователь ПТНЧ обеспечивает измерение с последующей передачей на персональный компьютер (ПК):

измеренных значений постоянного напряжения и тока;
значения выходной частоты;
измеренного значения отношения частот поверяемого и эталонного счетчика электроэнергии.

Основные технические характеристики преобразователя тока и напряжения в частоту ПТНЧ:

Измеряемые величины	Диапазоны измерений	Пределы и вид допускаемой основной погрешности измерений	Примечание
Значение напряжения постоянного тока (U_DC), В	от 0 до 1.5Uн	приведенная ±0.05%* ±0.02%**	Для входа 0…10 В
	от 0 до ±1.5Uн		Для входа ±10 В
Значение постоянного тока (I_DC), А	от 0 до 1.5Iн	приведенная ±0.05%* ±0.02%**	Для входа 0…20 мA
	от 0 до ±1.5Iн		Для входа ±5 мA
Коэффициент деления частоты входного импульсного напряжения	от 1 до 8192	относительная ±0.003 %	Амплитуда импульсов от 3 до 15 В
			Частота входного сигнала от 0.001 до 100000 Гц
Отношение частот поверяемого и эталонного счетчика электроэнергии	от 0.000001 до 1	относительная ±0.003 %	Амплитуда импульсов от 3 до 15 В
Параметр		Значения
Общие характеристики
Номинальные значения измеряемого напряжения постоянного тока (UнDC), В		+10, ±10
Номинальные значения измеряемого постоянного тока (IнDC), мA		+20, ±5
Потребляемая мощность, не более, ВА		10
Среднее время наработки на отказ То, не менее, час		44000
Температура окружающего воздуха, °С		от +10 до 55
Относительная влажность воздуха, %		до 90 при 30°С
Атмосферное давление, кПа (мм рт. ст.)		от 70 – 106,7 (537 – 800)
Питание		от сети переменного тока 190…264В, 50(±5%) Гц, при коэффициенте несинусоидальности не более 5%, через адаптер питания
Габаритные размеры (длина, ширина, высота),не более, мм		185х110х60
Степень защиты корпуса		IP 40
Масса, не более, кг		0,5

* Для преобразователя ПТНЧ класс точности 0.05.

** Для преобразователя ПТНЧ класс точности 0.02.

Отсутствия знаков *, ** означает, что данное значение действительно для обоих вариантов исполнения: преобразователя ПТНЧ класс точности 0.05 и преобразователя ПТНЧ класс точности 0.02.

№	Наименование	Количество
1.	Преобразователь тока и напряжения в частоту ПТНЧ в выбранном варианте исполнения	1
2.	Адаптер питания от 220 В (UВЫХ = 12В, IВЫХ = 1.2А)	1
3.	Кабель для связи с ПК по сети Ethernet 1Гб (RJ-45)	1
4.	Кабель для связи с Энергомонитором ПТНЧ-ЭМ (4F-4F)	1
5.	Кабель для связи с Измерительными преобразователями ПТНЧ-ИП (4F)	2
6.	Кабель для связи с Энергомонитором ПТНЧ-ЭМ (СР-СР)	1
7.	Кабель Fвх для связи с электросчетчиками (СР)	2
8.	Программное обеспечение «Энергоформа УППУ» (EnfCalibrationRig)	1
9.	Руководство по эксплуатации	1
10.	Методика поверки	1
11.	Упаковка	1

Дополнительная комплектация ПТНЧ:

(Поставляется по отдельному заказу)

№	Наименование	Количество
1.	Пульт формирования импульсов ПФИ	1
2.	Устройство фотосчитывающее УФС-И	1
3.	Устройство фотосчитывающее УФС-Э	1
