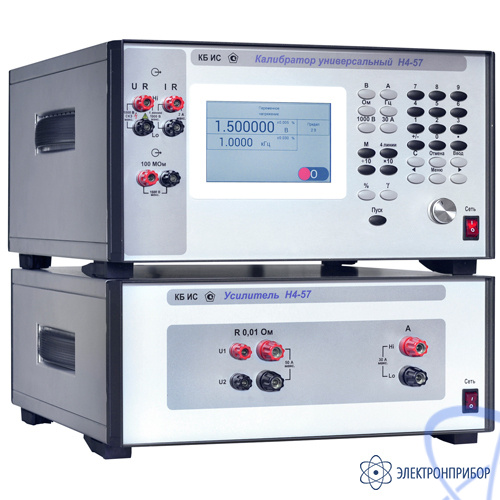

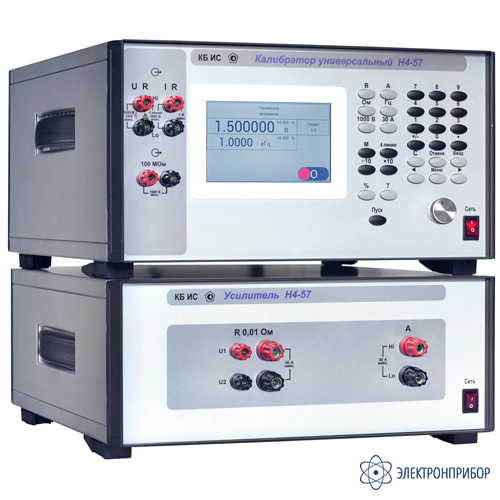

Описание калибратора универсального Н4-57:

Прибор является многофункциональным прецизионным источником калиброванных значений напряжения, силы тока и сопротивления и предназначен для проведения работ по поверке/калибровке средств измерений в метрологических лабораториях. В комплект поставки прибора может входить катушка токовая КТИ-1000/34, предназначенная для расширения диапазона воспроизводимой силы тока до 1000 А.

Прибор обеспечивает:

воспроизведение напряжения постоянного и переменного (синусоидального) тока;
воспроизведение силы постоянного и переменного (синусоидального) тока;
установку частоты сигналов переменного тока;
воспроизведение сопротивления постоянному и переменному току.

Пятидюймовый цветной сенсорный дисплей, дублирующий аппаратную клавиатуру, делает управление прибором более простым, гибким и максимально удобным для поверителя.

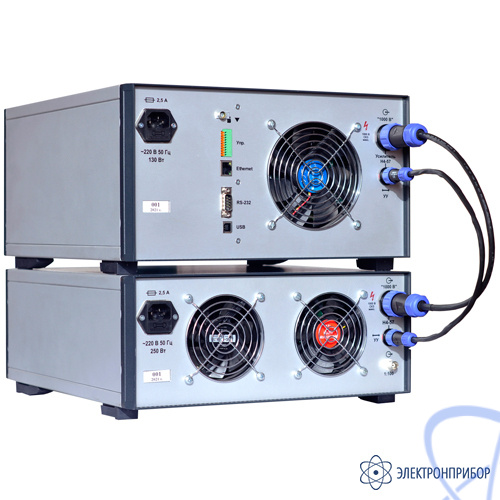

Команды на языке SCPI, передаваемые по аппаратным интерфейсным каналам RS-232, USB и Ethernet, позволяют максимально автоматизировать процесс проведения поверочных и калибровочных работ, при этом интерфейсные каналы RS-232 и Ethernet могут использоваться для управления поверяемыми СИ и получения от них данных. Используя программы поверки, написанные пользователем на языке SCPI и хранящиеся в памяти прибора, калибратор имеет возможность проводить поверку СИ в автоматизированном и даже полностью автоматическом режимах без подключения к внешнему компьютеру, сохраняя результаты поверки в файл во внутренней памяти прибора, вплоть до формирования протокола поверки в формате, совместимом с Excel. Внутренняя память прибора доступна пользователю по интерфейсу USB как «флешка», и по интерфейсу Ethernet по протоколу FTP.

Выходной восьмиразрядный порт позволяет организовать управление внешними устройствами, входящими в состав автоматизированного рабочего места.

Встроенный веб-интерфейс позволяет осуществлять дистанционное управление прибором, не применяя каких-либо специализированных программ.

Калибратор универсальный Н4-57 может заменить такие приборы, как Н4-17, Н4-7, Н4-6.

Технические характеристики калибратора универсального Н4-57:

Диапазоны и пределы основной абсолютной погрешности воспроизведения напряжения постоянного тока
Предел воспроизведения Uп	Диапазон воспроизведения для установленного предела, В		Предел допускаемой основной абсолютной погрешности, ±(% от U + % от Uп)
200 мВ	±(0,0000 — 210,0009) мВ		0,002 + 0,0005
2 В	±(0,210001 — 2,100009)		0,0015 + 0,0002
20 В	±(2,10001 — 21,00009)		0,0015 + 0,0002
200 В	±(21,0001 — 210,0009)		0,002 + 0,00025
1000 В*	±(200,000 — 1100,000)		0,003 + 0,0003
Примечания: U – установленное значение напряжения; Uп – конечное значение предела воспроизведения; * — предел «1000 В» реализуется совместно с усилителем.
Диапазоны и пределы основной абсолютной погрешности воспроизведения напряжения переменного тока
Предел воспроизведения, Uп	Диапазон воспроизведения для установленного предела, В		Частотный диапазон воспроизведения, кГц		Предел допускаемой основной абсолютной погрешности, ±(% от U + % от Uп)
20 мВ	(0,05000 — 21,00009) мВ		от 0,01 до 20 включительно		0,03 + 0,02
			сверх 20 до 50 включительно		0,07 + 0,02
			сверх 50 до 100 включительно		0,11 + 0,04
			сверх 100 до 300 включительно		0,3 + 0,1
			сверх 300 до 500 включительно		0,35 + 0,2
			сверх 500 до 1000		0,65 + 0,25
200 мВ	(21,0001 — 210,0009) мВ		от 0,01 до 20 включительно		0,007 + 0,002
			сверх 20 до 50 включительно		0,02 + 0,002
			сверх 50 до 100 включительно		0,04 + 0,004
			сверх 100 до 300 включительно		0,1 + 0,01
			сверх 300 до 500 включительно		0,2 + 0,02
			сверх 500 до 1000		0,25 + 0,025
2 В	0,210001 — 2,100009		от 0,01 до 20 включительно		0,004 + 0,0004
			сверх 20 до 50 включительно		0,008 + 0,0008
			сверх 50 до 100 включительно		0,01 + 0,001
			сверх 100 до 300 включительно		0,04 + 0,004
			сверх 300 до 500 включительно		0,1 + 0,01
			сверх 500 до 1000		0,2 + 0,02
20 В	2,10001 — 21,00009		от 0,01 до 20 включительно		0,004 + 0,0004
			сверх 20 до 50 включительно		0,008 + 0,0008
			сверх 50 до 100 включительно		0,01 + 0,001
			сверх 100 до 300 включительно		0,04 + 0,004
			сверх 300 до 500 включительно		0,1 + 0,01
			сверх 500 до 1000		0,2 + 0,02
200 В	21,0001 — 210,0009		от 0,01 до 20 включительно		0,005 + 0,0005
			сверх 20 до 50 включительно		0,015 + 0,0015
			сверх 50 до 100		0,025 + 0,0025
1000 В	200,000 — 1020,000		от 0,01 до 10 включительно		0,008 + 0,0008
			сверх 10 до 15 включительно		0,01 + 0,002
			сверх 15 до 30 включительно **		0,02 + 0,002
			сверх 30 до 50 ***		0,1 + 0,01
Примечания: U — установленное значение напряжения; UП — конечное значение предела воспроизведения. * — предел «1000 В» реализуется совместно с усилителем. — диапазон воспроизведения от 200 В до 750 В. * — диапазон воспроизведения от 200 В до 500 В.
Диапазон и основная погрешность в режиме воспроизведения силы постоянного тока
Предел воспроизведения, Iп	Диапазон воспроизведения для установленного предела, мА		Предел допускаемой основной абсолютной погрешности, ±(% от I + % от Iп)
2 мА	±(0,000000 – 2,100009)		0,004 + 0,0004
20 мА	±(2,10001 – 21,00009)		0,004 + 0,0004
200 мА	±(21,0001– 210,0009)		0,004 + 0,0004
2000 мА	±(210,001 – 2100,009)		0,005 + 0,0005
30 А*	±(2,000 – 31,000) А		0,015 + 0,0015
Примечания: I – установленное значение силы тока; Iп – конечное значение предела воспроизведения; * — предел «30 А» реализуется совместно с усилителем.
Диапазон и основная погрешность в режиме воспроизведения силы переменного тока
Предел воспроизведения, Iп	Диапазон воспроизведения для установленного предела, мА		Частотный диапазон, кГц		Предел допускаемой основной абсолютной погрешности, ±(% от I + % от Iп)
2 мА	0,001000 — 2,100009		от 0,01 до 1 включительно		0,015 + 0,0015
			сверх 1 до 12		0,05 + 0,005
20 мА	2,10001 — 21,00009		от 0,01 до 1 включительно		0,015 + 0,0015
			сверх 1 до 12		0,05 + 0,005
200 мА	21,0001 — 210,0009		от 0,01 до 1 включительно		0,015 + 0,0015
			сверх 1 до 12		0,05 + 0,005
2000 мА	210,001 — 2100,009		от 0,01 до 1 включительно		0,015 + 0,0015
			сверх 1 до 12		0,05 + 0,005
30 А*	(02,0000 — 30,0000) А		от 0,01 до 1 включительно		0,03 + 0,003
			сверх 1 до 12		(0,05 + 0,005) ∙ Х
Примечания: I – установленное значение тока; Iп – конечное значение предела воспроизведения; Х – переменная величина, значение которой равно величине установленной частоты в килогерцах; * — предел «30 А» реализуется совместно с усилителем.
Диапазон и основная погрешность в режиме воспроизведения сопротивления
Номинальное значение сопротивления резистора, RНОМ	Допустимые отклонения действительного значения сопротивления от RНОМ,на постоянном токе, ± δ %		Дополнительная погрешность в частотном диапазоне (отклонение действительного значения сопротивления от его значения на постоянном токе), ± δ %
			До 1 кГц включительно	сверх 1 до 5 кГц включительно	сверх 5 до 10 кГц
0,01 Ом*	0,1		0,100	0,50	1,00
1 Ом	0,03		0,005	0,04	0,05
10 Ом	0,02		0,005	0,01	0,02
100 Ом	0,02		0,005	0,01	0,02
1 кОм	0,02		-	-	-
10 кОм	0,02		-	-	-
100 кОм	0,02		-	-	-
1 МОм	0,02		-	-	-
10 МОм	0,05		-	-	-
100 МОм**	0,15		-	-	-
Примечания: RНОМ – номинальное значение воспроизводимого сопротивления; RД – действительное значение предела воспроизведения. * — подключение к резистору через выходные клеммы «0,01 Ом» в усилителе Н4-57. ** — подключение к резистору через выходные клеммы «100 МОм».

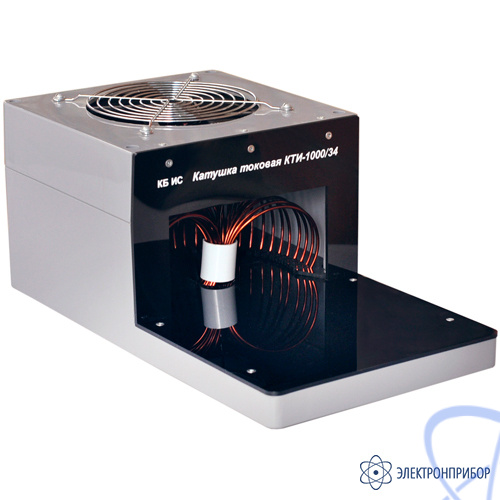

Параметры катушки токовой КТИ-1000/34
Предел воспроизведения силы тока	Диапазон воспроизводимого значения силы тока, А	Диапазоны частоты, Гц	Коэффициент передачи, А/А		Пределы допустимого значения относительной погрешности коэффициента передачи, ±δ, %
Постоянный ток
«1000 А»	от 20 до 1000	-	34		0,5
Переменный ток
«1000 А»	от 20 до 600 включительно	20 — 60 включительно	34		0,5
		сверх 60 - 100			1
	сверх 600 до 1000	20 - 60			0,5

№	Наименование	Количество
1	Калибратор универсальный Н4-57	1
2	Усилитель Н4-57	1
3	Соединитель четырёхпроводный	1
4	Соединитель красный; штырь – U; 4 мм2	1
5	Соединитель черный; штырь – U; 4 мм2	1
6	Соединитель красный; штырь – U; 1,5 мм2	1
7	Соединитель черный; штырь – U; 1,5 мм2	1
8	Кабель соединительный передача высоковольтного напряжения	1
9	Кабель соединительный управление работой усилителя	1
10	Кабель сетевой (совместим с SCZ-1)	2
11	Вставка плавкая ВП2Б-1В 4 А 250 В	2
12	Вставка плавкая ВП2Б-1В 2 А 250 В	2
13	Кабель нуль-модемный RS-232 (гнездо — гнездо) (совместим с — XYC0401.8 M)	1
14	Кабель интерфейсный USB (USB A — USB B (1,8 м) (совместим с — BW1411))	1
15	Кабель интерфейсный Ethernet (ПАТЧ-КОРД UTP, RJ-45 (вилка-вилка), cat.5E, 2 м (совместим с — BW1480))	1
16	Руководство по эксплуатации	1
17	Формуляр	1

Дополнительная комплектация Н4-57:

(Поставляется за отдельную плату)

№	Наименование
1	Катушка токовая КТИ-1000/34 (расширение диапазона воспроизведения силы тока)
2	Источник питания АС 100 — 240 В; DC 12 В, 200 мА
3	Катушка токовая КТИ-1000/34. Паспорт
4	Соединитель красный, U – U; 4 мм²
5	Соединитель чёрный, U – U; 4 мм²
6	Соединитель красный, штырь–штырь; 1,5 мм²
7	Соединитель черный, штырь–штырь; 1,5 мм²
8	Соединитель красный; U – U; 1,5 мм²
9	Соединитель черный; U – U; 1,5 мм²
10	Портфель (465 х 210 х 380 мм) - при эксплуатации — ручной перенос прибора на небольшие расстояния
