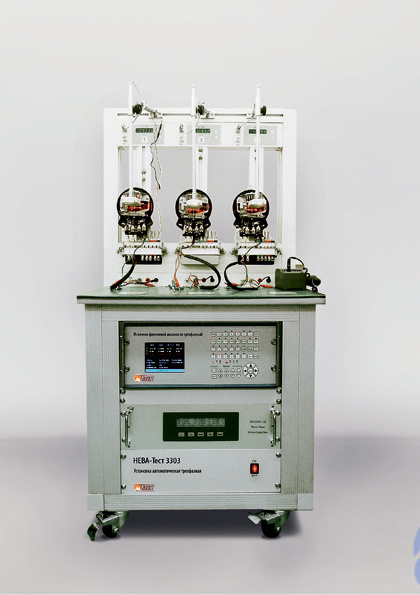

НЕВА-ТЕСТ 3303Л — автоматическая установка для поверки электросчетчиков

Назначение:

Трехфазных и однофазных счетчиков активной, реактивной или активной и реактивной энергии;

Однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности;

Энергетических фазометров и частотомеров;

Вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот.

Особенности:

Определение относительной погрешности;

Определение стандартного отклонения (S) при определении погрешности;

Проверка отсутствия самохода;

Проверка стартового тока;

Проверка постоянной счётчика;

Проверка счётного механизма;

Определение погрешностей при смене чередования фаз;

Определение дополнительных погрешностей при изменении напряжения и частоты сети;

Определение дополнительных погрешностей при наличии гармоник в цепях тока и напряжения;

Определение дополнительных погрешностей при несимметрии нагрузки;

Определение дополнительных погрешностей при небалансе фазных напряжений.

Характеристики:

Наименование параметра	Значение параметра
Диапазон регулирования тока	3×(0,01…120) A
Диапазон регулирования напряжения (Uном =3х220 В)	3×(1…300) В
Выходная мощность, на фазу: В цепи тока В цепи напряжения	100 В•А 50 В•А
Несинусоидальность сигналов тока и напряжения при максимальной нагрузке, не более	0,5 %
Диапазон регулирования фазы Точность установки угла сдвига фаз	0…360 град ±0,1 град
Диапазон регулирования частоты Точность установки частоты	45-65 Гц 0,05 Гц
Задаваемые гармоники	2…31
Погрешность установки: -тока -напряжения	± 0,5 % ± 0,5 %
Нестабильность установленных значений за 120 с: -тока -напряжения -мощности	± 0,05 % ± 0,05 % ± 0,05 %
Пределы допускаемой относительной погрешности образцового счетчика HY-5303C, в диапазоне напряжений 3×(40…480)В токов 3×(0,01…120)A при измерении активной энергии, не более при измерении реактивной энергии, не более	0,05 - 0,1 % ± 0,05 - ± 0,1 % ± 0,1 - ± 0,2 %
Количество одновременно проверяемых счётчиков	1…3 шт.
Диапазон рабочих температур	23 ± 3 ºС
Напряжение питающей сети	3×220/240 В ± 10%
Частота питающей сети	50 или 60 Гц
Потребляемая мощность, не более	500 В?А
Габаритные размеры (длина; ширина; высота)!	800 х 600 х 1340 мм
Масса	110 кг
