Описание автотрансформатора ЛАТР SUNTEK GRAY 5000 ВА (20А, 0-300В):
SUNTEK GRAY 5000 ВА — это мощный однофазный ЛАТР для плавной регулировки напряжения от 0 до 300 В под нагрузкой, рассчитанный на ток до 20 А. Используется при работе с энергоёмким оборудованием: промышленными нагрузками, испытательными стендами, источниками тепла и силовыми блоками.
Подходит для задач, где необходимы:
- нестандартное регулируемое напряжение;
- стабильность под высокой нагрузкой;
- визуальный и цифровой контроль параметров в реальном времени.
Что важно знать о токе и PF
PF (коэффициент мощности) — отражает эффективность потребления.
При PF < 1, особенно на индуктивных нагрузках (моторы, трансформаторы), ток может быть выше ожидаемого.
PF = 1 → 5 кВт = ~20 А на 220 В.
PF = 0,7 → 5 кВт = ~32,4 А, что превышает предел устройства
Поэтому:
- рекомендуемая активная нагрузка — до 3,5–4 кВт;
- индуктивную нагрузку подключать только через клеммы и с запасом;
- следите за током на дисплее, а не только за напряжением.
Пример расчёта
Нагрузка: лабораторный сварочный блок, 3000 Вт, используется при напряжении 220В, PF = 0,65
→ Полная мощность: 3000 / 0,65 ≈ 4600 ВА.
→ Ток: 4600 / 220 ≈ 20,9 А.
Подключать через клеммы.
Не использовать розетку.
Особенности конструкции и подключения автотрансформатора ЛАТР SUNTEK GRAY 5000 ВА (20А, 0-300В):
Модель SUNTEK GRAY 5000 ВА оборудована двумя вариантами подключения нагрузки:
- розетка на корпусе — для подключения потребителей с током до 10 А;
- клеммная колодка — для силовых подключений, током до 20 А (рекомендуется для нагрузок от 2 кВт и выше).
Важно: при подключении мощной нагрузки через обычную розетку возможен перегрев и выход из строя. Для токов свыше 10 А обязательно использовать клеммную колодку.
Дополнительно:
- автоматический выключатель встроен в корпус;

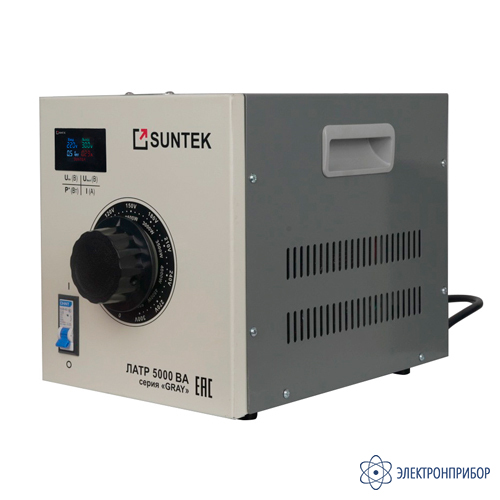

- фронтальная панель: ЖК-дисплей, ручка регулировки, автомат, розетка, клеммы — всё на виду и доступно;
- корпус: металлический, с вентиляцией и двумя боковыми ручками для переноса;
- поставка: полностью готов к подключению.
Цифровая индикация автотрансформатора ЛАТР SUNTEK GRAY 5000 ВА (20А, 0-300В):
ЖК-дисплей показывает:
- входное напряжение;
- выходное напряжение;
- силу тока;
- коэффициент мощности (PF).
Цветовая схема: синий — вход, зелёный — выход, красный — ток, белый — PF.
Области применения автотрансформатора ЛАТР SUNTEK GRAY 5000 ВА (20А, 0-300В):
- испытания и настройка промышленного оборудования;
- регулируемая подача мощности на стенды, ТЭНы, двигатели;
- тестирование в условиях нестабильного напряжения;
- отладка и лабораторная работа с блоками питания;
- работа с трансформаторными системами и силовыми модулями.
Преимущества автотрансформатора ЛАТР SUNTEK GRAY 5000 ВА (20А, 0-300В):
- высокая допустимая нагрузка (до 20 А);
- два способа подключения: розетка + клеммы;
- индикация всех ключевых параметров;
- защита от перегрузки (автомат);
- компактный корпус при высокой мощности;
- подходит для лабораторий и промышленных задач.
