Назначение регулятора напряжения в комплекте с ПО E-TransformerTest CT ЛАТР-АИТ
Регулятор напряжения ЛАТР-АИТ является составным блоком автоматизированного источника переменного тока с диапазоном выходного тока 0,5–5000 А МАРС-АИТ и предназначен для работы с нагрузочными трансформаторами тока НТ-ИТ5000 или НТ-ИТ3000.
МАРС-АИТ предназначен для работы как автономно в качестве источника тока, так и в составе комплекта оборудования для поверки/калибровки измерительных трансформаторов тока (ИТТ):
- традиционных по ГОСТ 7746;
- маломощных по ГОСТ Р 59408-2021 (МЭК 61869-10:2017) с аналоговым выходным сигналом (1 мВ ... 10 В LPСT);
- электронных по IEC 61869-8 с цифровым интерфейсом по IEC 61869-9 (цифровой поток данных по МЭК 61850-9-2LE).
Применяется в метрологических лабораториях и службах заводов-изготовителей трансформаторов, органов Росстандарта, предприятий электроэнергетики и промышленности. МАРС-АИТ может применяться как в лабораторных условиях, так и на местах установки ИТТ.

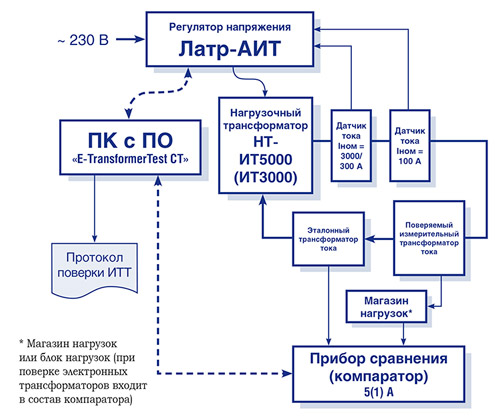

Рис. 1. Типовая схема применения МАРС-АИТ в составе поверочной установки в режиме поверки ИТТ
Описание регулятора напряжения в комплекте с ПО E-TransformerTest CT ЛАТР-АИТ

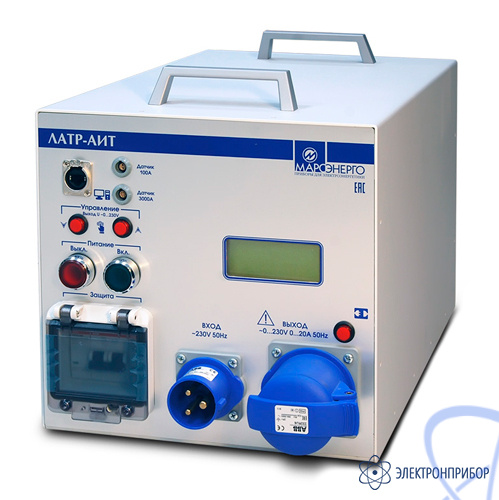

Конструктивно блок ЛАТР- АИТ представляет собой прямоугольный металлический корпус, на лицевой панели которого расположены органы управления, индикация и разъёмы коммутации. На передней панели расположена клемма заземления, а также аварийная кнопка, предназначенная для экстренного и быстрого отключения от питающей его сети в случае нештатных ситуаций.
Плата управления, в состав которой входят микроконтроллер, микросхемы интерфейсов Ethernet, датчики тока, а также схемы управления шаговым двигателем и реле, обеспечивает управление работой источника МАРС-АИТ и выполняет:
- выработку сигналов для реле;
- сохранение результатов в энергонезависимой памяти источника;
- обмен с ПК;
- вывод результатов на дисплей;
- прием команд от кнопочной клавиатуры. Кнопки увеличения/уменьшения выходного напряжения установлены на лицевую панель и соединены с платой управления.
Для уменьшения потребляемого тока (компенсации реактивной составляющей тока) используются встроенные компенсирующие конденсаторы, подключаемые реле под управлением ВПО.
Для поверки измерительных ТТ на малых значениях тока между блоками ЛАТР- АИТ и НТ-ИТ5000 автоматически включается Блок резисторов, понижающих выходные токи.
