Назначение киловольтметра КВМ:
Киловольтметр КВМ — предназначен для измерения постоянного и синусоидального переменного напряжения (с частотой от 50±5 до 400±10 Гц) в диапазоне от 0,5 до 315 кВ.
Описание киловольтметра КВМ:
Особенностью киловольтметра КВМ является наличие гальванической развязки на основе оптоволоконного кабеля, которая обеспечивает безопасность получения информации с киловольтметром.
Киловольтметр КВМ позволяет отображать действующее, амплитудное или среднее напряжение, а так же дозволяет записывать переходной процесс. Киловольтметр представляет простой эргономический прибор, безопасный и удобный в эксплуатации переносной моноблок.
Особенности киловольтметра КВМ:
- диапазон измерений напряжения постоянного тока от 0,5 до 315 кВ в зависимости от исполнения;
- диапазон измерений напряжения переменного тока от 0,5 до 225 кВ в зависимости от исполнения;
- погрешность измерения относительная во всем диапазоне и равна 0,25 или 0,5 в зависимости от исполнения;
- киловольтметр выполнен в едином блоке.

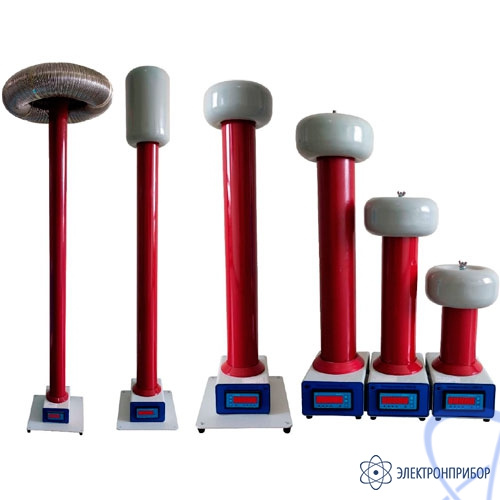

Варианты исполнения киловольтметра КВМ:
- КВМ-25 (кл.т.0,5) - с измерением действующих значения постоянного тока до 35 кВ, переменного тока до 25 кВ, погрешностью ±0,5;
- КВМ-25 (кл.т.0,25) - с измерением действующих значения постоянного тока до 35 кВ, переменного тока до 25 кВ, погрешностью ±0,25;
- КВМ-50 (кл.т.0,5) - с измерением действующих значения постоянного тока до 70 кВ, переменного тока до 50 кВ, погрешностью ±0,5;
- КВМ-50 (кл.т.0,25) - с измерением действующих значения постоянного тока до 70 кВ, переменного тока до 50 кВ, погрешностью ±0,25;
- КВМ-75 (кл.т.0,5) - с измерением действующих значения постоянного тока до 105 кВ, переменного тока до 75 кВ, погрешностью ±0,5;
- КВМ-75 (кл.т.0,25) - с измерением действующих значения постоянного тока до 105 кВ, переменного тока до 75 кВ, погрешностью ±0,25;
- КВМ-100 (кл.т.0,5) - с измерением действующих значения постоянного тока до 140 кВ, переменного тока до 100 кВ, погрешностью ±0,5;
- КВМ-100 (кл.т.0,25) - с измерением действующих значения постоянного тока до 140 кВ, переменного тока до 100 кВ, погрешностью ±0,25;
- КВМ-125 (кл.т.0,5) - с измерением действующих значения постоянного тока до 160 кВ, переменного тока до 125 кВ, погрешностью ±0,5;
- КВМ-125 (кл.т.0,25) - с измерением действующих значения постоянного тока до 160 кВ, переменного тока до 125 кВ, погрешностью ±0,25;
- КВМ-150 (кл.т.0,5) - с измерением действующих значения постоянного тока до 210 кВ, переменного тока до 150 кВ, погрешностью ±0,5;
- КВМ-150 (кл.т.0,25) - с измерением действующих значения постоянного тока до 210 кВ, переменного тока до 150 кВ, погрешностью ±0,25;
- КВМ-220 (кл.т.0,5) - с измерением действующих значения постоянного тока до 315 кВ, переменного тока до 225 кВ, погрешностью ±0,5.
