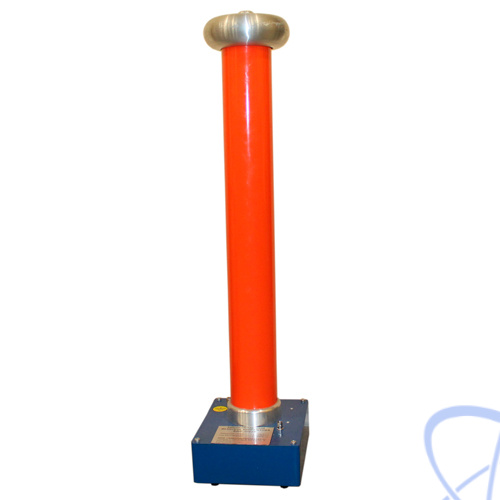

ВДН-100кВ — делитель напряжения высоковольтный


Производитель
Гарантия
12 мес
Межповерочный интервал
24 мес
Артикул
57363
Оригинальный прибор

Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Назначение делителя напряжения высоковольтного ВДН-100кВ:

Высоковольтные делители напряжения ВДН-100кВ предназначены для использования в качестве масштабного преобразователя высоких напряжений постоянного тока и переменного тока промышленной частоты в сетях электроэнергетических объектов и в высоковольтных лабораториях при проведении испытаний.

Описание делителя напряжения высоковольтного ВДН-100кВ:

Высоковольтные делители напряжения ВДН-100кВ собраны по схеме резистивно-емкостного масштабного преобразователя. Корпуса делителей состоят из диэлектрических материалов. Охлаждение элементов делителей осуществляется с помощью отверстий, находящихся в основании и в верхней крышке корпуса.

Технические характеристики делителя напряжения высоковольтного ВДН-100кВ:

Параметр Значение
Технические характеристики блока высокого напряжения
Диапазон измеряемых напряжений переменного тока частоты 50 Гц (действующее значение), кВ 1 - 100
Диапазон измеряемых напряжений постоянного тока, кВ 1 - 100
Коэффициент деления 1000:1
Входное сопротивление высоковольтного плеча, МОм 1200
Предел допустимой приведенной основной погрешности измерения напряжения постоянного тока, не более ±3%
Предел допустимой приведенной основной погрешности измерения напряжения переменного тока, не более ±3%
Габаритные размеры высоковольтного блока, мм 200*200*810
Масса высоковольтного блока, кг, не более 4,2
Рабочие условия эксплуатации
Диапазон рабочих температур, °С От +10 до +35
Относительная влажность воздуха при 25 °С, %, не более 80
Атмосферное давление, кПа 84-106,7
Наименование Количество
1 Высоковольтный делитель напряжения ВДН-100кВ 1
2 Кабель соединительный коаксиальный длина 3 м 1
3 Провод заземления длина 3 м 1
4 Руководство по эксплуатации 1
5 Паспорт 1
6 Транспортная тара 1
