Назначение киловольтметра СКВ-40:
Цифровой киловольтметр СКВ-40 предназначен для измерений напряжений постоянного тока, действующих и амплитудных значений напряжений переменного тока. Прибор может применяться для поверки измерительных трансформаторов напряжения, контроля и измерения сигналов при производстве и учете электроэнергии.

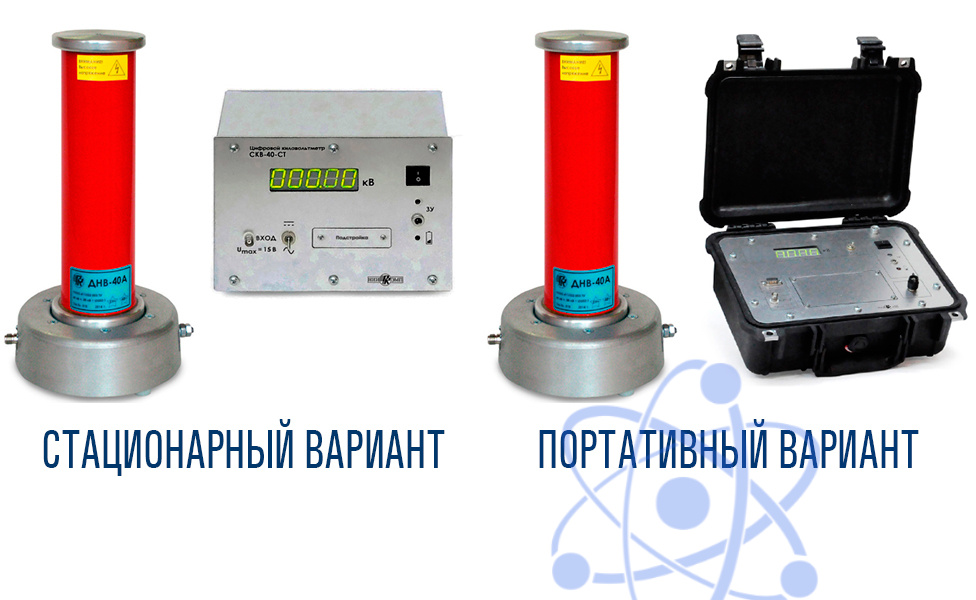

Цифровой киловольтметр СКВ-40 выпускается в четырех вариантах исполнения, которые отличаются характеристиками погрешности, размещением органов управления и внешним видом:
- СКВ-40-П-0,25 - портативный киловольтметр, погрешность 0,25%;
- СКВ-40-П-0,5 - портативный киловольтметр, погрешность 0,5%;
- СКВ-40-СТ-0,25 - стационарный киловольтметр, погрешность 0,25%;
- СКВ-40-СТ-0,5 - стационарный иловольтметр, погрешность 0,5%.
Связь киловольтметров с внешними устройствами осуществляется через стандартный интерфейс RS-485.
Описание цифрового киловольтметра СКВ-40:
Конструктивно киловольтметры состоят из высоковольтного частотнокомпенсированного резистивно-емкостного делителя напряжений высоковольтного (ДНВ) и блока измерительного (БИ).
Принцип работы киловольтметров состоит в преобразовании высокого напряжения постоянного тока или напряжения переменного тока промышленной частоты 50 Гц на входе делителя в низкое напряжение на его выходе с постоянным коэффициентом преобразования с постоянным коэффициентом преобразования 2500:1 и измерении выходного напряжения делителя блоком измерительным.
ДНВ состоит из высоковольтного плеча, заполненного кремниевым наполнителем, в электроизоляционном корпусе, высоковольтного электрода и экрана для некоронирующего подключения к источнику высокого напряжения, низковольтного плеча, конструктивно выполненного в виде основания делителя в металлическом корпусе.
БИ осуществляет измерения напряжений постоянного или переменного тока по соответствующим каналам и отображение результатов измерений на светодиодном индикаторе.
