ДН-750пт — делитель для поверки трансформаторов напряжения с электронными блоками коррекции

Производитель

Межповерочный интервал

12 мес

Артикул

48249

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение делителя напряжения составного ДН-750пт:

Делители напряжения составные ДН-750пт (далее по тексту - делители) предназначены для масштабного преобразования высоких фазных напряжений в напряжения для передачи сигналов информации на входы низковольтных измерительных приборов.

Описание делителя напряжения составного ДН-750пт:

Принцип действия делителей основан на методе емкостно-омического деления высокого напряжения.

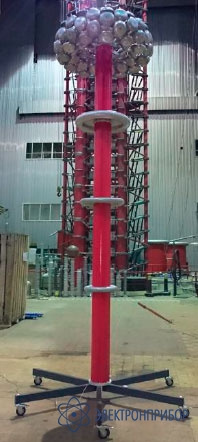

Делители ДН-750пт состоят из четырех модулей высоковольтного преобразователя, опоры, электростатических экранов и блока коррекции БК-1. Каждый модуль преобразователя представляет собой диэлектрический корпус с металлическими фланцами, в который помещены резистивно-емкостные сборки. Во фланцах предусмотрены отверстия для охлаждения резистивно-емкостных сборок. В плече низкого напряжения преобразователя установлен разрядник для защиты от перенапряжений.

Блок коррекции представляет собой электронный прибор в металлическом корпусе, на передней панели которого расположены органы управления и индикации, а на задней панели - разъем сетевого питания, входные клеммы для получения сигнала от преобразователя и выходные клеммы для передачи сигнала на входы низковольтных измерительных приборов.

Технические характеристики делителя напряжения составного ДН-750пт:

Параметр	Значение
Номинальные первичные напряжения, кВ	330/√3 500/√3 750/√3
Номинальное вторичное напряжение, В	100/√3
Номинальная частота переменного тока, Гц	50
Диапазоны преобразований напряжения переменного тока, кВ - для 330/√3 - для 500/√3 - для 750/√3	от 150 до 230 от 230 до 350 от 350 до 525
Номинальные коэффициенты масштабного преобразования - для 330/√3 - для 500/√3 - для 750/√3	3300 5000 7500
Пределы допускаемой относительной основной погрешности коэффициентов масштабного преобразования,%	± 0,05
Пределы допускаемой основной абсолютной погрешности угла фазового сдвига, …´	± 2,0
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности	0,5δ
Диапазон преобразования напряжения переменного тока, кВ	от 10 до 500
Номинальная частота переменного тока, Гц	50
Диапазон вторичных напряжений, В	от 2 до 100
Номинальный коэффициент масштабного преобразования	5000
Пределы допускаемой относительной основной погрешности коэффициентов масштабного преобразования,%	± 1,0
Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности	0,5δ
Параметры электрического питания блока коррекции: - Напряжения переменного тока, В - Частота переменного тока, Гц	220±22 50±1
Потребляемая мощность блока коррекции БК-1, В·А, не более	30
Габаритные размеры средства измерений, мм, не более Блока коррекции БК-1: Делителя:	110 х 280 х 280 4800 х 1300 х 2000
Масса, кг, не более: - Блока коррекции - Делителя	3 160
Нормальные условия применения: - Температура окружающей среды, оС - Относительная влажность, % - Атмосферное давление, кПа	от +15 до +25 от 30 до 80 от 84 до 106
Условия эксплуатации: - Температура окружающей среды, оС - Относительная влажность, % - Атмосферное давление, кПа	от +5 до +40 от 30 до 80 от 84 до 106
Средний срок службы, лет	8 7000
Средняя наработка на отказ, ч, не менее	7000

№	Наименование	Количество
1	Делитель напряжения составной ДН-750пт	1
2	Блок коррекции	1
3	Кабель измерительный	1
4	Руководство по эксплуатации	1
5	Методика поверки	1

ДН-750пт — делитель для поверки трансформаторов напряжения с электронными блоками коррекции
