Назначение высоковольтного делителя напряжения ДНВ-80А:
Делитель напряжений высоковольтный импульсный ДНВ-80А предназначен для преобразования уровня амплитуды напряжения постоянного (до 80 кВ) тока и переменного (до 60 кВ) тока до уровня, безопасного для последующей обработки, хранения, передачи или дальнейших преобразований измерительного сигнала.
ДНВ-80А может использоваться для контроля и регулировки высоковольтных цепей энергоустановок, радиотехнических устройств, электрофизических и рентгеновских установок и т.д.

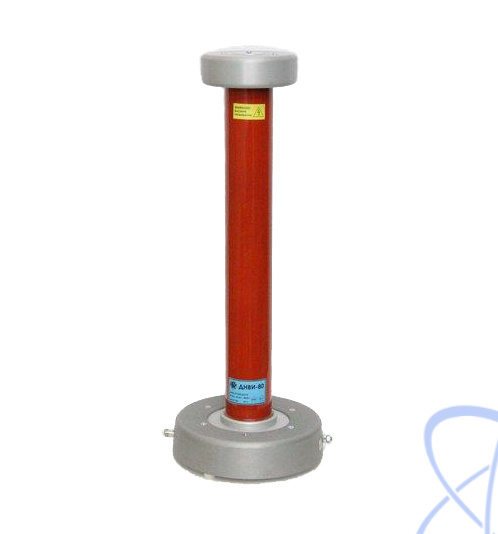

Описание высоковольтного делителя напряжения ДНВ-80А:
Конструктивно делители напряжений состоят из высоковольтного и низковольтного плеч. Высоковольтное плечо делителей напряжений собрано из секций последовательно соединенных резисторов, шунтированных электрическими цепями из последовательно соединенных конденсаторов и резисторов, и заполнено кремниевым наполнителем в электроизоляционном корпусе. Низковольтное плечо выполнено в виде основания делителя в металлическом корпусе из стали.
Для подключения к источнику высокого напряжения в делителях напряжения предусмотрен высоковольтный электрод. Для подключения к средствам измерений (осциллографу, вольтметру и другим) в делителях напряжений предусмотрен кабель соединительный, состоящий из коаксиального кабеля RG-59 (для ДНВ-80И) и коаксиального кабеля RG-214 и фильтра низких частот (для ДНВ-80А).
Делители имеют модификации: ДНВ-80А и ДНВ-80И, отличающиеся диапазоном рабочих частот и конструкцией соединительного кабеля. Принцип действия делителей напряжений заключается в масштабировании входного напряжения.
