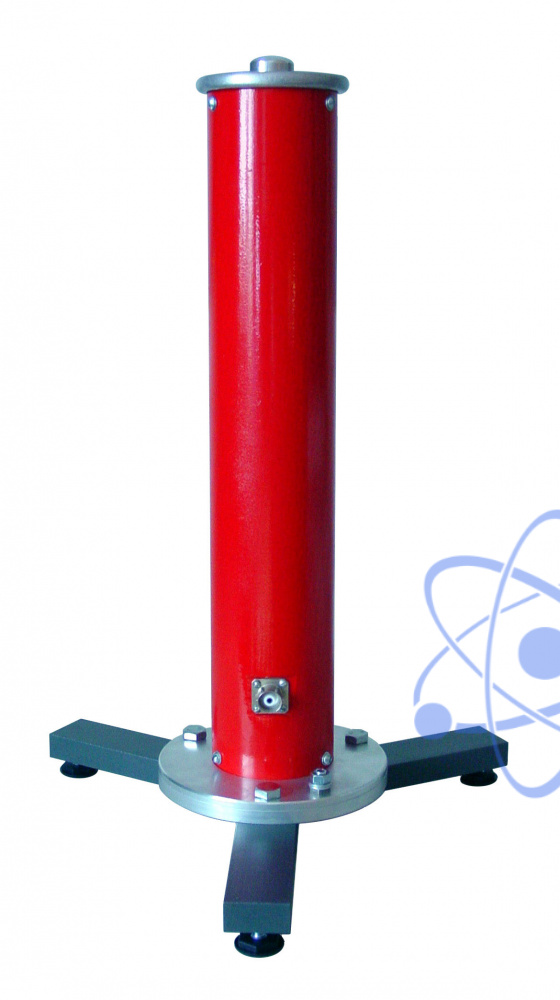

Делитель напряжения ДН-50э предназначен для использования в качестве масштабного преобразователя высоких напряжений постоянного тока и переменного тока промышленной частоты в сетях электроэнергетических объектов и в высоковольтных лабораториях при проведении испытаний.
| Параметр | Значение |
| Номинальные коэффициенты деления | 500, 1000, 1500, 2000, 3000, 4000 |
| Диапазоны преобразования напряжения постоянного тока, кВ: | ±(1...50) |
| Диапазоны преобразования действующих значений напряжения переменного тока номинальной частотой 50 Гц (дополнительно по заказу 1 Гц - 20 кГц), кВ: | 1...50 |
| Диапазоны (дополнительно по заказу) преобразования напряжений стандартных грозовых и коммутационных импульсов, кВ: | 1...50 |
| Пределы допускаемой относительной основной погрешности коэффициента деления при измерении действующих значений напряжения переменного тока номинальной частотой 50 Гц и напряжения постоянного тока, %: | ±0,5 |
| Пределы допускаемой относительной дополнительной погрешности коэффициента деления при измерении высоких импульсных напряжений стандартной коммутационной и грозовой формы, или при измерении действующих значений напряжения переменного тока в частотном диапазоне от 1 Гц до 20 кГц, % | ± 0,5 |
| Дополнительная погрешность коэффициента деления делителей для всех видов измеряемых напряжений, обусловленная влиянием температуры окружающего воздуха в диапазоне рабочих температур (+5 ... +40) °С | не превышает 50 % от пределов допускаемой относительной основной погрешности |
| Время установления рабочего режима измерений | не более, 60 с |
| Средняя наработка на отказ | не менее, 7000 ч |
| Средний срок службы | не менее, 8 лет |
| Габаритные размеры | не более, 500х85х400 мм |
| Масса | не более, 3,5 кг |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, мм рт. ст |
20 ± 5 30...80 630-800 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, мм рт. ст |
5...40 80 при 25 °С 630-800 |
| № | Наименование | Количество |
| 1 | Делитель напряжения ДН-50э в сборе | 1 |
| 2 | Кабель измерительный | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Паспорт | 1 |
| 5 | Методика поверки | 1 |
| 6 | Транспортная тара | 1 |
