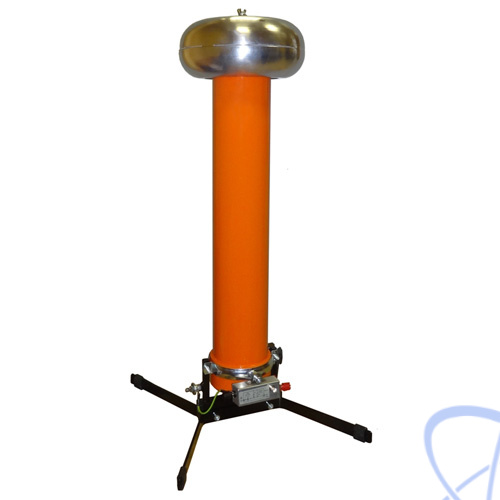

ДН-100 — делитель высокого напряжения

ДН-100 — делитель высокого напряжения

ДН-100 — делитель высокого напряжения


Производитель:
Прочие
Межповерочный интервал:
36 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение делителя высокого напряжения ДН-100:

Делители напряжения моделей ДН-10ЕО, ДН-15ЕО, ДН-50ЕО, ДН-50Е, ДН-100ЕО, ДН-100Е, ДН-110ЕО-200, ДН-200ЕДН-200ЕО предназначены для измерения высоких испытательных напряжений (1 - 200кВ) в соответствии с ГОСТ 17512:

  • ДН-ххЕ – емкостные делители для измерения переменного напряжения промышленной частоты;
  • ДН-ххЕО – емкостно-резистивные компенсированные делители для измерения переменного напряжения промышленной частоты и постоянного напряжения;

Особенности делителя высокого напряжения ДН-100:

  • Основная изоляция — синтетическая пленка и элегаз;
  • Низкое значение tgδ — 0,0005;
  • Номинальное выходное напряжение -100 В;
  • Линейность в широком диапазоне напряжений;
  • Относительно большие значения высоковольтной емкости;
  • Развитые электростатические экраны;
  • Отсутствие ЧР в изоляции, внутренней и внешней; возможность использования в качестве соединительных конденсаторов при измерениях характеристик частичных разрядов;
  • Элегазовые делители напряжения пожаробезопасны;
  • Высокая стойкость к транспортированию;
  • Необслуживаемые в эксплуатации;
  • Периодичность поверки — 2 года.

На каждый делитель прилагается свидетельство установленного образца о государственной поверке, выданное ФГУП "ВНИИМ им. Д.И.Менделеева"

Также выпускается образцовый делитель ДН-220пт, применяемый для поверки в трансформаторов напряжения на месте монтажа классов 35, 110 и 220 кВ.

Технические характеристики делителя высокого напряжения ДН-100:

Параметр Значение
ДН-10ЕО ДН-15ЕО ДН-50Е ДН-50ЕО ДН-100Е ДН-100ЕО ДН-100ЕО- 200 ДН-200Е ДН-200ЕО
Номинальная частота, Гц 50 50 50 50 50 50 50 50 50
Номинальное напряжение Uном, кВ 10 15 50 50 100 100 100 200 200
Номинальное напряжение постоянного тока, кВ 15 20 - 70 - 100 200 - 200
Испытательное напряжение частоты 50 Гц в течение 1 мин, кВ 13 20 65 65 125 125 125 235 235
Номинальное значение емкости плеча ВН, пФ 2350 1570 1000 1000 500 500 500 300 250
Номинальное значение сопротивления плеча ВН, МОм 96  144 - 475 - 950 1535 - 1740
Номинальное значение коэффициента деления 100 150 500 500 1000 1000 2000 2000 2000
Максимальная погрешность коэфф. деления в диапазоне (0,1-1)Uном, % ± 1,0 ± 1,0 ± 1,0 ± 1,0 ± 1,0 ± 1,0 ± 1,0 ± 1,0 ± 1,0
Номинальное давление элегаза (избыточное), МПа 0,0 0,0 0,2 0,2 0,2 0,2 0,2 0,3 0,3
Объем для заполнения элегазом, л 0,15 0,15 4 4 8 8 8 18 18
Длина измерительного кабеля (тип RG58C), м 10 10 10 10 10 10 10 20 20
Габаритная высота, мм 320 440 550 550 870 870 870 1450 1450
Масса, кг, не более 0,7 1,0 6,0 6,0 9,5 9,5 9,5 24 24
Наименование Количество
1 Делитель высокого напряжения ДН-100 выбранной модификации 1
