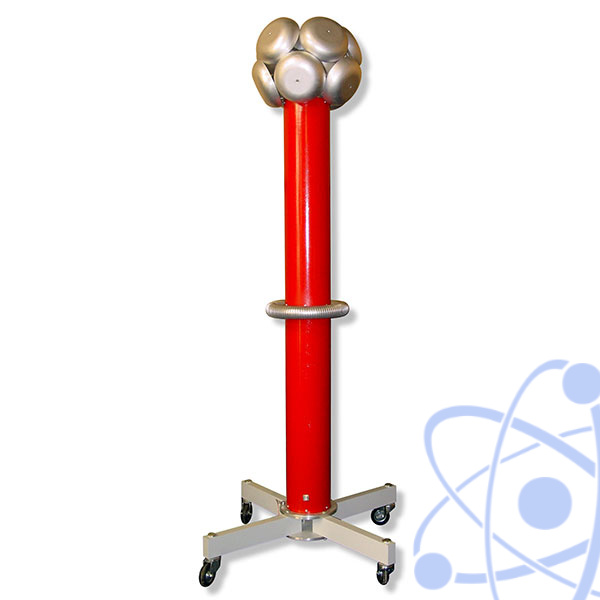

ДН-200э — делитель высокого напряжения 2-200 кВ (эталонный, 0,5%)

ДН-200э — делитель высокого напряжения 2-200 кВ (эталонный, 0,5%)

ДН-200э — делитель высокого напряжения 2-200 кВ (эталонный, 0,5%)


Производитель:
Диатранс
Гарантия:
12 мес.
Межповерочный интервал:
24 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Емкостно-омический делитель с погрешностью измерений 0,5%. Может использоваться как с цифровым прибором ИПН-2Э, так и с другими измерительными средствами. Диапазон напряжений 2-200 кВ. Кдел=2000. Входная емкость 430 пФ. Входное сопротивление 1320 МОм. Вес 30 кг.

Технические характеристики делителя высокого напряжения ДН-200э:

Параметр Значение
Номинальные коэффициенты деления 500, 1000, 1500, 2000, 3000, 4000
Диапазон преобразования напряжения постоянного тока , кВ ±(1 ... 200)
Диапазон преобразования действующих значений напряжения переменного тока номинальной частотой 50 Гц (дополнительно по заказу 1 Гц – 20 кГц), кВ (2 ... 200)
Диапазон (дополнительно по заказу) преобразования напряжений стандартных грозовых и коммутационных импульсов, кВ (6 ... 200)
Предел допускаемой относительной основной погрешности коэффициента деления при измерении действующих значений напряжения переменного тока номинальной частотой 50 Гц и напряжения постоянного тока, % ± 0,5
Предел допускаемой относительной дополнительной погрешности коэффициента деления при измерении высоких импульсных напряжений стандартной коммутационной и грозовой формы, или при измерении действующих значений напряжения переменного тока в частотном диапазоне от 1 Гц до 20 кГц, % ± 0,5
Дополнительная погрешность коэффициента деления делителей для всех видов измеряемых напряжений, обусловленная влиянием температуры окружающего воздуха в диапазоне рабочих температур (+5 ... +40) °С не превышает 50 % от пределов допускаемой относительной основной погрешности
Время установления рабочего режима измерений, не более, с 60
Средняя наработка на отказ, не менее, ч 7000
Средний срок службы, не менее, лет 8
Масса, не более, кг 45
Габаритные размеры (высота х диаметр делителя х димаетр опоры), не более, мм 2400 х 185 х 1100
Нормальные условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, мм рт. ст.

20 ± 5
30...80
630-800
Рабочие условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, мм рт. ст.
5...40
80 при 25 °С
630-800
Наименование Количество
1 Делитель напряжения ДН-200э в сборе 1
2 Кабель измерительный 1
3 Руководство по эксплуатации 1
4 Паспорт 1
5 Методика поверки 1
6 Транспортная тара 1
