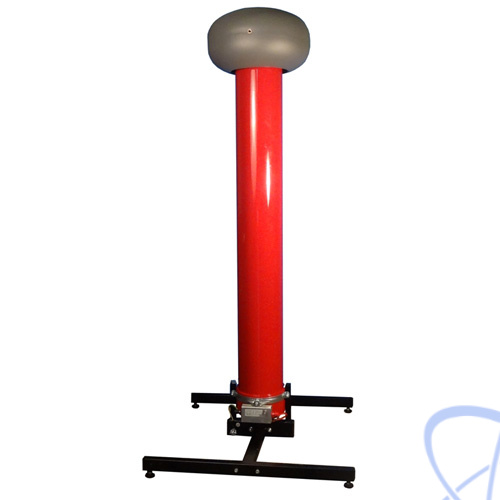

ДН-200 — делитель высокого напряжения


Производитель
Межповерочный интервал
36 мес
Артикул
43159
Оригинальный прибор

Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Назначение делителя высокого напряжения ДН-200:

Делители напряжения моделей ДН-10ЕО, ДН-15ЕО, ДН-50ЕО, ДН-50Е, ДН-100ЕО, ДН-100Е, ДН-110ЕО-200, ДН-200ЕДН-200ЕО предназначены для измерения высоких испытательных напряжений (1 - 200кВ) в соответствии сДН-03 ГОСТ 17512:

  • ДН-ххЕ – емкостные делители для измерения переменного напряжения промышленной частоты;
  • ДН-ххЕО – емкостно-резистивные компенсированные делители для измерения переменного напряжения промышленной частоты и постоянного напряжения;

Особенности делителя высокого напряжения ДН-200:

  • Основная изоляция — синтетическая пленка и элегаз;
  • Низкое значение tgδ — 0,0005;
  • Номинальное выходное напряжение -100 В;
  • Линейность в широком диапазоне напряжений;
  • Относительно большие значения высоковольтной емкости;
  • Развитые электростатические экраны;
  • Отсутствие ЧР в изоляции, внутренней и внешней; возможность использования в качестве соединительных конденсаторов при измерениях характеристик частичных разрядов;
  • Элегазовые делители напряжения пожаробезопасны;
  • Высокая стойкость к транспортированию;
  • Необслуживаемые в эксплуатации;
  • Периодичность поверки — 2 года.

На каждый делитель прилагается свидетельство установленного образца о государственной поверке, выданное ФГУП "ВНИИМ им. Д.И.Менделеева"

Также выпускается образцовый делитель ДН-220пт, применяемый для поверки в трансформаторов напряжения на месте монтажа классов 35, 110 и 220 кВ.

Технические характеристики делителя высокого напряжения ДН-200:

Параметр Значение
ДН-10ЕО ДН-15ЕО ДН-50Е ДН-50ЕО ДН-100Е ДН-100ЕО ДН-100ЕО- 200 ДН-200Е ДН-200ЕО
Номинальная частота, Гц 50 50 50 50 50 50 50 50 50
Номинальное напряжение Uном, кВ 1 15 50 50 100 100 100 200 200
Номинальное напряжение постоянного тока, кВ 15 20 - 70 - 100 200 - 200
Испытательное напряжение частоты 50 Гц в течение 1 мин, кВ 13 20 65 65 125 125 125 235 235
Номинальное значение емкости плеча ВН, пФ 2350 1570 1000 1000 500 500 500 300 250
Номинальное значение сопротивления плеча ВН, МОм 96  144 - 475 - 950 1535 - 1740
Номинальное значение коэффициента деления 100 150 500 500 1000 1000 2000 2000 2000
Максимальная погрешность коэфф. деления в диапазоне (0,1-1)Uном, % ± 1,0 ± 1,0 ± 1,0 ± 1,0 ± 1,0 ± 1,0 ± 1,0 ± 1,0 ± 1,0
Номинальное давление элегаза (избыточное), МПа 0,0 0,0 0,2 0,2 0,2 0,2 0,2 0,3 0,3
Объем для заполнения элегазом, л 0,15 0,15 4 4 8 8 8 18 18
Длина измерительного кабеля (тип RG58C), м 10 10 10 10 10 10 10 20 20
Габаритная высота, мм 320 440 550 550 870 870 870 1450 1450
Масса, кг, не более 0,7 1,0 6,0 6,0 9,5 9,5 9,5 24 24
Наименование Количество
1 Делитель высокого напряжения ДН-200 выбранной модификации 1
