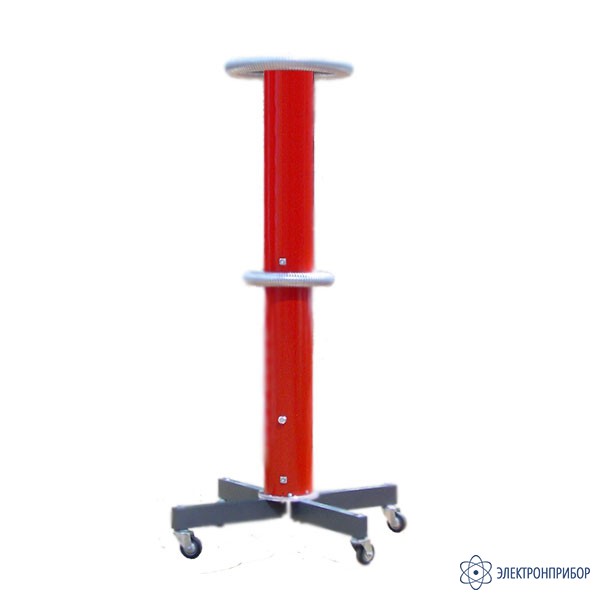

ДН-160ПТ — делитель напряжения - купить в Казахстане, цены

Производитель

Межповерочный интервал

12 мес

Артикул

38575

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение делителя напряжения составного ДН-160ПТ:

Делители напряжения составные ДН-160ПТ предназначены для использования в качестве масштабных преобразователей фазных высоких напряжений в сетях электроэнергетических объектов и в высоковольтных лабораториях при поверке измерительных трансформаторов напряжения класса точности 0:5 и менее точных с номинальными напряжениями 35/\3 кВ: ПОЛ'З кВ и 220Л.З кВ.

Описание делителя напряжения составного ДН-160ПТ:

Делители напряжения составные ДН-1б0ПТ собраны по схеме резистивно-емкостного масштабного преобразователя. Плечи высокого напряжения собраны из двух последовательно соединенных резистивно-емкостных сборок. Одна из резистивно-емкостных сборок имеет отвод с высоковольтным вводом 35/V3 кВ. Плечо низкого напряжения собрано из конденсаторов, соединенных параллельно и шунтированных резисторами. Обе резистнБно- емкостные сборки делителей помещены в диэлектрические корпуса. В основаниях и в верхних крышках корпусов предусмотрены отверстия для охлаждения элементов делителя. При необходимости каждая резистивно-емкостная сборка может быть использована Б отдельности, как два независимых делителя напряжения типа ДН-80ПТ.

В плече низкого напряжения установлен разрядник для защиты от перенапряжений.

Коаксиальный кабель снабжен байонетными разъемами для подсоединения к выходу делителя и к измерительному прибору.

Технические характеристики делителя напряжения составного ДН-160ПТ:

Параметр	Значение
Номинальные коэффициенты деления	2200
Диапазоны преобразования действующих значений напряжения переменного тока номинальной частотой 50 Гц, кВ	100... 160
Пределы допускаемой относительной основной погрешности коэффициентов деления делителя при измерении действующих значений напряжения переменного тока в диапазоне частот (45...55) Гц; %	± 0,1
Пределы допускаемой относительной основной погрешности коэффициентов деления делителя при измерении действующих значений напряжения переменного тока в диапазоне частот (20...2500) Гц, %	± 0,25
Пределы допускаемой абсолютной основной угловой погрешности делителя при измерении фазового угла (погрешность по углу) в диапазоне частот (45...55) Гц, мин	± 5
Время установления рабочего режима измерений, не более, с	60
Средняя наработка на отказ, не менее, ч	7000
Средний срок службы, не менее, лет	8
Масса делителя в сборе, не более, кг	25
Габаритные размеры делителя: - высота, не более, мм - диаметр корпуса, не более, мм - диаметр основания, не более, мм	1950 200 1130
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, мм рт. ст	20 ± 5 30...80 630-800
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, мм рт. ст	5...40 80 при 25 °С 630-800

№	Наименование	Количество
1	Делитель напряжения ДН-160ПТ составной в сборе	1
2	Кабель (10 метров)	2
3	Руководство по эксплуатации	1
4	Методика поверки	1
5	Транспортная тара	1
