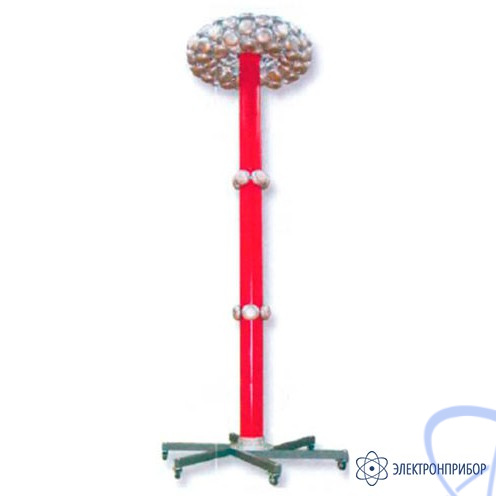

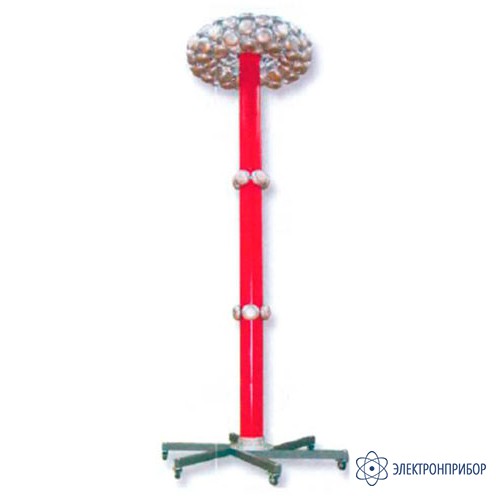

ДН-500пт — делитель напряжения - купить в Казахстане, цены

Производитель

Гарантия

12 мес

Межповерочный интервал

12 мес

Артикул

38576

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение делителя напряжения составного ДН-500пт:

Делители напряжения составные ДН-500пт предназначены для использования в качестве масштабного преобразователя фазных высоких напряжений в сетях электроэнергетических объектов и в высоковольтных лабораториях при поверке измерительных трансформаторов напряжения класса точности 0,5 и менее точных с номинальными напряжениями ЗЗОЛ/З кВ и 500/л/З кВ: а также для контроля качества электрической энергии по ГОСТ 13109-97.

Описание делителя напряжения составного ДН-500пт:

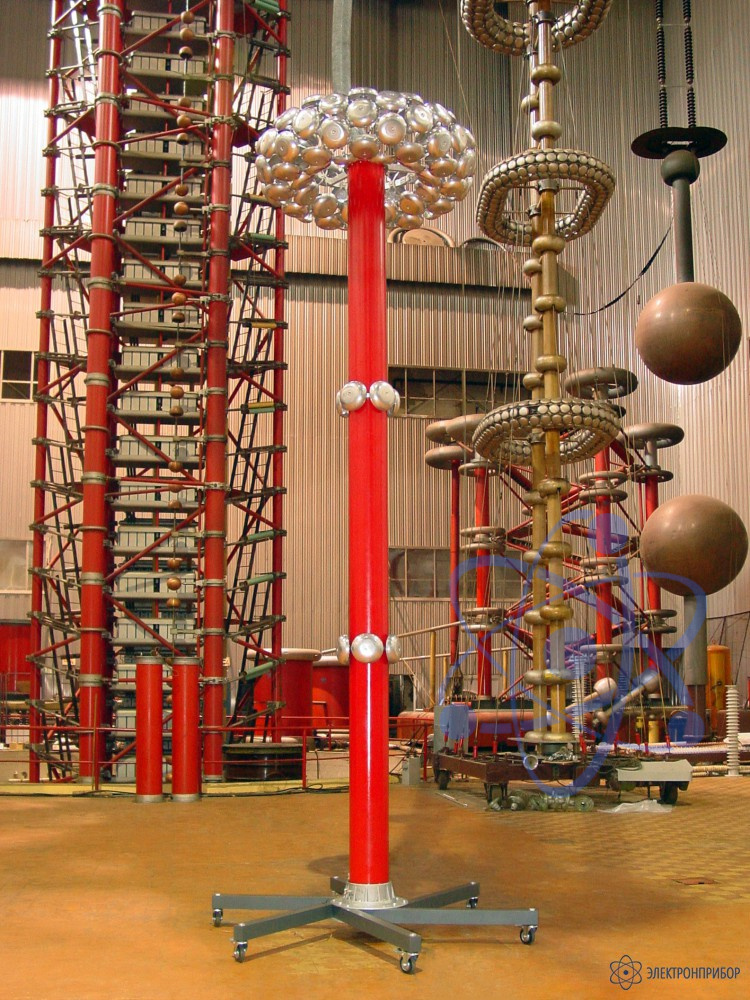

Делители напряжения составные ДН-500пт собраны по схеме резистивно-емкостного масштабного преобразователя. Плечи высокого напряжения собраны из трех последовательно соединенных резнстивно-емкостных сборок (модулей). Плечо низкого напряжения собрано из конденсаторов, соединенных параллельно и шунтированных резисторами. Обе резистивно- емкостные сборки делителей помещены в диэлектрические корпуса. В основаниях и в верхних крышках корпусов предусмотрены отверстия для охлаждения элементов делителя. При необходимости два модуля могут быть использованы как делитель напряжения типа ДН-ЗЗОпт.

В плече низкого напряжения установлен разрядник для защиты от перенапряжений.

Коаксиальный кабель снабжен байонетными разъемами для подсоединения к выходу делителя и к измерительному прибору.

Технические характеристики делителя напряжения составного ДН-500пт:

Параметр	Значение
Номинальные коэффициенты деления	3300; 5000
Диапазоны преобразования действующих значений напряжения переменного тока номинальной частотой 50 Гц, кВ	140...230; 220... 360
Пределы допускаемой относительной основной погрешности коэффициентов деления делителя при измерении действующих значений напряжения переменного тока в диапазоне частот (45...55) Гц; %	± 0,2
Пределы допускаемой относительной основной погрешности коэффициентов деления делителя при измерении действующих значений напряжения переменного тока в диапазоне частот (20...2500) Гц, %	± 0,3
Пределы допускаемой абсолютной основной угловой погрешности делителя при измерении фазового угла (погрешность по углу) в диапазоне частот (45...55) Гц, мин	± 5
Время установления рабочего режима измерений, не более, с	60
Средняя наработка на отказ, не менее, ч	7000
Средний срок службы, не менее, лет	8
Габаритные размеры, не более, мм	2500х230х2000
Масса делителя в сборе, не более, кг	25
Габаритные размеры делителя: - высота, не более, мм - диаметр корпуса, не более, мм - диаметр основания, не более, мм	5000 230 2000

№	Наименование	Количество
1	Делитель напряжения ДН-500пт составной в сборе	1
2	Кабель (25 метров)	1
3	Руководство по эксплуатации	1
4	Методика поверки	1
5	Транспортная тара	5
6	Паспорт	1

ДН-500пт — делитель напряжения
