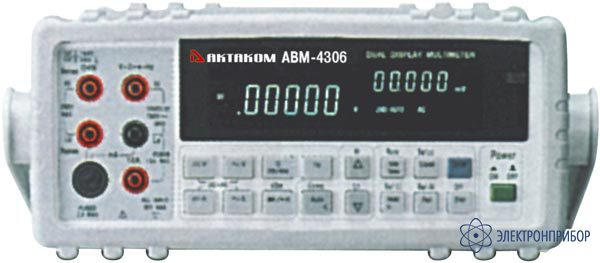

АВМ-4306 — вольтметр (мультиметр)

Технические характеристики АВМ-4306:

Общие характеристики

Основная абсолютная погрешность нормирована как ±(% от измеренного значения + n е.м.р.), где е.м.р. — номинальная цена единицы наименьшего разряда прибора.

Измерение постоянного напряжения:

* При использовании режима относительных измерений (REL).
Максимальное допустимое входное напряжение между входными разъемами: ±1000 В.
Входной импеданс: 10 МОм ±15 %, не более 120 пФ.
Примечание:
При работе в режиме «AC+DC» (с вторичным дисплеем) с включенной функцией измерения напряжения постоянного и переменного тока входной делитель постоянного напряжения (10 МОм) соединяется параллельно с делителем переменного напряжения (1 МОм).

Степень подавления помех:

Измерение переменного напряжения:

Разрешение и максимальное показание

Погрешность измерений:

• Измерение истинного среднеквадратичного значения (СКЗ).
• Величина входного сигнала: не менее 5% от полной шкалы.
• Коэффициент амплитуды: 3:1 по полной шкале.
• Входной импеданс: 1 МОм, не более 120 пФ.
• Максимально допустимое напряжение на входе: 750 В СКЗ.
• Время отклика: около 1,5 с до достижения уровня 99,9 % от конечного значения на том же диапазоне.

  Измерение переменного напряжения (с постоянной состовляющей):

  Диапазон		Разрешение			Максимальное показание
  S	M,F	F	M	S	F	M	S
  120 мВ	400 мВ	100 мкВ	10 мкВ	1 мкВ	399,9	399,99	199,999
  1,2 В	4 В	1 мВ	100 мкВ	10 мкВ	3,999	3,9999	1,19999
  12 В	40 В	10 мВ	1 мВ	100 мкВ	39,99	39,999	11,9999
  120 В	400 В	100 мВ	10 мВ	1 мВ	399,9	399,99	119,999
  750 В	750 В	1 В	100 мВ	10 мВ	750	750,0	750,00

  Погрешность измерений:

  Диапазон частот	45 Гц...10 кГц	10...30 кГц	30...100 кГц
  Медленная скорость измерений S (2 изм/с)
  120 мВ	0,2 + 100	1,5 + 300	5 + 300
  1,2 В	0,2 + 100	1 + 100	3 + 200
  12 В	0,2 + 100	1 + 100	3 + 200
  120 В	0,2 + 100	1 + 100	3 + 200
  750 В	0,2 + 100	1 + 100	3 + 200
  Средняя скорость измерений M (5 изм/с)
  400 мВ	0,2 + 45	1,5 + 83	5 + 125
  4 В	0,2 + 45	1 + 43	3 + 83
  40 В	0,2 + 45	1 + 43	3 + 83
  400 В	0,2 + 45	1 + 43	3 + 83
  750 В	0,2 + 45	1 + 43	3 + 83
  Полная скорость измерений F (20 изм/с)
  400 мВ	0,2 + 7	1,5 + 12	5 + 18
  4 В	0,2 + 7	1 + 7	3 + 12
  40 В	0,2 + 7	1 + 7	3 + 12
  400 В	0,2 + 7	1 + 7	3 + 12
  750 В	0,2 + 7	1 + 7	3 + 12

• Измерение истинного среднеквадратичного значения (СКЗ).
• Величина входного сигнала: не менее 5 % от полной шкалы.
• Коэффициент амплитуды: 3:1 по полной шкале.
• Входной импеданс: 1 МОм, не более 120 пФ.
• Максимально допустимое напряжение на входе: 750 В СКЗ.
• Время отклика: около 2,5 с до достижения уровня 99,9 % от конечного значения на том же диапазоне.

  Измерение сопротивления:

  Скорость измерений	Диапазон	Разрешение	Макс. показане	Тест. ток	Погрешность 2-пров.  4-пров.
  Медленная S (1-2 изм/с)	120 Ом	1 мОм	119,999	0,5 мА	0,1 + 8*	0,05 + 8
  Медленная S (1-2 изм/с)	1,2 кОм	10 мОм	1,19999	0,5 мА	0,08 + 5	0,05 + 5
  Медленная S (1-2 изм/с)	12 кОм	100 мОм	11,9999	100 мкА	0,06 + 5	0,05 + 5
  Медленная S (1-2 изм/с)	120 кОм	1 Ом	119,999	10 мкА	0,06 + 5	0,05 + 5
  Медленная S (1-2 изм/с)	1,2 MОм	10 Ом	1199,99	1 мкА	0,06 + 5	0,05 + 5
  Медленная S (1-2 изм/с)	12 MОм	100 Ом	11,9999	100 нА	0,3 + 5	0,3 + 5
  Медленная S (1-2 изм/с)	120 MОм	1 кОм	119,999	10 нА	3,0 + 8	3,0 + 8
  Средняя M (1-5 изм/с)	400 Ом	10 мОм	399,99	0,5 мА	0,1 + 5*	0,05 + 5
  Средняя M (1-5 изм/с)	4 кОм	100 мОм	3,9999	100 мкА	0,08 + 3*	0,05 + 3
  Средняя M (1-5 изм/с)	40 кОм	1 Ом	39,999	50 мкА	0,06 + 3	0,05 + 3
  Средняя M (1-5 изм/с)	400 кОм	10 Ом	399,99	5 мкА	0,06 + 3	0,05 + 3
  Средняя M (1-5 изм/с)	4 MОм	100 Ом	3999,9	500 нА	0,06 + 3	0,05 + 3
  Средняя M (1-5 изм/с)	40 MОм	1 кОм	39,999	50 нА	0,15 + 3	1,5 + 3
  Средняя M (1-5 изм/с)	300 MОм	10 кОм	299,99	10 нА	5,0 + 5	5,0 + 5
  Полная F (5-20 изм/с)	400 Ом	100 мОм	399,9	0,5 мА	0,1 + 2*	0,05 + 2
  Полная F (5-20 изм/с)	4 кОм	1 Ом	3,999	100 мкА	0,08 + 2	0,05 + 2
  Полная F (5-20 изм/с)	40 кОм	10 Ом	39,99	50 мкА	0,06 + 2	0,05 + 2
  Полная F (5-20 изм/с)	400 кОм	100 Ом	399,9	5 мкА	0,06 + 2	0,05 + 2
  Полная F (5-20 изм/с)	4 MОм	1 кОм	3,999	500 нА	0,06 + 2	0,15 + 2
  Полная F (5-20 изм/с)	40 MОм	10 кОм	39,99	50 нА	0,15 + 2	1,5 + 2
  Полная F (5-20 изм/с)	300 MОм	100 кОм	299,9	10 нА	5,0 + 2	5,0 + 2

  *При использовании режима относительных измерений

• Напряжение на разъеме при разомкнутой цепи: макс. 5 В.
• Погрешность измерения нулевого сопротивления: не более 0,05 Ом на каждом диапазоне при использовании режима относительных измерений (REL); для повышения точности измерений из результата следует вычитать сопротивление соединительных проводов.
• Время отклика:
  около 1,5 с на диапазоне 12 МОм и менее,
  около 5 с на диапазоне 40 МОм,
  около 10 с на диапазоне 120 МОм,
  около 25 с на диапазоне 300 МОм.

  Измерение силы постоянного тока:

  Скорость измерений	Диапазон	Разрешение	Макс. показание	Погрешность измерений
  Медленная S (2 изм/с)	12 мА	0,1 мкА	11,9999	0,05 + 15*
  Медленная S (2 изм/с)	120 мА	1 мкА	119,999	0,05 + 5
  Медленная S (2 изм/с)	1200 мА	10 мкА	1199,99	0,15 + 5
  Медленная S (2 изм/с)	12 A	100 мкА	11,9999	0,2 + 5
  Средняя M (5 изм/с)	40 мА	1 мкА	39,999	0,1 + 6
  Средняя M (5 изм/с)	120 мА	10 мкА	119,99	0,1 + 3
  Средняя M (5 изм/с)	1200 мА	100 мкА	1199,9	0,15 + 3
  Средняя M (5 изм/с)	12 A	1 мА	11,999	0,2 + 3
  Полная F (20 изм/с)	40 мА	10 мкА	39,99	0,1 + 2
  Полная F (20 изм/с)	120 мА	100 мкА	119,9	0,1 + 2
  Полная F (20 изм/с)	1200 мА	1 мА	1199	0,15 + 2
  Полная F (20 изм/с)	12 A	10 мА	11,99	0,2 + 2

  * При использовании режима относительных измерений (REL).
  Защита от перегрузки:
  гнездо «мА» - предохранитель 2 А/250 В;
  гнездо «12 А» - предохранитель 15 А/500 В.

  Измерение силы переменного тока:

  Скорость измерений	Диапазон	Погрешность измерений, на частоте 20...45 Гц  45 Гц...2 кГц  2...10 кГц
  Медленная S (2 изм/с)	12 мА	1,5 + 100	0,5 + 100	2 + 200
  Медленная S (2 изм/с)	120 мА	1,5 + 100	0,5 + 100	2 + 200
  Медленная S (2 изм/с)	1200 мА	1,5 + 100	0,5 + 100	2 + 200
  Медленная S (2 изм/с)	12 A	2 + 100	1 + 100	не норм.
  Средняя M (5 изм/с)	40 мА	1,5 + 40	0,5 + 40	2 + 80
  Средняя M (5 изм/с)	120 мА	1,5 + 12	0,5 + 12	2 + 30
  Средняя M (5 изм/с)	1200 мА	1,5 + 12	0,5 + 12	2 + 30
  Средняя M (5 изм/с)	12 A	2 + 12	1 + 12	не норм.
  Полная F (20 изм/с)	40 мА	1,5 + 5	0,5 + 5	2 + 10
  Полная F (20 изм/с)	120 мА	1,5 + 2	0,5 + 2	2 + 5
  Полная F (20 изм/с)	1200 мА	1,5 + 2	0,5 + 2	2 + 5
  Полная F (20 изм/с)	12 A	2 + 2	1 + 2	не норм.

  Входное сопротивление:
  на диапазонах «мА» – не более 10 Ом;
  на диапазоне 12 А – не более 0,01 О.

• Измерение истинного среднеквадратичного значения (СКЗ).
• Коэффициент амплитуды: 3:1 по полной шкале.
• Время отклика: около 1,5 с до достижения уровня 99,9 % от ко-нечного значения на том же диапазоне.

  Измерение силы перменного тока (с постоянной состовляющей):

  Скорость измерений	Диапазон	Погрешность измерений, на частоте 45 Гц...2 кГц      2...10 кГц
  Медленная S	12 мА	0,5 + 100	2 + 200
  Медленная S	120 мА	0,5 + 100	2 + 200
  Медленная S	1200 мА	0,5 + 100	2 + 200
  Медленная S	12 A	1 + 100	не норм.
  Средняя M	40 мА	0,5 + 42	2 + 80
  Средняя M	120 мА	0,5 + 15	2 + 30
  Средняя M	1200 мА	0,5 + 15	2 + 30
  Средняя M	12 A	1 + 15	не норм.
  Полная F	40 мА	0,5 + 7	2 + 12
  Полная F	120 мА	0,5 + 4	2 + 7
  Полная F	1200 мА	0,5 + 4	2 + 7
  Полная F	12 A	1 + 4	не норм.

  Входное сопротивление:
  на диапазонах «мА» – не более 10 Ом;
  на диапазоне 12 А – не более 0,01 Ом.

• Измерение истинного среднеквадратичного значения (СКЗ).
• Коэффициент амплитуды: 3:1 по полной шкале.
• Время отклика: около 2,5 с до достижения уровня 99,9 % от ко-нечного значения на том же диапазоне.

  Проверка диодов:

  Скорость измерений	Разрешение	Макс. показание
  S	10 мкВ	1,19999
  M	100 мкВ	2,4999
  F	1 мВ	2,499

  Прозвонка цепи:

  Скорость измерений	Диапазон	Разрешение	Макс. показание	Погрешность
  S	120 Ом	1 мОм	119,999	0,1 + 8*
  M	400 Ом	10 мОм	399,99	0,1 + 5*
  F	400 Ом	100 мОм	399,9	0,1 + 2*

  * При использовании режима относительных измерений (REL).

• Напряжение на разъеме при разомкнутой цепи: макс. 5 В.
• Ток тестирования: 0,5 мА.
• Звуковой сигнал: продолжительный сигнал при прозвонке цепи (при уровне выходного сигнала не более 50 мВ или сопротивлении не более 10 Ом), короткий сигнал – для нормального прямосмещенного диода или полупроводникового перехода.

  Измерение частоты:

  Диапазон	Разрешение	Диапазон измерений	Макс. показание	Погрешность	Чувствительность (синус., СКЗ)
  1200 Гц	10 мГц	5...1200 Гц	1199,99	0,005+5
  12 кГц	100 мГц	10 Гц...12 кГц	11,9999	0,005+2	40 мВ
  120 кГц	1 Гц	100 Гц...120 кГц	119,999	0,005+2
  1 МГц*	10 Гц	1 кГц...1 МГц	1,19999	0,005+2	0,5 В

  *знчение частоты, выходящие за пределы указанного диапазона, могут индицироваться, но точность измерений не гарантируется.

• Измерение истинного среднеквадратичного значения (СКЗ).
• Величина входного сигнала: не менее 5 % от полной шкалы.
• Коэффициент амплитуды: 3:1 по полной шкале.
• Входной импеданс 1 МОм/120 пФ.
• Макс. допустимое напряжение на входе: 750 ВСКЗ, 1100 Впик.
• Время отклика: около 1,2 с до достижения уровня 99,9 % от конечного значения на том же диапазоне.

  Измерение в децибелах:

  Опорное значение: 1 мВт (при сопротивлении источника 600 Ом). Опорное сопротивление источника: задается дискретно из ряда значений: 2; 4; 8; 16; 50; 75; 93; 110; 124; 125; 135; 150; 250; 300; 500; 600; 800; 900; 1000; 1200; 8000 Ом.
  Значение опорного сопротивления индицируется на вторичном дисплее. Разрешение: 0,01 дБ. (на скорости измерений S и M), 0,1 дБ. (на скорости измерений F).
  Коэффициент ослабления синфазного сигнала: не менее 120 дБ для сигналов постоянного тока.

  Скорость измерений	Диапазон	Входное напряжение	ДЕЦИБЕЛЫ (Rист= 600 Ом)	Погрешность, на частоте 20...45   Гц    45 Гц...10 кГц      10...100 кГц
  S	120 мВ	6...120 мВ	–(42,20…16,20)	1,0 дБ	0,2 дБ	1,0 дБ
  S	1,2 В	0,12...1,2 В	–16,20...3,80	0,8 дБ	0,1 дБ	0,8 дБ
  S	12 В	1,2...12 В	3,80...23,80	0,8 дБ	0,1 дБ	0,8 дБ
  S	120 В	12...120 В	23,80...43,80	0,8 дБ	0,1 дБ	0,8 дБ
  S	1000 В	120...1000 В	43,80...62,34	не норм.	1,0 дБ*	не норм.
  S	750 В	120...750 В	43,80...59,72	не норм.	1,0 дБ*	не норм.
  M и F	400 мВ	20...400 мВ	–(31,76...5,74)	1,0 дБ	0,2 дБ	1,0 дБ
  M и F	4 В	400 мВ...4 В	–5,74...14,26	0,8 дБ	0,1 дБ	0,8 дБ
  M и F	40 В	4...40 В	14,26...34,26	0,8 дБ	0,1 дБ	0,8 дБ
  M и F	400 В	40...400 В	34,26...54,26	0,8 дБ	0,1 дБ	0,8 дБ
  M и F	1000 В	400...1000 В	54,26...62,34	не норм.	1,0 дБ*	не норм.
  M и F	750 В	400...750 В	54,26...59,72	не норм.	1,0 дБ*	не норм.

  *погрешность нормирована для частоты 45 Гц...1 кГц.

  Скорость измерений:

  Скорость измерений	Максимальное показание
  Медленная S	119,999
  Средняя M	39,999
  Полная F	3,999



  Измерительная функция	Скорость измерений (показаний/с)         F                  M                      S
  постоянное напряжение	20	5	2
  переменное напряжение	20	5	2
  сопротивление (2-проводная схема), до 1,2 МОм	20	5	2
  сопротивление (2-проводная схема), св. 12 МОм	10	2,5	1
  сопротивление (4-проводная схема), до 1,2 МОм	10	2,5	1
  сопротивление (4-проводная схема), св. 12 МОм	5	1	0,5
  постоянный ток	20	5	2
  переменный ток	20	5	2
  переменное напряжение (с постоянной составляющей)	0,5	0,5	0,5
  переменный ток (с постоянной составляющей)	0,5	0,5	0,5
  проверка диодов	20	5	2
