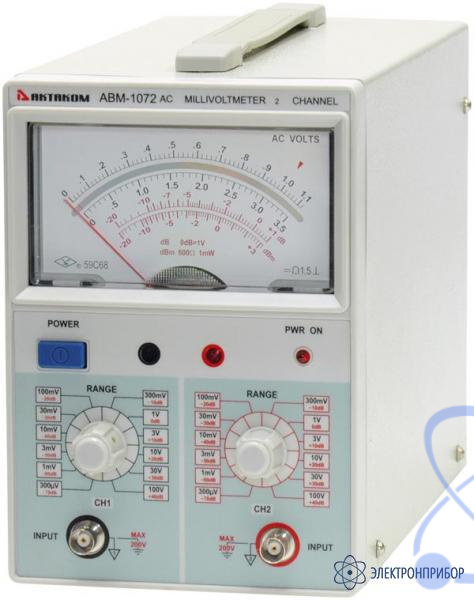

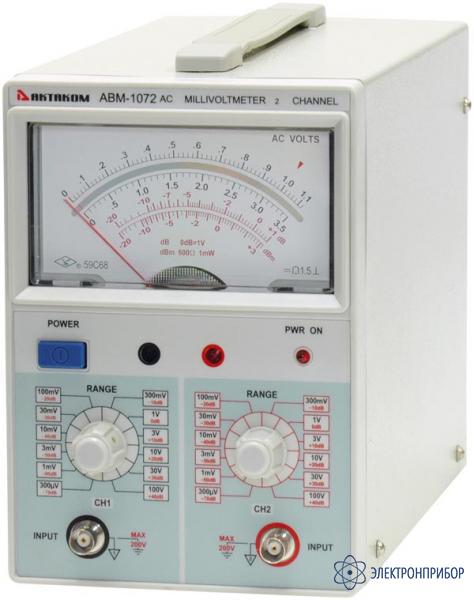

АВМ-1072 — 2-х канальный вольтметр переменного напряжения

Производитель

Гарантия

14 мес

Артикул

21042

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение аналогового милливольтметра АВМ-1072:

Милливольтметр АВМ-1072 предназначен для измерения напряжения. Прибор имеет два канала, стрелочную индикацию, позволяет производить измерения постоянной и переменной составляющих в частотном диапазоне до 100 кГц.

Аналоговый милливольтметр АВМ-1072: два канала, измерение напряжения 300 мкВ ... 100 В, измерение в дБ: –70 ... 40 дБ, стрелочная шкала, питание 220 В, габаритные размеры 125x185x270 мм, масса 2,7 кг.

Особенности аналогового милливольтметра АВМ-1072:

Стрелочная шкала;
Два канала;
Частотный диапазон 10 Гц ... 2 МГц;
Измерение напряжения 300 мкВ ... 100 В;
Измерение в дБ: –70 ... 40 дБ;
Базовая погрешность ± 3%;
Вход широкополосного усилителя.

Технические характеристики аналогового милливольтметра АВМ-1072:

Параметр	Значения
Переменное напряжение
Пределы измерения	300 мкВ / 1 / 3 / 10 / 30 / 100 / 300 мВ / 1 / 3 / 10 / 30 / 100 В
Шкала измерения	Диапазон рабочих частот 10 Гц ... 2МГц, синусоидальной сигнал Погрешность измерения ± 3% (относительно 1 кГц) Дополнительная погрешность, обусловленная изменением напряжения питания (± 10%) ± 0,5%
Относительный уровень по напряжнию
Предел измерения	-70 / -60 / -50 / -40 / -30 / -20 / -10 / 0 / 10 / 20 / 30 / 40 дБ
Шкала измерения	-20 ... 1 дБ
Опорный уровень	0 дБ = 1 В
Относительный уровень по мощности
Предел измерения	-70 / -60 / -50 / -40 / -30 / -20 / -10 / 0 / 10 / 20 / 30 / 40 дБ
Шкала измерения	-20 ... 3,5 дБ
Опорный уровень	0 дБм = 1 мВт на 600 Ом
Измерительный вход
Число каналов	2
Режимы работы	Независимый
Неравномерность АЧХ	<3% в полосе 20 Гц ... 200 кГц
Входного сигнала (отн. 1 кГц)	<10% в полосе 10 Гц ... 1 МГц
Коэффициент гармоник входного сигнала	<2% (относительно 1 кГц)
Входной импеданс	1 МОм / 50 пФ
Макс. входное напряжение	300 В (ACпик. + DC) на пределах 300 мкВ /…/ 1 В 500 В (ACпик. + DC) на пределах 3 В /…/ 100 В
Сопротивление изоляции	0,1 Ом
Макс. напряжение 0 В	(вход - корпус) ± 30 Впик при сопротивлении изоляции 100 кОм
Выход широкополосного усилителя
Выходное напряжение	0,1 х Uизм. (± 10%) относительно 1 кГц, без нагрузки
Неравномерность АЧХ выходного сигнала (отн. 1 Гц)	< 3% в полосе 10 Гц ... 1 МГц
Макс. напряжение (выход - корпус)	± 12 Впик.
Рабочие условия
Рабочая температура	0 ... 50 °С
Температура хранения	–10 ... +50 °C при относительной влажности 0 ... 80%
Рабочая влажность	до 80%
Условия хранения	–20 ... +60 °С при влажности 0 ... 80%
Питание	220 В ± 10%, 50 Гц

№	Наименование	Количество
1.	Аналоговый милливольтметр АВМ-1072	1
2.	Прибор	1
3.	Провода соединительные	1
4.	Кабель питания подключен к прибору	1
5.	Руководство по эксплуатации	1
