Назначение твердомера ультразвукового ТКМ-459С:
Твердомер ТКМ-459С - это высокоточный ультразвуковой прибор для оперативного измерения твердости металлов и металлических изделий. Прибор выполняет неразрушающий контроль качества продукции в различных отраслях промышленности: металлургической, машиностроительной, авиастроительной, судостроительной, атомной, нефте-газовой и других. Принцип действия твердомера - UCI метод (Ultrasonic Contact Impedance — ультразвуковой контактный импеданс).
Твердомер ТКМ-459С поставляется в пяти комплектациях, что дает возможность выбрать подходящий набор для измерения твердости изделий из металлов и сплавов.

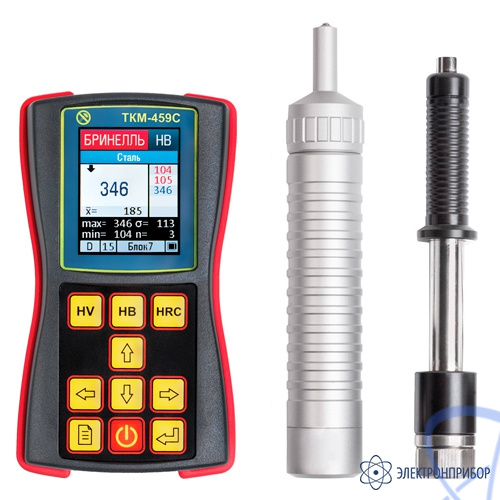

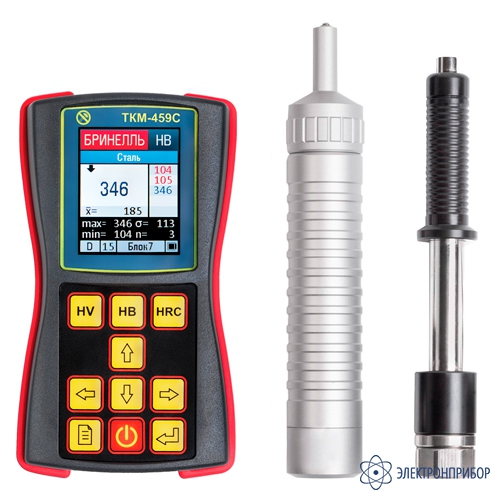

Твердомер ТКМ-459С в комплектациях ТКМ-459C (Универсальный) и ТКМ-459C (Универсальный+) значительно расширяет спектр работ по измерению твердости изделий из металлов и сплавов. В данных комплектах поставки к электронному блоку ультразвукового твердомера ТКМ-459С можно подключить дополнительные динамические датчики, что делает Ваши возможности практически неограниченными! Работая с комплектом ТКМ-459C (Универсальный) или ТКМ-459C (Универсальный+), Вы сможете использовать все преимущества 2-х методов твердометрии:
- UCI метод (Ultrasonic Contact Impedance) - ультразвуковой контактный импеданс;
- Leeb метод - динамический метод.
Расширенная версия комплекта ТКМ-459C (Универсальный+) включает позиционирующие насадки для ультразвуковых и динамических датчиков, а также контрольные образцы твердости. Этот комплект позволит Вам контролировать твердость изделий из металлов и сплавов от самых легких и миниатюрных до тяжелых и крупногабаритных, имеющих поверхность любой кривизны и шероховатости.
ТКМ-459С в комплектациях ТКМ-459C (Универсальный) и ТКМ-459C (Универсальный+) выполняет контроль твердости:
- Углеродистых, конструкционных сталей и других мелкозернистых материалов;
- Поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ);
- Жаропрочных, коррозионно-стойких, нержавеющих сталей;
- Сплавов цветных металлов, чугунов, алюминия, бронзы, латуни;
- Гальванических покрытий (хром, медь, никель, цинк, олово), наплавок;
- Изделий сложной конфигурации (зубья шестерен, валы, трубы любого диаметра, пазы, глухие отверстия);
- Тонкостенных и малогабаритных изделий;
- Тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций).
ТКМ-459С прошел Государственную метрологическую аттестацию и внесен в Госреестры СИ Российской Федерации, Республик Беларусь и Казахстан. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
Ультразвуковой твердомер ТКМ-459С подходит как для лабораторных, так и для полевых условий.
Требования к контролируемому изделию:
| Ультразвуковой метод | Динамический метод |
| Масса более 1 кг, толщина более 2 мм - дополнительная подготовка не требуется. | Масса более 5 кг, толщина более 6 мм - дополнительная подготовка не требуется. |
| Масса менее 1 кг - изделие необходимо зафиксировать на опорной плите. | Изделия жесткой конструкции (трубы, валы) с ожидаемой твердостью от 90 до 250 НВ и толщиной более 4 мм - дополнительная подготовка не требуется. |
| Толщина менее 2 мм - изделие «притереть» на опорной плите с помощью фиксирующей пасты (например «ЦИАТИМ»). | Масса менее 5 кг - изделие притереть на опорной плите с помощью фиксирующей пасты (например «ЦИАТИМ»). |
| При шероховатости контролируемой поверхности 1,6 Ra измерения будут наиболее точными. | В зависимости от величины шероховатости поверхности подбирается тип датчика, обеспечивающий наибольшую точность измерений. |
Преимущества твердомера ультразвукового ТКМ-459С:
- Широкая номенклатура контролируемых металлов с различными физико-механическими свойствами;
- Пространственное положение датчика не влияет на результат измерения;
- Малая чувствительность к кривизне, толщине, массе и шероховатости поверхности изделия;
- Сверхмалая площадь зоны контроля - от 1 мм;
- Измерение твердости в узких, труднодоступных местах (пазы, глухие отверстия);
- Оснащение дополнительными сменными датчиками различной конструкции, позиционирующими насадками, контрольными образцами твердости.
Особенности конструкции твердомера ультразвукового ТКМ-459С:
- Ударопрочный, пыле-влагозащищенный корпус;
- Интуитивный интерфейс организован по принципу «ВКЛЮЧИ И РАБОТАЙ»;
- Цветной дисплей с настраиваемой подсветкой функционирует даже при отрицательных температурах;
- Оповещение о выходе результата измерения за установленные пределы;
- Уникальная система статистической обработки данных;
- Простая калибровка шкал твердомера по 1-ой или 2-м мерам твердости;
- Создание дополнительных калибровок к шкалам твердомера по 1-му или 2-ум контрольным образцам;
- Самостоятельное программирование дополнительных шкал.
Режимы работы твердомера ультразвукового ТКМ-459С:
| Режим измерения | Отображение результатов измерений | Применение |
| По основным шкалам | Основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV | Измерение твердости основной массы контролируемых изделий. |
| С использованием дополнительных калибровок к основным шкалам | По шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77) | Контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов. |
| По дополнительным шкалам (определяются пользователем или добавляются производителем) | Шкалы программируются самим пользователем | Решение специальных задач. |
Интеллектуальная система статистической обработки результатов измерений:
Параметры статистической обработки серии измерений:
- Максимум, минимум, среднее значение, среднеквадратичное отклонение от среднего;
- Среднее отклонение от значения, задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения;
- Количество результатов, выходящих за верхнюю/нижнюю границу диапазона (задается пользователем), максимальное отклонение от верхней/нижней границы;
- Автоматический отброс результатов, некорректно проведенных замеров;
- Демонстрация всех результатов замеров в серии.
Обработка результатов в памяти прибора
- Вычисление среднего значения, среднеквадратичного отклонения;
- Вычисление максимума и минимума в группе результатов замеров;
- Вычисления относительно заданных значений твердости;
- Выборки результатов относительно заданных значений твердости;
- Построение графиков на дисплее твердомера: относительно среднего значения; значения или диапазона, задаваемого пользователем.
Установка программного обеспечения:
В комплект поставки твердомера ТКМ-459С входит Программное обеспечение на мини CD-диске.
Этапы работы с ПО:
- Подключить твердомер к ПК с помощью USB-кабеля, при этом в памяти прибора должен быть создан "БЛОК ДАННЫХ" или несколько БЛОКОВ (см. Руководство по эксплуатации);
- В приложении «Hardness» нажать кнопку «Прочитать данные»;
- Информация по проведенным измерениям появится в виде цифровых значений, графика и (или) диаграммы. Если в памяти твердомера записано несколько БЛОКОВ, они все отобразятся на экране ПК под присвоенными именами. При клике на определенный БЛОК, на экран будет выведена информация по этому БЛОКУ;
- Проанализировать полученные данные.
!! Устранение возможных проблем.
Если в приложении «Hardness» кнопка «Прочитать данные» не активна, то возможно, не установлен драйвер USB или же драйвер устарел вследствие обновления операционной системы.
Способы устранения проблемы:
- Откройте диспетчер устройств (откройте меню «Пуск» и в строке поиска введите «Диспетчер устройств»);
- В разделе «Порты (COM и LTP)» найдите устройство с именем « ... USB to UART Bridge (COMn)» или просто «COMn», если драйвер устройства отсутствует или устарел, оно будет отмечено значком «восклицательный знак в жёлтом треугольнике»;
- Щёлкните правой кнопкой мыши по значку устройства, в выпадающем меню – «Обновить драйвер»;
- В появившемся окне выберите вариант «Автоматический поиск». Драйвер будет найден в Интернете и автоматически установлен. Если драйвер не устанавливается, проверьте подключение к Интернету. Если устройства нет в «Диспетчере устройств», попробуйте заменить USB-кабель.
